Ηλεκτρονική γραμμή υψηλής ταχύτητας ψεκαστικής επικάλυψης για πάνελ επίπλων 5-20 m/min Παραγωγή με προσαρμόσιμη διαμόρφωση πυροβόλου για MDF & σωματιδιακό χαρτί

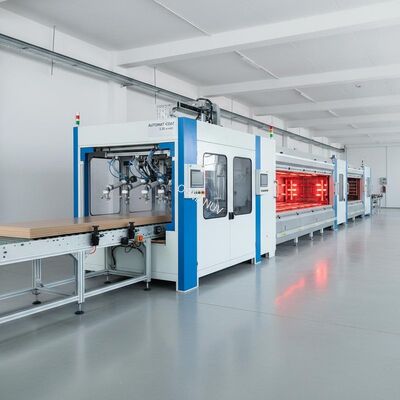

 Γραμμή Αυτοματοποιημένης Ψεκαστικής Επικάλυψης Υψηλής Ταχύτητας για Πάνελ Επίπλων – Παραγωγή 5-20 m/min με Προσαρμόσιμη Διαμόρφωση Πιστολιών για MDF & Μοριοσανίδες

Σύνθεση Γραμμής Παραγωγής

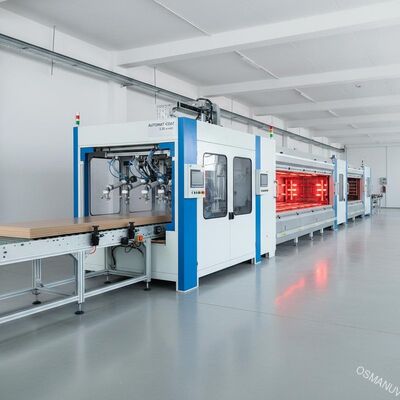

Η Αυτοματοποιημένη Γραμμή Παραγωγής Ψεκαστικής Επικάλυψης για πάνελ επίπλων είναι ένα πλήρως ενσωματωμένο, αρθρωτό σύστημα σχεδιασμένο για συνεχή, υψηλής ποιότητας φινίρισμα επιφανειών. Η τυπική σύνθεση γραμμής παραγωγής περιλαμβάνει:

1. Αυτόματος Τροφοδότης Μεταφορέας: Μεταφορέας κυλίνδρων ή ιμάντα για ομαλή εισαγωγή πάνελ.

2. Μονάδα Αφαίρεσης Σκόνης & Ιονισμού: Ρολερ βούρτσας + αεροκουρτίνα για καθαρισμό της επιφάνειας του πάνελ και εξάλειψη του στατικού ηλεκτρισμού για βέλτιστη πρόσφυση της επικάλυψης.

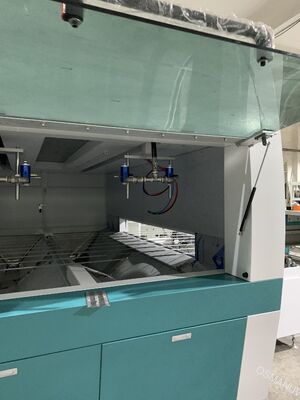

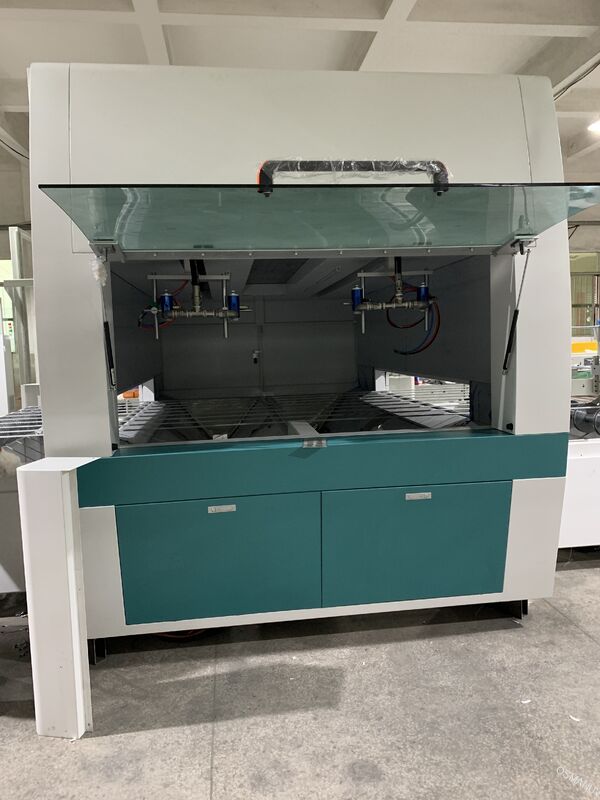

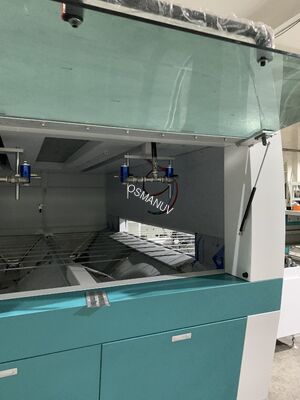

3. Θάλαμος Ψεκαστικής Επικάλυψης / Ακριβείας με Κυλίνδρους: Εξοπλισμένο με παλινδρομικά πιστόλια ψεκασμού (2-8 τεμ.) για ομοιόμορφη εφαρμογή αστάρι, τελικών επιστρώσεων ή επικαλύψεων UV.

4. Σύστημα Τροφοδοσίας & Κυκλοφορίας Χρώματος: Πνευματικές αντλίες διαφράγματος με ρυθμιστές πίεσης ακριβείας και δοχεία χρώματος από ανοξείδωτο χάλυβα (20-40L).

5. Σήραγγα Εξομάλυνσης: Επιτρέπει στα επικαλυμμένα πάνελ να ρέουν για πιο λεία επιφάνεια πριν από το στέγνωμα.

6. Φούρνος Στεγνώματος/Σκλήρυνσης: Αρθρωτή σήραγγα στεγνώματος με υπέρυθρες ακτίνες (IR) ή σκλήρυνσης UV με ελεγχόμενες ζώνες θερμοκρασίας (περιβάλλον έως 120°C).

7. Τμήμα Ψύξης Αέρα: Ψύξη με εξαναγκασμένο αέρα για μείωση της θερμοκρασίας του πάνελ μετά το στέγνωμα.

8. Αυτόματη Μονάδα Εκφόρτωσης & Στοίβαξης: Συλλέγει τα τελικά πάνελ για συσκευασία.

9. Κεντρικός Πίνακας Ελέγχου PLC: Οθόνη αφής HMI (Mitsubishi/Delta) που ελέγχει την ταχύτητα της γραμμής, τις παραμέτρους ψεκασμού, τη θερμοκρασία και την αποθήκευση συνταγών.

Σημείωση: Η διαμόρφωση της γραμμής—συμπεριλαμβανομένου του αριθμού των πιστολιών ψεκασμού, του μήκους του φούρνου και της διάταξης του μεταφορέα—είναι πλήρως προσαρμόσιμη για να ταιριάζει στις συγκεκριμένες απαιτήσεις παραγωγής και εξόδου σας.

Περιγραφή Προϊόντος

Η Αυτοματοποιημένη Γραμμή Παραγωγής Ψεκαστικής Επικάλυψης είναι ένα σύστημα συνεχούς φινιρίσματος υψηλής απόδοσης, ειδικά σχεδιασμένο για την εφαρμογή ομοιόμορφων επιφανειακών επικαλύψεων σε επίπεδα πάνελ επίπλων όπως MDF, μοριοσανίδες, κόντρα πλακέ, μασίφ ξύλο και σύνθετες σανίδες. Είναι ιδανικό για αστάρια, βασικές επιστρώσεις, τελικές επιστρώσεις, χρώματα σκλήρυνσης UV και υδατοδιαλυτά χρώματα.

Το σύστημα χρησιμοποιεί έναν παλινδρομικό μηχανισμό ψεκασμού με πολλαπλά πιστόλια ψεκασμού υψηλής ακρίβειας τοποθετημένα σε ράγα που κινείται με σερβοκινητήρα. Τα πιστόλια κινούνται μπρος-πίσω στην επιφάνεια του πάνελ ενώ το πάνελ ταξιδεύει σε μεταφορέα μεταβλητής ταχύτητας. Αυτό εξασφαλίζει πλήρη κάλυψη με ρυθμιζόμενη επικάλυψη και ελάχιστο υπερψεκασμό. Το σύστημα τροφοδοσίας χρώματος διαθέτει σταθεροποίηση πίεσης και προαιρετική κυκλοφορία για σταθερό ιξώδες και ροή.

Μετά τον ψεκασμό, τα πάνελ περνούν μέσα από μια σήραγγα εξομάλυνσης για τη ροή της επικάλυψης, και στη συνέχεια εισέρχονται σε έναν αρθρωτό φούρνο στεγνώματος/σκλήρυνσης. Οι λαμπτήρες IR ή ο θερμός αέρας παρέχουν ελεγχόμενη θέρμανση (περιβάλλον έως 120°C) για γρήγορη σκλήρυνση της επικάλυψης. Ένα τμήμα ψύξης αέρα φέρνει τα πάνελ σε θερμοκρασία χειρισμού πριν από την αυτόματη στοίβαξη.

Βασικά πλεονεκτήματα περιλαμβάνουν:

• Υψηλή ταχύτητα παραγωγής (έως 20 m/min)

• Ομοιόμορφο πάχος επικάλυψης (5-50 μικρόμετρα ρυθμιζόμενο)

• Μειωμένη σπατάλη χρώματος (έως 30% εξοικονόμηση σε σχέση με τον χειροκίνητο ψεκασμό)

• Συνεπής ποιότητα με επαναληψιμότητα ελεγχόμενη από PLC

Η γραμμή είναι πλήρως προσαρμόσιμη για να χειρίζεται διάφορα μεγέθη πάνελ, τύπους επικαλύψεων και παραγωγικές ικανότητες, από μοντέλα εισαγωγικού επιπέδου έως πλήρως αυτοματοποιημένες γραμμές υψηλής ταχύτητας.

Τεχνικές Παράμετροι

Ο παρακάτω πίνακας περιγράφει τις προδιαγραφές για τυπικές διαμορφώσεις. Εκτεταμένη προσαρμογή είναι διαθέσιμη για να καλύψει τις μοναδικές σας διαστάσεις πάνελ, υλικά επικάλυψης και στόχους παραγωγής.

Εφαρμογή

Αυτή η αυτοματοποιημένη γραμμή ψεκαστικής επικάλυψης χρησιμοποιείται ευρέως στη βιομηχανία επίπλων και προϊόντων ξύλου για:

• Πάνελ Επίπλων: MDF, μοριοσανίδες, κόντρα πλακέ, πάνελ μασίφ ξύλου για ντουλάπες, ερμάρια, γραφεία και ράφια.

• Διακοσμητικές Πλάκες: Πάνελ τοίχου, πάνελ οροφής, φύλλα πόρτας και επενδύσεις τοίχου.

• Επεξεργασμένα Δάπεδα: Αστάρωμα και τελική επικάλυψη δαπέδων από σύνθετα υλικά ξύλου-πλαστικού (WPC) ή μασίφ ξύλου.

• Ντουλάπια Κουζίνας & Έπιπλα Μπάνιου: Εφαρμογή ασταριών, βασικών επιστρώσεων και τελικών επιστρώσεων UV για αντοχή στην υγρασία.

• Έπιπλα Γραφείου: Επιφάνειες γραφείων, πάνελ διαχωριστικών και μονάδες αποθήκευσης.

• Μουσικά Όργανα & Αντικείμενα Χειροτεχνίας: Επίπεδα πάνελ για κιθάρες, ηχεία και διακοσμητικά αντικείμενα χειροτεχνίας.

Προσαρμογή

Κατανοούμε ότι κάθε εργοστάσιο επίπλων έχει μοναδικά μεγέθη πάνελ, απαιτήσεις επικάλυψης και διάταξη παραγωγής. Επομένως, οι αυτοματοποιημένες γραμμές ψεκαστικής επικάλυψης είναι εξαιρετικά προσαρμόσιμες:

1. Πλάτος Εργασίας: Προσαρμόσιμο από 650mm έως 2500mm για να ταιριάζει στο μέγιστο πλάτος πάνελ σας.

2. Διαμόρφωση Πιστολιών Ψεκασμού: Προσαρμόσιμο αριθμός πιστολιών (2-12), μήκος παλινδρόμησης και γωνία πιστολιού για επικάλυψη ακμών ή επικάλυψη 5 όψεων.

3. Τύπος Μεταφορέα: Επιλογή μεταφορέα από ανοξείδωτο πλέγμα, ιμάντα Teflon ή βαρέως τύπου κυλινδρικό μεταφορέα για διαφορετικά βάρη πάνελ και τύπους επικαλύψεων.

4. Σύστημα Στεγνώματος/Σκλήρυνσης: Προσαρμόσιμο επιλογή στεγνώματος IR, σκλήρυνσης UV, συναγωγής θερμού αέρα ή υβριδικού συνδυασμού βάσει της χημείας της επικάλυψής σας (υδατοδιαλυτή, διαλυτοδιαλυτή, UV).

5. Ζώνες Θερμοκρασίας: Προσαρμόσιμο αριθμός ζωνών θέρμανσης και προφίλ θερμοκρασίας για πολυσταδιακό στέγνωμα.

6. Σύστημα Παράδοσης Χρώματος: Προσαρμόσιμο από απλά δοχεία πίεσης έως πλήρως κυκλοφορούντα συστήματα με αυτόματο έλεγχο ιξώδους και έκπλυση αλλαγής χρώματος.

7. Επίπεδο Αυτοματισμού: Από ημιαυτόματο χειροκίνητο έλεγχο έως πλήρως αυτόματο PLC με απομακρυσμένη παρακολούθηση, διαχείριση συνταγών και καταγραφή δεδομένων.

8. Ανάκτηση Καυσαερίων & Υπερψεκασμού: Προσαρμόσιμο συστήματα υδατοκουρτίνας ή ξηρού φίλτρου για συμμόρφωση με τους τοπικούς περιβαλλοντικούς κανονισμούς.

9. Τραπέζια Εισαγωγής/Εξαγωγής: Προσαρμόσιμο μήκη και ύψη για ενσωμάτωση με υπάρχοντες μεταφορείς ή συστήματα στοίβαξης.

10. Υλικό Κατασκευής: Τυπικός χάλυβας με ηλεκτροστατική βαφή ή προσαρμόσιμη ανοξείδωτος χάλυβας (SUS 304) για υγρές περιοχές ή περιβάλλοντα καθαρού χώρου.

Χαρακτηριστικό

• Τεχνολογία Παλινδρομικού Ψεκασμού: Ράγα κινούμενη με σερβοκινητήρα με ρυθμιζόμενη διαδρομή, ταχύτητα και επικάλυψη εξασφαλίζει ομοιόμορφη κάλυψη σε πάνελ διαφορετικού πλάτους.

• Υψηλή Αποδοτικότητα Μεταφοράς: Πιστόλια HVLP ή αυτόματα ακριβείας ελαχιστοποιούν τον υπερψεκασμό, εξοικονομώντας 20-30% χρώμα σε σύγκριση με τον χειροκίνητο ψεκασμό.

• Έλεγχος Ακριβείας PLC: Αποθηκεύστε έως και 100 συνταγές για διαφορετικά μεγέθη πάνελ και τύπους επικαλύψεων. Η αλλαγή με ένα άγγιγμα μειώνει τον χρόνο διακοπής λειτουργίας.

• Αυτόματη Κυκλοφορία Χρώματος: Προαιρετικό σύστημα κυκλοφορίας διατηρεί σταθερό ιξώδες και αποτρέπει την καθίζηση χρωστικών για φινιρίσματα υψηλής ποιότητας.

• Έλεγχος Ζωνών Στεγνώματος: Ανεξάρτητος έλεγχος θερμοκρασίας για κάθε ζώνη IR ή UV εξασφαλίζει βέλτιστη σκλήρυνση χωρίς καψίματα ή ανεπαρκή σκλήρυνση.

• Σχεδιασμός Εξοικονόμησης Ενέργειας: Μονωμένα πάνελ φούρνου και αυτόματη λειτουργία αναμονής μειώνουν την κατανάλωση ενέργειας κατά τις παύσεις παραγωγής.

• Γρήγορη Αλλαγή Χρώματος: Προαιρετικό σύστημα έκπλυσης για γρήγορο καθαρισμό μεταξύ αλλαγών χρώματος (5-10 λεπτά).

• Ολοκληρωμένη Ασφάλεια: Διακόπτες έκτακτης ανάγκης, προστασία υπερφόρτωσης κινητήρα, προστασία υπερθέρμανσης και ασφαλιστικές διατάξεις στις πόρτες πρόσβασης.

• Εύκολη Συντήρηση: Αρθρωτός σχεδιασμός επιτρέπει γρήγορη πρόσβαση στα πιστόλια ψεκασμού, τις αντλίες και τα φίλτρα για καθαρισμό και αντικατάσταση.

• Περιβάλλον Χωρίς Σκόνη: Κλειστός θάλαμος ψεκασμού με ανεμιστήρα εξαγωγής και σύστημα ανάκτησης υπερψεκασμού διατηρεί καθαρές συνθήκες εργασίας.

Υποστήριξη και Υπηρεσίες

• Συμβουλευτική Προ-Πωλήσεων: Αναλύουμε τις προδιαγραφές των πάνελ σας, τα υλικά επικάλυψης και τους στόχους παραγωγής για να προτείνουμε την βέλτιστη προσαρμοστεί διαμόρφωση γραμμής.

• Δοκιμές Δειγμάτων: Εκτελέστε τα πάνελ σας με τα χρώματά σας στο κέντρο επίδειξής μας για να επαληθεύσετε την ποιότητα της επικάλυψης και την ταχύτητα παραγωγής πριν από την αγορά.

• Σχεδιασμός Διάταξης: Οι μηχανικοί μας παρέχουν 2D/3D σχέδια διάταξης για το εργοστάσιό σας, συμπεριλαμβανομένων των ηλεκτρικών και αεροσυνδέσεων.

• Εγκατάσταση & Θέση σε Λειτουργία: Εγκατάσταση, βαθμονόμηση και ενσωμάτωση στην υπάρχουσα γραμμή παραγωγής σας από τους έμπειρους τεχνικούς μας.

• Ολοκληρωμένη Εκπαίδευση: Πρακτική εκπαίδευση για τους χειριστές και το προσωπικό συντήρησής σας στη λειτουργία του μηχανήματος, τον προγραμματισμό συνταγών, τον καθαρισμό και την προληπτική συντήρηση.

• Εγγύηση: 12 μήνες για ολόκληρο το μηχάνημα (μηχανικά μέρη), 6 μήνες για ηλεκτρικά εξαρτήματα. Διαθέσιμες επιλογές επέκτασης εγγύησης.

• Απομακρυσμένη Υποστήριξη: 24/7 διαδικτυακή τεχνική υποστήριξη μέσω τηλεφώνου, email, WhatsApp ή βιντεοκλήσης.

• Ανταλλακτικά: Εγγυημένη διαθεσιμότητα γνήσιων ανταλλακτικών με γρήγορη αποστολή (2-7 ημέρες μέσω αεροπορικού ταχυμεταφορέα).

Συσκευασία και Αποστολή

• Συσκευασία: Οι κύριες μονάδες τυλίγονται σε φιλμ συρρίκνωσης και αφρό απορρόφησης κραδασμών, και στη συνέχεια συσκευάζονται σε προσαρμοσμένα ενισχυμένα εξαγωγικά ξύλινα κιβώτια. Όλα τα κιβώτια είναι αδιάβροχα και απαλλαγμένα από υποκαπνισμό (συμμορφούμενα με ISPM-15).

• Αξεσουάρ: Μικρά εξαρτήματα (πιστόλια ψεκασμού, αντλίες, ηλεκτρικοί πίνακες) συσκευάζονται σε σφραγισμένες πλαστικές σακούλες και χαρτοκιβώτια με επένδυση αφρού.

• Αποστολή:

  • Λιμάνι Φόρτωσης: Σενζέν / Γκουανγκτζού / Σαγκάη, Κίνα (κατόπιν αιτήματος του πελάτη).

  • Χρόνος Παράδοσης: Τυπικές γραμμές: 20-30 εργάσιμες ημέρες; Προσαρμοσμένες γραμμές: 30-45 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας και την τεχνική έγκριση.

  • Μέθοδος Αποστολής: Διαθέσιμη δια θαλάσσης (FCL/LCL), αεροπορικώς ή με ταχυμεταφορέα για ανταλλακτικά.

  • Όροι Αποστολής: FOB, CIF, CNF, DDP – προσαρμόσιμη βάσει της τοποθεσίας και της προτίμησής σας.

• Τεκμηρίωση: Παρέχονται εμπορικό τιμολόγιο, λίστα συσκευασίας, φορτωτική, εγχειρίδιο χρήσης και πιστοποιητικό CE (εάν ισχύει).

Συχνές Ερωτήσεις

Ε1: Τι είδους επικαλύψεις μπορεί να εφαρμόσει αυτή η αυτοματοποιημένη γραμμή;
Α: Η γραμμή είναι συμβατή με τα περισσότερα ξύλινα χρώματα, συμπεριλαμβανομένων των υδατοδιαλυτών, διαλυτοδιαλυτών, σκλήρυνσης UV, PU, NC και χρωμάτων σκλήρυνσης με οξύ. Η επιλογή των πιστολιών ψεκασμού, των στεγανών αντλιών και της μεθόδου στεγνώματος μπορεί να προσαρμοστεί βάσει της συγκεκριμένης χημείας της επικάλυψής σας.

Ε2: Μπορεί η γραμμή να ψεκάσει τόσο επίπεδα πάνελ όσο και προφίλ ακμών;
Α: Για επίπεδα πάνελ, τα παλινδρομικά πιστόλια παρέχουν εξαιρετική κάλυψη. Για επικάλυψη ακμών, προσφέρουμε προσαρμόσιμη πιστόλια πλευρικής τοποθέτησης ή ξεχωριστή μονάδα ψεκασμού ακμών. Παρακαλούμε καθορίστε τις απαιτήσεις σας για επικάλυψη ακμών κατά τη συμβουλευτική.

Ε3: Πόσο χρώμα μπορώ να εξοικονομήσω σε σύγκριση με τον χειροκίνητο ψεκασμό;
Α: Τα αυτοματοποιημένα συστήματά μας επιτυγχάνουν συνήθως 70-80% αποδοτικότητα μεταφοράς, που σημαίνει 20-30% λιγότερη σπατάλη χρώματος σε σύγκριση με τον χειροκίνητο ψεκασμό. Ο κλειστός θάλαμος ψεκασμού και το σύστημα ανάκτησης υπερψεκασμού μειώνουν περαιτέρω την απώλεια υλικού.

Ε4: Πόσο χρόνο χρειάζεται για να αλλάξετε χρώματα;
Α: Με το προαιρετικό σύστημα αυτόματης έκπλυσης, μια αλλαγή χρώματος μπορεί να ολοκληρωθεί σε 5-10 λεπτά. Χωρίς το σύστημα έκπλυσης, ο χειροκίνητος καθαρισμός διαρκεί περίπου 15-20 λεπτά.

Ε5: Ποιος είναι ο τυπικός χρόνος στεγνώματος για υδατοδιαλυτά χρώματα;
Α: Ο χρόνος στεγνώματος εξαρτάται από το πάχος της επικάλυψης, τη θερμοκρασία και τη ροή αέρα. Με τον φούρνο στεγνώματος IR μας στους 60-80°C, τα υδατοδιαλυτά χρώματα σκληραίνουν συνήθως σε 2-5 λεπτά. Μπορούμε να προσαρμόσουμε το μήκος του φούρνου και τις ζώνες θερμοκρασίας για να ταιριάζουν στην απαιτούμενη ταχύτητα παραγωγής σας.

Ε6: Μπορώ να ενσωματώσω αυτή τη γραμμή με την υπάρχουσα μηχανή σκλήρυνσης UV ή τον μεταφορέα μου;
Α: Ναι. Οι γραμμές μας είναι σχεδιασμένες για αρθρωτή ενσωμάτωση. Παρακαλούμε δώστε τις προδιαγραφές του υπάρχοντος εξοπλισμού σας (ύψος, ταχύτητα, διεπαφή), και θα προσαρμόσουμε τις ενότητες εισαγωγής/εξαγωγής αναλόγως.

Ε7: Τι συντήρηση απαιτείται για τα πιστόλια ψεκασμού;
Α: Συνιστάται καθημερινός καθαρισμός των ακροφυσίων και των αεροκαλυμμάτων. Παρέχουμε ένα λεπτομερές πρόγραμμα συντήρησης και περιλαμβάνουμε βασικά εργαλεία καθαρισμού. Ανταλλακτικά στεγανωτικά και βελόνες είναι διαθέσιμα ως ανταλλακτικά.

Ε8: Προσφέρετε εκπαίδευση και εγκατάσταση για υπερπόντιους πελάτες;
Α: Ναι. Παρέχουμε εγκατάσταση και θέση σε λειτουργία επί τόπου από τους μηχανικούς μας (τα έξοδα ταξιδιού καλύπτονται από τον πελάτη). Εναλλακτικά, προσφέρουμε εγκατάσταση με καθοδήγηση μέσω βίντεο με απομακρυσμένη υποστήριξη για μείωση του κόστους. Η εκπαίδευση χειριστών μπορεί να πραγματοποιηθεί είτε επί τόπου είτε μέσω ζωντανών βιντεοκλήσεων.

Ε9: Ποια είναι η περίοδος εγγύησης και τι καλύπτει;
Α: Η εγγύηση είναι 12 μήνες από την ημερομηνία θέσης σε λειτουργία (ή 14 μήνες από την αποστολή, όποιο συμβεί νωρίτερα). Καλύπτει κατασκευαστικά ελαττώματα και πρόωρες βλάβες μηχανικών εξαρτημάτων. Αναλώσιμα μέρη (ακροφύσια ψεκασμού, ιμάντες, φίλτρα) δεν καλύπτονται. Τα ηλεκτρικά εξαρτήματα έχουν εγγύηση 6 μηνών.

Ε10: Μπορεί η γραμμή να αναβαθμιστεί αργότερα για υψηλότερη ταχύτητα ή πρόσθετες λειτουργίες;
Α: Απολύτως. Ο αρθρωτός σχεδιασμός επιτρέπει μελλοντικές αναβαθμίσεις, όπως η προσθήκη περισσότερων πιστολιών ψεκασμού, η επέκταση του φούρνου στεγνώματος ή η ενσωμάτωση μιας μονάδας σκλήρυνσης UV. Παρακαλούμε συζητήστε τα μελλοντικά σας σχέδια με τους μηχανικούς μας για μια προσαρμόσιμη διαδρομή αναβάθμισης.
