Φούρνος Ξήρανσης Φυσικού Αερίου Διπλής Κάλυψης Υψηλής Χωρητικότητας για Βιομηχανική Μορφοποίηση Πολτού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-DNG-1320 |
| Έγγραφο: | Natural Gas Drying Machine.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Τροφοδοτικό: | 220V/380V/415V, 50Hz/60Hz | Μέγιστο πλάτος προϊόντος: | 1320 χλστ |
|---|---|---|---|
| Πληρωμή: | T/T | Ταχύτητα επίστρωσης: | ρυθμιζόμενο, 0,1-3 μέτρα/λεπτό |
| Αυτόματος βαθμός: | Αυτόματο | Λειτουργία: | ξήρανση και αφυδάτωση |
| Υλικό ξήρανσης: | ζωοτροφές, λίπασμα κ.λπ. | Βάρος: | Διαφέρει ανάλογα με το μοντέλο, συνήθως από 500 kg έως 5000 kg |
| Επισημαίνω: | industrial pulp molding drying oven,double-deck natural gas dryer,high-capacity industrial drying machine |
||
Περιγραφή προϊόντων

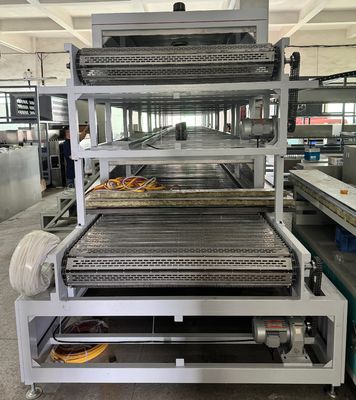

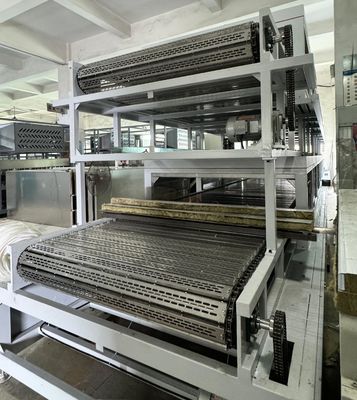

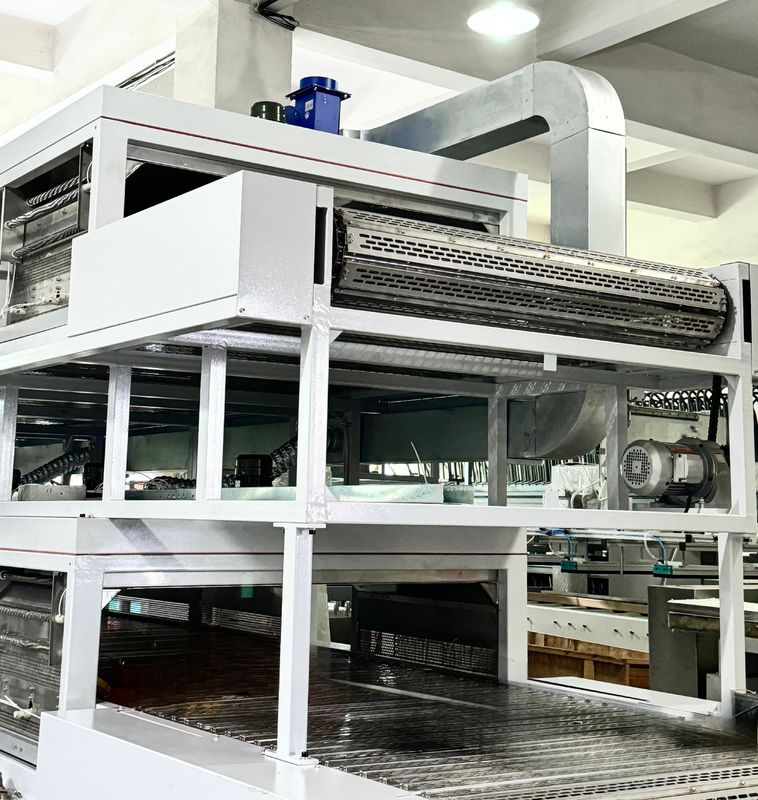

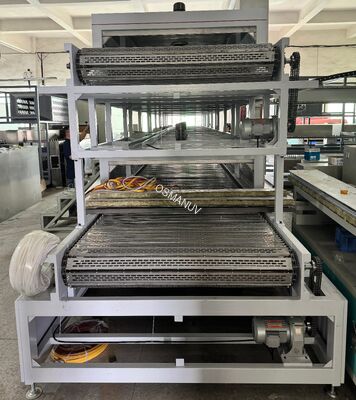

Φούρνος ξήρανσης φυσικού αερίου διπλού ορόφου υψηλής χωρητικότητας για βιομηχανική χύτευση πολτού
Σύνθεση Γραμμής Παραγωγής
Αυτό το βελτιστοποιημένο για τον χώρο σύστημα στεγνώματος περιλαμβάνει:
- Μηχανοκίνητος Μεταφορέας Εισαγωγής– μεταβλητή ταχύτητα, συμπαγής σχεδιασμός, με χειροκίνητο ή αυτόματο σταθμό φόρτωσης προϊόντων
- Σήραγγα ξήρανσης με μόνωση διπλής στρώσης– δύο κάθετα στοιβαγμένοι θάλαμοι στεγνώματος (κάτω κατάστρωμα + άνω κατάστρωμα), μόνωση από πετροβάμβακα υψηλής πυκνότητας (100-120 mm)
- Ενσωματωμένη Μονάδα Καυστήρα Φυσικού Αερίου– συμπαγής καυστήρας άμεσης καύσης, εναλλάκτης θερμότητας από ανοξείδωτο χάλυβα, ρυθμιζόμενη βαλβίδα ελέγχου
- Ανεμιστήρες κυκλοφορίας αέρα υψηλής απόδοσης– δύο ανεμιστήρες (ένας ανά κατάστρωμα) με έλεγχο μεταβλητής ταχύτητας, ρυθμιζόμενες περσίδες διανομής αέρα
- Σύστημα εξάτμισης με ρυθμιζόμενους αποσβεστήρες– για έλεγχο υγρασίας και αφαίρεση υγρασίας
- Compact Πίνακας Ελέγχου PLC– Σχεδιασμός επιτοίχιας βάσης ή τοποθέτησης σε μηχανή, οθόνη αφής 7″ HMI, αποθήκευση βασικών συνταγών (έως 30 συνταγές)
- Σύστημα Παρακολούθησης Θερμοκρασίας– Αισθητήρες PT100 σε κάθε κατάστρωμα με ψηφιακή οθόνη
- Μεταφορέας Outfeed– με δίσκο συλλογής προϊόντων ή σταθμό χειροκίνητης εκφόρτωσης
- Σύστημα κλειδώματος ασφαλείας αερίου– ανιχνευτής φλόγας, αισθητήρας διαρροής αερίου, χειροκίνητη βαλβίδα διακοπής λειτουργίας, κουμπί διακοπής έκτακτης ανάγκης
Το σύστημα έχει σχεδιαστεί για ένα συμπαγές αποτύπωμα, κατάλληλο για εγκαταστάσεις με περιορισμένο χώρο δαπέδου. Το συνολικό μήκος μπορεί να είναι μικρότερο από 6 μέτρα για παραγωγή μικρής κλίμακας.
Επισκόπηση προϊόντος
ΑυτόΣυμπαγής στεγνωτήρας φυσικού αερίου διπλής στρώσηςέχει σχεδιαστεί ειδικά γιαεργασίες χύτευσης χαρτοπολτού μικρού έως μεσαίου μεγέθους, πιλοτικές γραμμές παραγωγής ή εγκαταστάσεις μεσοβαρούς περιορισμούς χώρου. Στοιβάζοντας δύο θαλάμους στεγνώματος κάθετα, αυτό το σύστημα επιτυγχάνει τη διπλάσια ικανότητα στεγνώματος ενός στεγνωτηρίου μονού καταστρώματος ενώ καταλαμβάνει την ίδια επιφάνεια δαπέδου – συνήθως απαιτεί μόνο 6-15 μέτρα γραμμικό χώρο σε σύγκριση με 12-30 μέτρα για ένα συγκρίσιμο σύστημα μονού καταστρώματος.
Το στεγνωτήριο χρησιμοποιείαπευθείας θέρμανση με φυσικό αέριομε αναγκαστική κυκλοφορία ζεστού αέρα. Το φυσικό αέριο καίγεται σε έναν συμπαγή, υψηλής απόδοσης ρυθμιζόμενο καυστήρα και ο ζεστός αέρας κυκλοφορεί ανεξάρτητα σε κάθε κατάστρωμα. Το κάτω κατάστρωμα και το ανώτερο κατάστρωμα έχουν ξεχωριστούς ελέγχους θερμοκρασίας και ρυθμίσεις ροής αέρα, επιτρέποντας την ευέλικτη λειτουργία για διαφορετικούς τύπους προϊόντων ή διαφορετικά στάδια στεγνώματος.
Ο συμπαγής σχεδιασμός είναι ιδανικός για κατασκευαστές που είναι:
- Επεκτείνεται η παραγωγή αλλά έχει περιορισμένο χώρο δαπέδου
- Εγκατάσταση πιλοτικής ή γραμμής ξήρανσης Ε&Α
- Παραγωγή μικρών παρτίδων, υψηλής αξίας μορφοποιημένων προϊόντων πολτού
- Λειτουργία σε πολυώροφες εγκαταστάσεις όπου ο οριζόντιος χώρος είναι περιορισμένος
- Μετασκευή υπάρχουσας γραμμής παραγωγής με περιορισμένο χώρο για πρόσθετη ικανότητα ξήρανσης
Τεχνικές Προδιαγραφές
| Παράμετρος | Τιμή / Εύρος |
|---|---|
| Διαμόρφωση καταστρώματος στεγνώματος | Διπλή στρώση (δύο κάθετα στοιβαγμένοι θάλαμοι ξήρανσης), διάταξη μεταφοράς μονής διέλευσης |
| Συνολικό μήκος σήραγγας ξήρανσης | 6 / 8 / 10 / 12 / 15 μέτρα (προσαρμόσιμο) |
| Αποτελεσματικό πλάτος στεγνώματος ανά κατάστρωμα | 400 / 600 / 800 / 1000 mm (προσαρμόσιμο) |
| Διάκενο ύψους καταστρώματος | 150 - 400 mm (ρυθμιζόμενο, ανεξάρτητο ανά κατάστρωμα) |
| Ταχύτητα μεταφορικής ταινίας | 0,5 - 10 m/min (ελεγχόμενος με μετατροπέα, ανεξάρτητο ανά κατάστρωμα) |
| Τύπος ζώνης | Πλέγμα από ανοξείδωτο χάλυβα (τυπικό) / πλέγμα PTFE / μεταφορέας αλυσίδας (προσαρμόσιμο) |
| Ικανότητα στεγνώματος | 200 - 2000 kg υγρού προϊόντος ανά ώρα (προσαρμόσιμο) |
| Πηγή θέρμανσης | Φυσικό αέριο (τυποποιημένο) / LPG / βιοαέριο (προσαρμόσιμο) |
| Θερμική είσοδος καυστήρα | 50 - 600 kW (προσαρμόσιμο) |
| Κατανάλωση φυσικού αερίου | 25 - 200 Nm³/ώρα (ανάλογα με το προϊόν) |
| Εύρος θερμοκρασίας στεγνώματος | 50°C - 150°C (ρυθμιζόμενο, ανεξάρτητο ανά κατάστρωμα) |
| Μέγιστη θερμοκρασία (προαιρετικά) | Έως 250°C με προδιαγραφές υψηλής θερμοκρασίας (προσαρμόσιμο) |
| Χρόνος παραμονής ανά παρτίδα | 10-60 λεπτά (προσαρμόσιμομέσω ταχύτητας ζώνης και μήκους σήραγγας) |
| Κυκλοφορία αέρα | Φυγοκεντρικοί ανεμιστήρες υψηλής απόδοσης (ένας ανά κατάστρωμα), έλεγχος μεταβλητής ταχύτητας |
| Έλεγχος υγρασίας | Χειροκίνητος ή αυτόματος έλεγχος αποσβεστήρα καυσαερίων (αυτόματος με προαιρετικό αισθητήρα υγρασίας) |
| Ακρίβεια ελέγχου θερμοκρασίας | ±2°C (έλεγχος PID) |
| Τελική περιεκτικότητα σε υγρασία | 3% - 15% (ρυθμιζόμενο) |
| Θερμική απόδοση | Έως 85% |
| Τροφοδοτικό | 380V / 400V / 220V, 50/60Hz, 3-φασικό ή μονοφασικό (προσαρμόσιμο) |
| Σύστημα ελέγχου | PLC με οθόνη αφής 7″ HMI, αποθήκευση συνταγών (30 συνταγές), βασική καταγραφή δεδομένων μέσω USB |
| Χαρακτηριστικά ασφαλείας | Ανιχνευτής φλόγας, αισθητήρας διαρροής αερίου, βαλβίδα αυτόματης απενεργοποίησης, διακοπή έκτακτης ανάγκης, συναγερμός υπερθέρμανσης |
| Πάχος μόνωσης | 100 mm πετροβάμβακας υψηλής πυκνότητας |
| Υλικό στέγασης | SUS304 από ανοξείδωτο χάλυβα (εσωτερικός θάλαμος και μέρη που έρχονται σε επαφή με τρόφιμα), εξωτερικό πλαίσιο από χάλυβα με επίστρωση πούδρας (προσαρμόσιμο) |
| Συνολικές διαστάσεις (Μ×Π×Υ) | Μήκος: 6 - 15 m, Πλάτος: 1,5 - 2,5 m, Ύψος: 2,5 - 3,5 m |
| Προσυναρμολόγηση | Πλήρως προσυναρμολογημένο στο εργοστάσιο, αποστέλλεται ως αρθρωτά τμήματα για γρήγορη επιτόπια σύνδεση |
| Συμμόρφωση | CE, ISO9001 |
Εφαρμογές
- Παραγωγή χύτευσης χαρτοπολτού μικρής έως μεσαίας κλίμακας– Εύρος χωρητικότητας 500-2000 kg/ώρα
- Πιλοτικές γραμμές και εγκαταστάσεις Ε&Α– για ανάπτυξη νέων προϊόντων και βελτιστοποίηση διαδικασιών
- Εξειδικευμένα προϊόντα από πολτό– μικρές παρτίδες, είδη υψηλής αξίας (συσκευασίες καλλυντικών, δοχεία τροφίμων υψηλής ποιότητας, ένθετα ηλεκτρονικών ειδών)
- Λειτουργίες χύτευσης χαρτοπολτού εκκίνησης– προσιτή λύση ξήρανσης εισαγωγικού επιπέδου με δυνατότητα επέκτασης
- Εγκαταστάσεις πολλαπλών προϊόντων– συχνή εναλλαγή μεταξύ διαφορετικών τύπων προϊόντων
- Εγκαταστάσεις με περιορισμένο χώρο ορόφου– πολυώροφα εργοστάσια, ανακαινίσεις, διατάξεις περιορισμένου χώρου
- Εκπαιδευτικές και επιμορφωτικές εγκαταστάσεις– διδασκαλία τεχνολογίας χύτευσης χαρτοπολτού
Επιλογές προσαρμογής
Αυτό το συμπαγές στεγνωτήριο προσφέρει ευέλικτη προσαρμογή για διάφορες εφαρμογές:
- Προσαρμόσιμο μήκος σήραγγας– από 6 μέτρα (ελάχιστο) έως 15 μέτρα (μέγιστο), επιτρέποντας κλιμάκωση χωρητικότητας χωρίς αλλαγή του πλάτους του μηχανήματος
- Προσαρμόσιμο πλάτος στεγνώματος– από 400 mm (στενά προϊόντα) έως 1000 mm (τυπικοί δίσκοι)
- Προσαρμόσιμος τύπος ζώνης– πλέγμα από ανοξείδωτο χάλυβα (τυπικό), πλέγμα PTFE (αντικολλητικό), μεταφορέας αλυσίδας (βαριά προϊόντα) ή συρμάτινο ιμάντα (υψηλή ροή αέρα)
- Προσαρμόσιμο διάκενο καταστρώματος– ανεξάρτητη ρύθμιση του άνω και του κάτω ύψους καταστρώματος για διαφορετικά πάχη προϊόντων
- Προσαρμόσιμο εύρος θερμοκρασίας– στάνταρ 50-150°C, επιλογή υψηλής θερμοκρασίας έως 250°C για εξειδικευμένες εφαρμογές
- Προσαρμόσιμος τύπος καυσίμου– φυσικό αέριο, υγραέριο ή βιοαέριο· διαθέσιμη δυνατότητα διπλού καυσίμου
- Προσαρμόσιμο σύστημα ελέγχου– βασικός χειροκίνητος έλεγχος (καντράν και διακόπτες) ή πλήρης αυτοματισμός PLC με οθόνη αφής
- Προσαρμόσιμος μεταφορέας φόρτωσης/εκφόρτωσης– Σταθμός χειροκίνητης φόρτωσης, ημιαυτόματος ή πλήρης ενοποίηση με μηχανές μορφοποίησης ανάντη
- Προσαρμόσιμο πακέτο ασφαλείας– πρόσθετοι ανιχνευτές αερίου, κουρτίνα φωτός, σαρωτής περιοχής
- Προσαρμόσιμη τάση και συχνότητα– για οποιαδήποτε παγκόσμια τοποθεσία
- Προσαρμόσιμο χρώμα και επωνυμία– Διαθέσιμη προσαρμογή OEM
Βασικά Χαρακτηριστικά
- Συμπαγές αποτύπωμα– καταλαμβάνει 40-50% λιγότερο χώρο δαπέδου από ένα συγκρίσιμο στεγνωτήριο μονού ορόφου, ιδανικό για εγκαταστάσεις περιορισμένου χώρου
- Προσυναρμολογημένο και δοκιμασμένο– αποστέλλεται ως αρθρωτή μονάδα, σημαντικά μειωμένος χρόνος επιτόπου εγκατάστασης (συνήθως 3-5 ημέρες)
- Ανεξάρτητος έλεγχος καταστρώματος– Το επάνω και το κάτω κατάστρωμα μπορούν να λειτουργούν ταυτόχρονα διαφορετικά προϊόντα ή διαφορετικές θερμοκρασίες στεγνώματος
- Ενεργειακά αποδοτικό– έως και 85% θερμική απόδοση με προαιρετική ανάκτηση θερμότητας, χαμηλότερο λειτουργικό κόστος σε σύγκριση με το ηλεκτρικό στέγνωμα
- Γρήγορη αλλαγή προϊόντος– Ανάκληση παραμέτρων βάσει συνταγής (θερμοκρασία, ταχύτητα, ροή αέρα) για διαφορετικούς τύπους προϊόντων
- Λειτουργία φιλική προς το χρήστη– διαισθητική διεπαφή οθόνης αφής με ένδειξη θερμοκρασίας σε πραγματικό χρόνο και ενδείξεις συναγερμού
- Σχεδιασμός χαμηλής συντήρησης– προσβάσιμο συγκρότημα καυστήρα, ανοιγόμενες πόρτες για πρόσβαση στη ζώνη, εύκολα αφαιρούμενα πάνελ
- Ευέλικτες επιλογές καυσίμου– συμβατό με φυσικό αέριο, LPG και βιοαέριο. πεδίο-μετατρέψιμο
- Ενσωματωμένα συστήματα ασφαλείας– ανίχνευση φλόγας, αισθητήρες διαρροής αερίου, βαλβίδες αυτόματης απενεργοποίησης
- Κλιμακόμενος σχεδιασμός– προσθέστε πρόσθετα τμήματα σήραγγας ή αναβάθμιση σε μεγαλύτερο πλάτος χωρίς να αντικαταστήσετε ολόκληρο το σύστημα
- Δυνατότητα καταγραφής δεδομένων– Θύρα USB για εξαγωγή παραμέτρων στεγνώματος (θερμοκρασία, ταχύτητα, διάρκεια) για αρχεία ποιότητας
- Προσιτό σημείο εισόδου– χαμηλότερες επενδύσεις κεφαλαίου από συστήματα μεγάλης κλίμακας, ιδανικά για νεοφυείς επιχειρήσεις και πιλοτικές γραμμές
Υποστήριξη και Υπηρεσίες
- Δια βίου δωρεάν τεχνική υποστήριξη– βοήθεια τηλεφώνου, email και βιντεοκλήσεων
- Επί τόπου εγκατάσταση & θέση σε λειτουργία– μηχανικοί διαθέσιμοι παγκοσμίως, συνήθως 3-5 ημέρες επί τόπου
- Εκπαίδευση χειριστή– Περιλαμβάνεται επιτόπια εκπαίδευση 2-3 ημερών. διαθέσιμη επιλογή εξ αποστάσεως εκπαίδευσης
- Εγγύηση 1 έτους– σε όλα τα μηχανικά και ηλεκτρικά εξαρτήματα (διατίθεται εκτεταμένη εγγύηση)
- Προμήθεια ανταλλακτικών– κρίσιμα ανταλλακτικά εφοδιασμένα για γρήγορη αποστολή 48 ωρών
- Απομακρυσμένη διάγνωση– Πρόσβαση VPN για αντιμετώπιση προβλημάτων (διατίθεται με την επιλογή ελέγχου PLC)
- Δωρεάν δοκιμή δείγματος– στείλτε τα προϊόντα σας που έχουν χυτευθεί με υγρό πολτό. παρέχουμε έκθεση δοκιμής στεγνώματος
- Υποστήριξη βελτιστοποίησης διαδικασίας– οι μηχανικοί μας σας βοηθούν να αναπτύξετε τις βέλτιστες παραμέτρους στεγνώματος για τα συγκεκριμένα προϊόντα σας
- Διαδρομή αναβάθμισης– τα υπάρχοντα συμπαγή στεγνωτήρια μπορούν να αναβαθμιστούν με πρόσθετα τμήματα σήραγγας, ανάκτηση θερμότητας ή προηγμένους ελέγχους
Συσκευασία και αποστολή
- Συσκευασμένο σε ενισχυμένα ξύλινα κιβώτια ποιότητας εξαγωγής με αντισκωριακή μεμβράνη VCI και επένδυση από αφρό
- Αποστέλλονται ως αρθρωτά τμήματα (κύριο σώμα σήραγγας, καταστρώματα μεταφοράς, πίνακας ελέγχου, μονάδα καυστήρα) για φόρτωση εμπορευματοκιβωτίων (κοντέινερ 20 ποδών ή 40 ποδιών)
- Περιλαμβάνει: Αγγλικό εγχειρίδιο, πιστοποιητικό CE, ηλεκτρικά σχήματα, διάγραμμα σύνδεσης αερίου, πιστοποιητικό βαθμονόμησης, κιτ εργαλείων, κιτ ανταλλακτικών
- Όροι αποστολής: FOB / CIF / DDP δια θαλάσσης, αεροπορικής μεταφοράς εμπορευμάτων ή χερσαίων μεταφορών
- Χρόνος παράδοσης: 20 ημέρες για τυπική διαμόρφωση. 30-45 ημέρες για προσαρμοσμένες επιλογές
- Ελάχιστη παραγγελία: 1 σετ
Συχνές Ερωτήσεις
Ε1: Πόσο χώρο δαπέδου απαιτεί το συμπαγές στεγνωτήριο διπλής στρώσης σε σύγκριση με ένα στεγνωτήριο μονής επιφάνειας;
A1: Το συμπαγές στεγνωτήριο διπλής στρώσης καταλαμβάνει συνήθως 40-50% λιγότερο χώρο δαπέδου από ένα στεγνωτήριο μονής επιφάνειας με συγκρίσιμη χωρητικότητα. Για παράδειγμα, ένα στεγνωτήριο μονού ορόφου που απαιτεί γραμμικό χώρο 15-20 μέτρα μπορεί να αντικατασταθεί από μια μονάδα διπλού ορόφου που απαιτεί μόνο 8-12 μέτρα. Το ακριβές αποτύπωμα εξαρτάται από το επιλεγμένο μήκος και πλάτος της σήραγγας.
Ε2: Μπορώ να ξεκινήσω με μικρότερο μήκος σήραγγας και να προσθέσω τμήματα αργότερα καθώς αυξάνεται η παραγωγή;
Α2: Ναι. Ο αρθρωτός σχεδιασμός σάς επιτρέπει να ξεκινήσετε με μια μικρότερη σήραγγα (π.χ. 6 μέτρα) και να προσθέσετε πρόσθετα τμήματα σήραγγας αργότερα για να αυξήσετε την ικανότητα στεγνώματος. Αυτός είναι ένας οικονομικά αποδοτικός τρόπος για να κλιμακώσετε την παραγωγή σας χωρίς να αντικαταστήσετε ολόκληρο το στεγνωτήριο. Συμβουλευτείτε την ομάδα μηχανικών μας για τον αρθρωτό σχεδιασμό επέκτασης.
Ε3: Είναι αυτό το στεγνωτήριο κατάλληλο για στέγνωμα προϊόντων λεπτού τοιχώματος όπως πιάτα μιας χρήσης;
Α3: Ναι. Το ρυθμιζόμενο διάκενο καταστρώματος (150-400 mm) και η μεταβλητή ταχύτητα του ιμάντα επιτρέπουν ακριβή έλεγχο για προϊόντα λεπτού τοιχώματος. Η αναγκαστική κυκλοφορία ζεστού αέρα εξασφαλίζει ομοιόμορφο στέγνωμα χωρίς στρέβλωση. Για πολύ λεπτά προϊόντα (π.χ. πάχος 0,5-1 mm), συνιστούμε την επιλογή ζώνης από πλέγμα PTFE για την αποφυγή κολλήματος.
Ε4: Ποια είναι η κατανάλωση ισχύος του συμπαγούς στεγνωτηρίου (εκτός αερίου);
A4: Η κατανάλωση ηλεκτρικής ενέργειας είναι σχετικά χαμηλή – συνήθως 5-15 kW ανάλογα με τον αριθμό των ανεμιστήρων, των κινητήρων μεταφοράς και του συστήματος ελέγχου. Η πλειονότητα της εισροής ενέργειας προέρχεται από φυσικό αέριο, το οποίο είναι γενικά πιο οικονομικό από την ηλεκτρική θέρμανση για βιομηχανικές εφαρμογές ξήρανσης.
