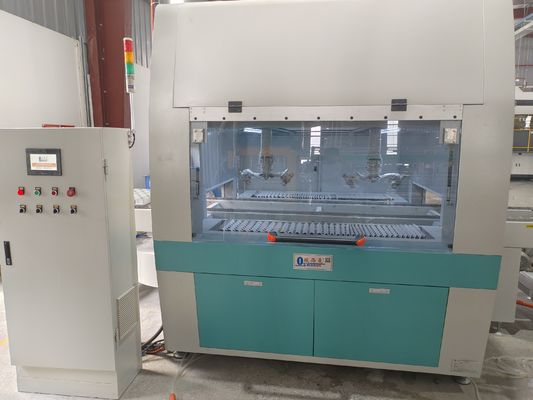

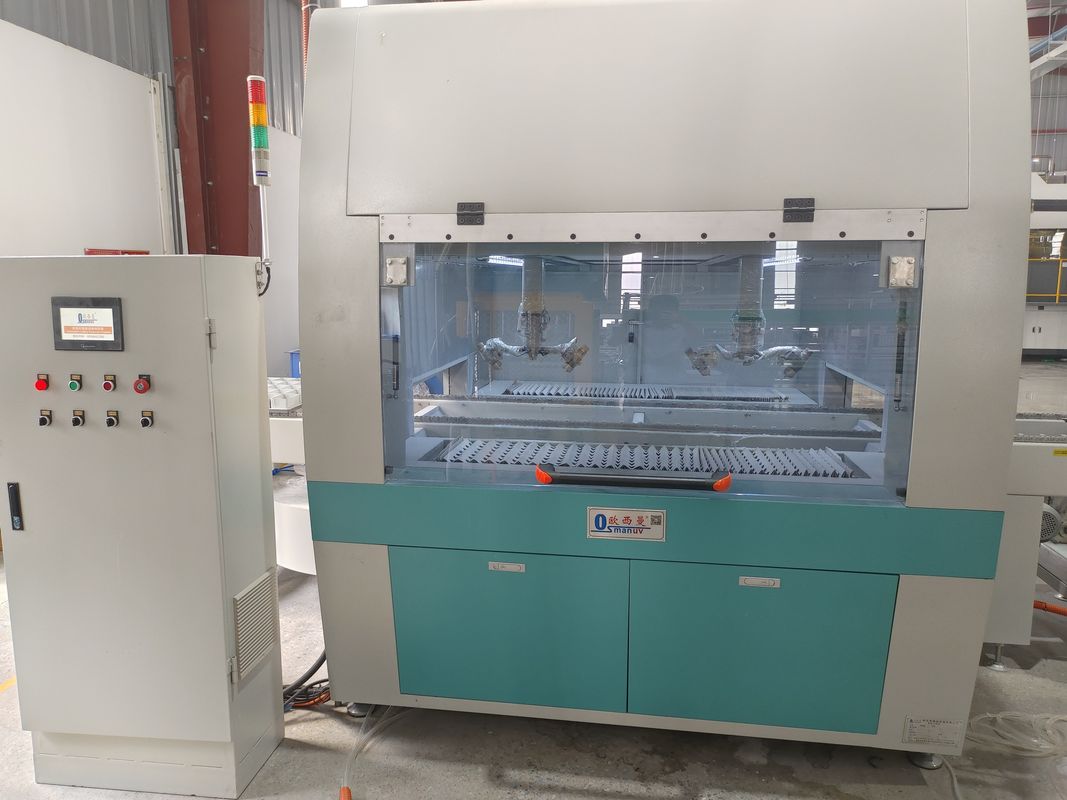

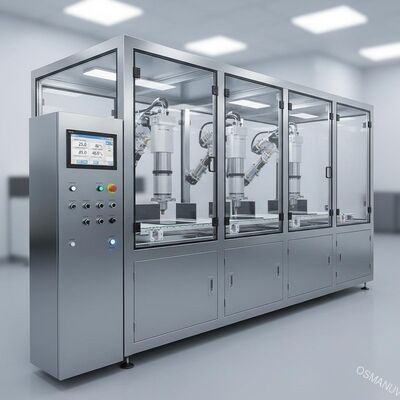

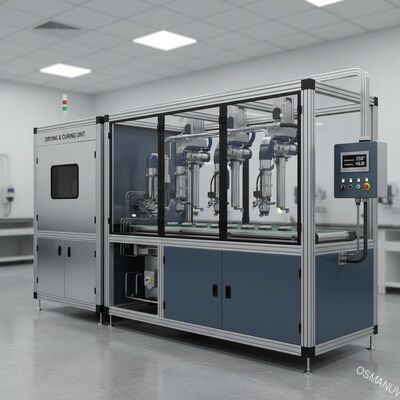

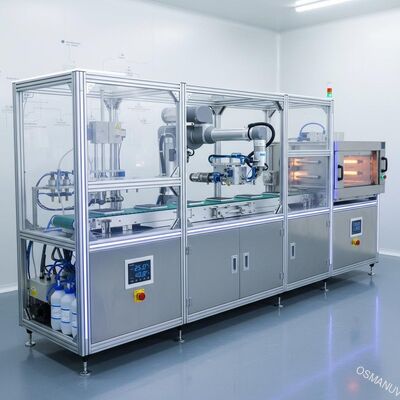

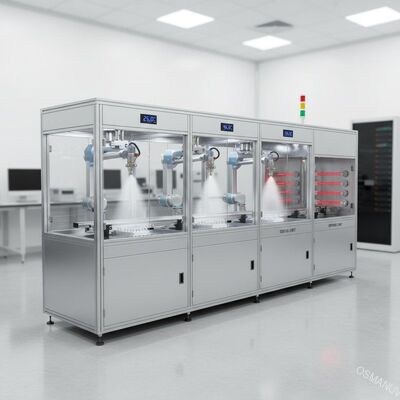

Ακριβής γραμμή επικαλύψεως με υπερηχητικό ψεκασμό με πολυσταθμό ψεκασμού και ελέγχου θερμοκρασίας και υγρασίας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-PT-1320 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Ταχύτητα μεταφορέα: | 0,5 – 15 m/min | ||
|---|---|---|---|
Περιγραφή προϊόντων
Γραμμή Ψεκασμού Υπερήχων Ακριβείας για Ευαίσθητες Βιομηχανικές Συσκευασίες από Πολτό
Αυτή η γραμμή ψεκασμού υψηλής ταχύτητας σε συνεχή ροή έχει σχεδιαστεί ειδικά για την εφαρμογή εσωτερικής επίστρωσης μεγάλης κλίμακας σε βιομηχανικές συσκευασίες χυτευμένες από πολτό, συμπεριλαμβανομένων βαρέως τύπου δίσκων, προστατευτικών γωνιών, προστατευτικών ακμών, συσκευασιών ηλεκτρονικών, δίσκων εξαρτημάτων αυτοκινήτων και προσαρμοσμένων εξαρτημάτων από χυτευμένες ίνες βιομηχανικής χρήσης.

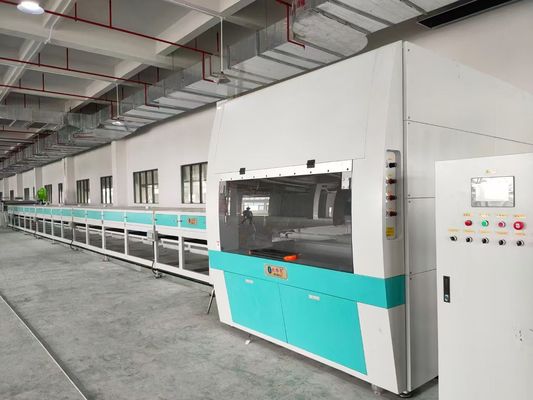

Σύνθεση Γραμμής Παραγωγής
- Περιοριστής Εισόδου — σερβοκινούμενος με έλεγχο απόστασης προϊόντων, προσαρμόσιμο πλάτος (400–1600 mm)
- Σταθμός Προ-επεξεργασίας — αφαίρεση σκόνης και καθαρισμός επιφάνειας με ιοντικό μαχαίρι αέρα

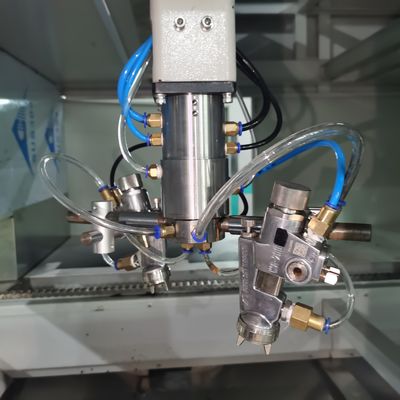

- Θάλαμος Ψεκασμού Πολλαπλών Σταθμών — 2–8 σταθμοί ψεκασμού με ανεξάρτητο έλεγχο, εξοπλισμένοι με ακροφύσια ψεκασμού αέρα υψηλής ακρίβειας ή HVLP
- Σύστημα Τροφοδοσίας & Κυκλοφορίας Επίστρωσης — δεξαμενή από ανοξείδωτο χάλυβα με αναδευτήρα, αντλία διαφράγματος, φίλτρο 50–200 µm
- Θάλαμος Ψεκασμού Ελεγχόμενης Θερμοκρασίας & Υγρασίας — σύστημα φιλτραρίσματος τριών σταδίων, διατηρεί 18–28°C και 45–65% σχετική υγρασία για βέλτιστες συνθήκες επίστρωσης
- Στεγνωτήριο Τούνελ Πολλαπλών Ζωνών — σκλήρυνση με υπέρυθρη ακτινοβολία (IR), θερμό αέρα ή UV-LED (προσαρμόσιμο), κάθε ζώνη ελέγχεται ανεξάρτητα
- Σύστημα Εξαγωγής & Επεξεργασίας Ομίχλης Βαφής — αποδοτικότητα σύλληψης >98% με ξηρή ή υγρή επεξεργασία
- Πίνακας Ελέγχου PLC — Siemens ή Allen‑Bradley PLC με οθόνη αφής HMI 12″
- Σταθμός Επιθεώρησης Ποιότητας — προαιρετικό σύστημα όρασης για ανίχνευση ελαττωμάτων
- Περιοριστής Εξόδου με Ρομποτική Στοίβαξη — αυτόματη καταμέτρηση και στοίβαξη προϊόντων
Όλα τα μέρη που έρχονται σε επαφή με το προϊόν είναι κατασκευασμένα από ανοξείδωτο χάλυβα ποιότητας τροφίμων SUS304.
Τεχνικές Παράμετροι
| Παράμετρος | Τιμή / Εύρος |
|---|---|
| Τύπος γραμμής παραγωγής | Συνεχής ψεκασμός σε συνεχή ροή (μονής‑διέλευσης ή πολλαπλής‑διέλευσης, προσαρμόσιμο) |
| Μέγιστο πλάτος εργασίας | 400 / 600 / 800 / 1000 / 1200 / 1400 / 1600 mm (προσαρμόσιμο) |
| Εύρος ύψους προϊόντος | 10 – 250 mm (ρυθμιζόμενο, προαιρετική μηχανοκίνητη ρύθμιση) |
| Ταχύτητα μεταφορέα | 0.5 – 15 m/min (ελεγχόμενη από ρυθμιστή στροφών) |
| Χωρητικότητα παραγωγής | 500 – 5000 τεμ./ώρα (εξαρτάται από το προϊόν, προσαρμόσιμο) |
| Αριθμός σταθμών ψεκασμού | 2 – 8 σταθμοί (ανεξάρτητα ελεγχόμενοι) |
| Τύπος ακροφυσίου ψεκασμού | HVLP / Ψεκασμός αέρα / Airless / Υπερήχων (προσαρμόσιμο) |
| Τύπος επίστρωσης | Υδατοδιαλυτό, βιο‑πολυμερές (PLA/PHA), διαλυτο‑διαλυτό, σκληρυνόμενο με UV (προσαρμόσιμο) |
| Πάχος επίστρωσης (ξηρό) | 5 – 100 µm (προσαρμόσιμο) |
| Βάρος επίστρωσης ανά προϊόν | 0.1 – 10 g (προγραμματιζόμενο) |
| Αποδοτικότητα μεταφοράς επίστρωσης | ≥85% (HVLP/Υπερήχων) |
| Θερμοκρασία θαλάμου ψεκασμού | 18 – 28°C (±2°C, ελεγχόμενη με PID) |
| Υγρασία θαλάμου ψεκασμού | 45 – 65% Σχετική Υγρασία (±5%, ελεγχόμενη με PID) |
| Μέθοδος στεγνώματος | IR / Θερμός αέρας / UV‑LED / NIR / Συνδυασμός (προσαρμόσιμο) |
| Εύρος θερμοκρασίας στεγνώματος | 40 – 120°C (ανεξάρτητο ανά ζώνη) |
| Χρόνος σκλήρυνσης | 30 – 300 δευτερόλεπτα (προσαρμόσιμο) |
| Αποδοτικότητα σύλληψης ομίχλης βαφής | ≥98% |
| Εκπομπές ΠΟΕ | <50 mg/m³ (συμβατό με διεθνή πρότυπα) |
| Τροφοδοσία ρεύματος | 380V / 400V / 460V, 50/60Hz, 3‑φασικό (προσαρμόσιμο) |
| Σύστημα ελέγχου | Siemens S7‑1200/1500 PLC ή Allen‑Bradley, HMI 12″, αποθήκευση συνταγών (200+ συνταγές) |
| Καταγραφή δεδομένων | USB, Ethernet/IP, Profibus, προαιρετική ενσωμάτωση στο cloud |
| Χαρακτηριστικά ασφαλείας | Ηλεκτρολογικός εξοπλισμός αντιεκρηκτικός, ανίχνευση αερίων, καταστολή φλόγας, διακόπτες έκτακτης ανάγκης |
| Υλικό περιβλήματος | Ανοξείδωτος χάλυβας SUS304 (θάλαμος ψεκασμού), βαριά ατσάλινη βάση με αντισκωριακή βαφή |
| Συμμόρφωση | CE, ISO9001, προαιρετικά UL, ATEX |
Εφαρμογές
- Βαρέως τύπου βιομηχανικές συσκευασίες — προστατευτικά γωνιών, προστατευτικά ακμών, υποστηρίγματα παλετών
- Συσκευασίες ηλεκτρονικών — αντιστατικοί δίσκοι για ημιαγωγούς, πλακέτες, σκληρούς δίσκους
- Συσκευασίες εξαρτημάτων αυτοκινήτων — χυτευμένοι δίσκοι από ίνες για ευαίσθητα εξαρτήματα
- Συσκευασίες βιομηχανικών μηχανημάτων — προσαρμοσμένα ένθετα για βαρύ εξοπλισμό
- Συσκευασίες ηλεκτρονικού εμπορίου και αποστολής — ταχυδρομικά κουτιά από χυτευμένο πολτό, προστατευτικά κομμάτια γωνιών
- Εφοδιαστική αλυσίδα και αποθήκευση — επαναχρησιμοποιήσιμα υλικά προστασίας και διαχωριστικά από χυτευμένες ίνες
- Μαζικοί βιομηχανικοί περιέκτες — κάδοι και κιβώτια από χυτευμένες ίνες
Επιλογές Προσαρμογής
Προσαρμόσιμο πλάτος εργασίας — από 300 mm έως 2000 mm
Προσαρμόσιμος αριθμός σταθμών ψεκασμού — 2 έως 8 σταθμοί για μονή ή πολλαπλών στρώσεων επίστρωση
Προσαρμόσιμη διαμόρφωση ακροφυσίων ψεκασμού — σταθερή, παλινδρομική ή ρομποτική
Προσαρμόσιμος τύπος επίστρωσης — υδατοδιαλυτές, βιο-πολυμερείς, διαλυτο-διαλυτές, σκληρυνόμενες με UV ή ειδικές λειτουργικές επιστρώσεις
Προσαρμόσιμο πάχος επίστρωσης — από 3 µm έως 200 µm
Προσαρμόσιμο σύστημα στεγνώματος — IR, θερμός αέρας, UV-LED, NIR ή συνδυασμός

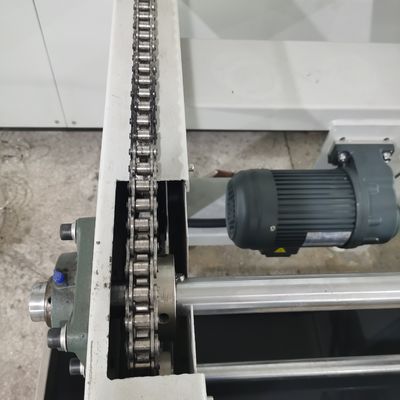

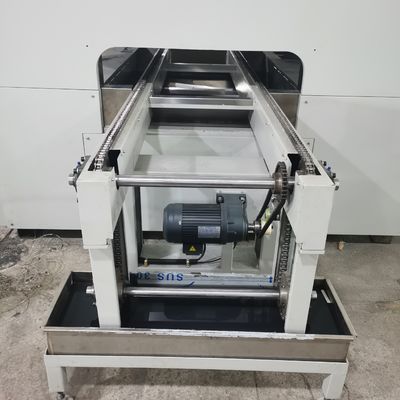

Προσαρμόσιμος τύπος μεταφορέα — ιμάντας, κύλινδρος, αλυσίδα ή ιμάντας κενού για λεπτά προϊόντα
Προσαρμοσμένος χειρισμός προϊόντων — χειροκίνητη φόρτωση, ημι-αυτόματη ή πλήρως αυτόματη με ρομποτικό φορτωτή/εκφορτωτή
Προσαρμόσιμο εύρος θερμοκρασίας και υγρασίας — για εξειδικευμένες χημικές συνθέσεις επιστρώσεων
Προσαρμόσιμη επεξεργασία εξαγωγής — ξηρό φίλτρο, υγρός πλυντήρας ή ενεργός άνθρακας
Προσαρμόσιμη ενσωμάτωση δεδομένων — ενσωμάτωση MES/ERP, απομακρυσμένη παρακολούθηση, αναφορές στο cloud
Προσαρμόσιμη τάση και συχνότητα — για οποιαδήποτε παγκόσμια τοποθεσία
Προσαρμόσιμο πακέτο ασφαλείας — πιστοποίηση ATEX, φωτοκύτταρα, σαρωτές περιοχής
Βασικά Χαρακτηριστικά
Λειτουργία υψηλής ταχύτητας σε συνεχή ροή — έως 50 κύκλοι ανά λεπτό, ιδανικό για μαζική παραγωγή
Δυνατότητα ψεκασμού πολλαπλών σταθμών — αστάρι + τελική επίστρωση σε μία διέλευση
Έλεγχος ακριβείας επίστρωσης — ακρίβεια βάρους επίστρωσης ±2%
Θάλαμος ψεκασμού ελεγχόμενης θερμοκρασίας & υγρασίας — εξαλείφει τις περιβαλλοντικές μεταβλητές, εξασφαλίζει σταθερή ποιότητα
Υψηλή αποδοτικότητα μεταφοράς — ≥85% με ακροφύσια HVLP/υπερήχων, μειώνοντας τη σπατάλη υλικού επίστρωσης έως και 30%
Χαμηλές εκπομπές ΠΟΕ — <50 mg/m³ με ενσωματωμένη επεξεργασία εξαγωγής
Σύλληψη ομίχλης βαφής >98% — καθαρό περιβάλλον εργασίας, συμμόρφωση με κανονισμούς
Διαχείριση συνταγών — 200+ συνταγές για άμεση αλλαγή μεταξύ προϊόντων
Αυτοματοποιημένος κύκλος καθαρισμού — προγραμματιζόμενη έκπλυση ακροφυσίων και καθαρισμός θαλάμου
Ενεργειακά αποδοτικό — ανεμιστήρες VFD, στέγνωμα ελεγχόμενο ανά ζώνη, κατάσταση αναμονής
Ιχνηλασιμότητα δεδομένων — πλήρης καταγραφή παρτίδας για διασφάλιση ποιότητας και συμμόρφωση με κανονισμούς
Εύκολη συντήρηση — πόρτες θαλάμου ψεκασμού που ανοίγουν με άρθρωση, ακροφύσια ταχείας απελευθέρωσης, προσβάσιμες τράπεζες φίλτρων
Αρθρωτός σχεδιασμός — προσθήκη σταθμών ή αναβάθμιση εξαρτημάτων χωρίς αντικατάσταση ολόκληρης της γραμμής
Υποστήριξη και Υπηρεσίες
- Δωρεάν τεχνική υποστήριξη εφ' όρου ζωής — τηλέφωνο, email, βιντεοκλήση
- Εγκατάσταση & θέση σε λειτουργία επί τόπου — μηχανικοί διαθέσιμοι παγκοσμίως
- Εκπαίδευση χειριστών & συντήρησης — περιλαμβάνεται 5ήμερη εκπαίδευση επί τόπου
- Εγγύηση 2 ετών — σε όλα τα μηχανικά και ηλεκτρικά εξαρτήματα
- Προμήθεια ανταλλακτικών — εγγυημένη για 10+ χρόνια; 48‑ωρη ταχεία αποστολή
- Πρόγραμμα προληπτικής συντήρησης — ετήσια επιθεώρηση, βαθμονόμηση ακροφυσίων, αντικατάσταση φίλτρων
- Συμβουλευτική για τη σύνθεση επιστρώσεων — οι μηχανικοί επιστρώσεων μας σας βοηθούν να επιλέξετε ή να αναπτύξετε την βέλτιστη επίστρωση για το προϊόν σας
- Δωρεάν δοκιμή δειγμάτων — στείλτε τα προϊόντα σας από χυτευμένες ίνες. Παρέχουμε αναφορά δοκιμής επίστρωσης με βελτιστοποιημένες παραμέτρους
- Απομακρυσμένη διάγνωση — πρόσβαση VPN στο PLC για αντιμετώπιση προβλημάτων σε πραγματικό χρόνο
Συσκευασία και Αποστολή
- Συσκευασμένο σε ξύλινες θήκες εξαγωγικής ποιότητας με αντιοξειδωτική μεμβράνη VCI, σακουλάκια ξηραντικού και αφρώδη επένδυση
- Αποστέλλεται σε αρθρωτές ενότητες (κύρια βάση, θάλαμοι ψεκασμού, τμήματα μεταφορέα, πίνακας ελέγχου) για φόρτωση σε κοντέινερ
- Ευαίσθητα εξαρτήματα (ακροφύσια, αισθητήρες, PLC) συσκευασμένα ξεχωριστά με αντιστατική προστασία
- Περιλαμβάνει: Αγγλικό εγχειρίδιο, πιστοποιητικό CE, ηλεκτρικά διαγράμματα, πιστοποιητικά βαθμονόμησης, κιτ εργαλείων, κιτ ανταλλακτικών
- Όροι αποστολής: FOB / CIF / DDP δια θαλάσσης, αεροπορικώς ή χερσαίως
- Χρόνος παράδοσης: 35 ημέρες για τυπική διαμόρφωση; 45–60 ημέρες για πλήρως προσαρμοσμένες γραμμές
Συχνές Ερωτήσεις
Ποια είναι η τυπική χωρητικότητα παραγωγής αυτής της γραμμής ψεκασμού σε συνεχή ροή;
Η χωρητικότητα παραγωγής εξαρτάται από το μέγεθος του προϊόντος, την ταχύτητα του μεταφορέα και τον αριθμό των σταθμών ψεκασμού. Η τυπική χωρητικότητα κυμαίνεται από 500 έως 5.000 τεμάχια ανά ώρα. Για παράδειγμα, μια γραμμή πλάτους 600 mm που λειτουργεί με ταχύτητα 8 m/min μπορεί να επικαλύψει περίπου 2.000–3.000 μικρούς έως μεσαίου μεγέθους βιομηχανικούς δίσκους ανά ώρα. Η χωρητικότητα είναι πλήρως προσαρμόσιμη προσαρμόζοντας το μήκος και την ταχύτητα της γραμμής.
Μπορεί αυτή η γραμμή να επικαλύψει τόσο το εσωτερικό όσο και το εξωτερικό των προϊόντων από χυτευμένο πολτό;
Αυτό το μοντέλο είναι βελτιστοποιημένο για εσωτερική επίστρωση επιφάνειας. Για προϊόντα που απαιτούν εσωτερική και εξωτερική επίστρωση, συνιστούμε διαμόρφωση διπλής διέλευσης (εσωτερική επίστρωση, αναστροφή, εξωτερική επίστρωση) ή να εξετάσετε τη γραμμή ψεκασμού διπλής όψης (Προϊόν 3).
Πώς βελτιώνει η θαλάμη ψεκασμού ελεγχόμενης θερμοκρασίας και υγρασίας την ποιότητα της επίστρωσης;
Οι υδατοδιαλυτές και οι βιο-πολυμερείς επιστρώσεις είναι εξαιρετικά ευαίσθητες στη θερμοκρασία και την υγρασία. Εάν το περιβάλλον είναι πολύ ξηρό, η επίστρωση στεγνώνει πολύ γρήγορα και μπορεί να ραγίσει. Εάν είναι πολύ υγρό, η επίστρωση μπορεί να μην σκληρυνθεί σωστά. Ο ελεγχόμενος θάλαμος διατηρεί βέλτιστες συνθήκες (18–28°C, 45–65% Σχετική Υγρασία), εξασφαλίζοντας σταθερό σχηματισμό φιλμ, πρόσφυση και απόδοση φραγμού ανεξάρτητα από τις συνθήκες του εργοστασίου.
Τι είδους επιστρώσεις μπορούν να χρησιμοποιηθούν σε βιομηχανικές συσκευασίες από πολτό;
Η γραμμή είναι συμβατή με υδατοδιαλυτές επιστρώσεις φραγμού (ακρυλικές, πολυουρεθάνης), διασπορές βιο-πολυμερών (PLA, PHA, PBAT), διαλυτο-διαλυτές επιστρώσεις και επιστρώσεις σκληρυνόμενες με UV. Για εφαρμογές επαφής με τρόφιμα, συνιστούμε συνθέσεις χωρίς PFAS, συμβατές με FDA. Για βαρέως τύπου βιομηχανικές εφαρμογές που απαιτούν υψηλή αντοχή στην τριβή, συνιστώνται επιστρώσεις πολυουρεθάνης ή εποξειδικές.
Ποιο είναι το τυπικό επίπεδο εκπομπών ΠΟΕ αυτού του συστήματος;
Με υδατοδιαλυτές επιστρώσεις, οι εκπομπές ΠΟΕ είναι συνήθως κάτω από 50 mg/m³. Το ενσωματωμένο σύστημα σύλληψης ομίχλης βαφής αφαιρεί >98% των σωματιδίων και οι συγκεντρώσεις εκπομπών διατηρούνται κάτω από 15 mg/m³. Για διαλυτο-διαλυτές επιστρώσεις, προσφέρουμε φιλτράρισμα με ενεργό άνθρακα για την τήρηση των τοπικών περιβαλλοντικών κανονισμών.
