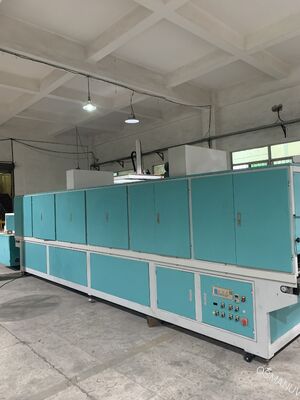

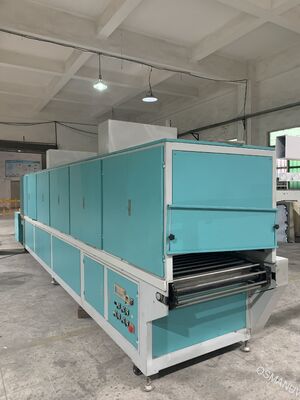

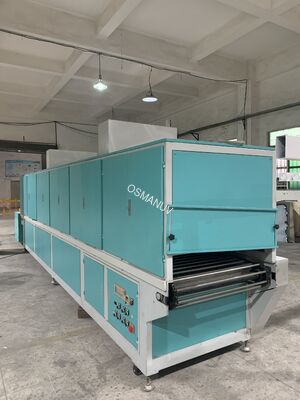

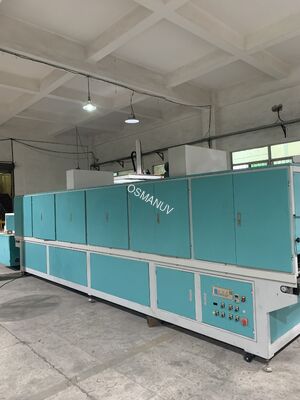

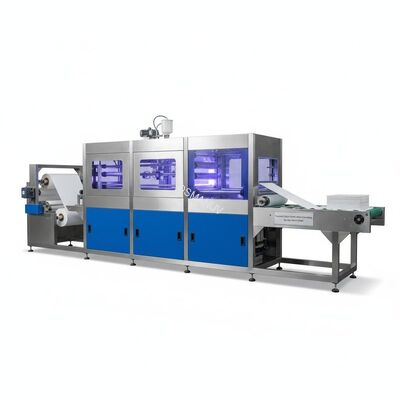

Συμπίεση υψηλής ποιότητας επικάλυψης κυλίνδρων Excimer και στεγνώνει γραμμή για δερματικά μαλακά πάνελ
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-FG-1320 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Απόσταση ακτινοβολίας: | 50mm (Ρυθμιζόμενο) | Τάση τροφοδοσίας: | 380V 50HZ |
|---|---|---|---|
| Εφαρμογή: | Ξηρό χρώμα επιφάνειας | Ταχύτητα ωρίμανσης: | 1-3s/χρόνος |
| Αποτελεσματικότητα Παραγωγής: | Δεν είναι ψηλά. | Ταχύτητα: | 0-15μ/λεπτό |
| UV λαμπτήρες: | 1 τεμ συνολικά | Μήκος κύματος: | 1350 NM |
| Επισημαίνω: | Kompaktna mašina za nanošenje valjkom sa ekscimerom,UV linija za sušenje panela mekih na dodir,Visokokvalitetna mašina za sušenje ekscimerom |
||
Περιγραφή προϊόντων

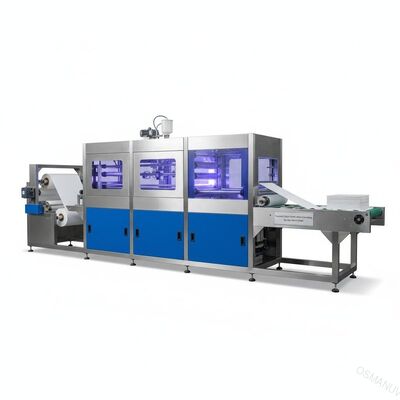

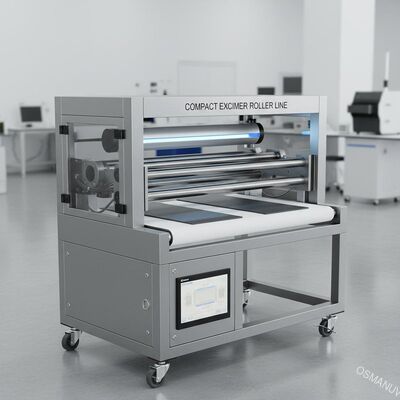

Συμπίεση υψηλής ποιότητας επικάλυψης κυλίνδρων Excimer και στεγνώνει γραμμή για δερματικά μαλακά πάνελ
Σύνθεση παραγωγής
Αυτή η συμπαγή γραμμή επικάλυψης κυλίνδρων και σκληρύνωσης με εκκιμερ είναι ειδικά σχεδιασμένη για την παραγωγή μικρών έως μεσαίων παρτίδων υψηλής ποιότητας επιφανειακών πλακών και αποτελείται από:
- Μονάδα καθαρισμού σκόνης:Μία ή δύο πλευρές σταθμός καθαρισμού με βούρτσα και κενού που εξασφαλίζει την καθαριότητα της επιφάνειας του υποστρώματος πριν από την εφαρμογή της επικάλυψης
- Μηχανή επικάλυψης με μονό/διπλό ρόλο ακριβείας:Κεφαλή επικάλυψης υψηλής ακρίβειας με κυλίνδρο δοσολογίας (χρωματισμένο) και κυλίνδρο εφοδιασμού από καουτσούκ για ομοιόμορφη επικάλυψη
- Ζώνη ισοπέδωσης υπέρυθρου:3-6 μέτρα τμήμα ισοπέδωσης ροής IR για βελτιστοποιημένη κάλυψη της επικάλυψης πριν από την έκθεση σε excimer
- Σύστημα υπεριώδους ακτινοβολίας με πολλαπλές λάμπες:Ενσωματωμένη μονάδα λαμπτήρα excimer που λειτουργεί σε μήκη κύματος 172nm/186-254nm για πολυμερισμό επιφάνειας
- Σύστημα παρακολούθησης οξυγόνου και καθαρισμού αζώτου:Ανιχνευτής οξυγόνου σε πραγματικό χρόνο με αυτοματοποιημένη ρύθμιση ροής αζώτου για τη διατήρηση αδρανούς ατμόσφαιρας
- Μονάδα τελικής επεξεργασίας υδραργύρου με υπεριώδη ακτινοβολίαΣυγκρότημα λαμπτήρων υδραργύρου ευρυζωνικής ζώνης για πλήρη επένδυση και βελτίωση των επιφανειακών ιδιοτήτων
- Σύστημα ελέγχου PLC με χρωματικό HMI:Φιλικό προς το χρήστη περιβάλλον οθόνης αφής για τον έλεγχο παραμέτρων και την αποθήκευση συνταγών
- Ζώνη ψύξης/ηλικίωσης:Προαιρετικό τμήμα ψύξης με αναγκαστικό αέρα πριν από την στοίβαση του προϊόντος
- Αυτοματοποιημένη μονάδα στοίβασης:Σύστημα συλλογής απορριμμάτων για τελικά πάνελ
Επισκόπηση του προϊόντος
Η σύνθετη υψηλής ποιότητας γραμμή επικάλυψης και στεγνώσεως με κυλίνδρους Excimer είναι ένα αποδοτικό χώρο, επαγγελματικό σύστημα τελικής επεξεργασίας σχεδιασμένο για κατασκευαστές υψηλής ποιότητας πάνελ επίπλων, πόρτες ντουλαπιών,διακοσμητικά πάνελ, SPC δάπεδα, και πλακάκια με πλάκες PVC που επιδιώκουν το premium "δέρμα-μαλακό" αφής φινίρισμα.
Η βασική τεχνολογία χρησιμοποιεί λαμπτήρες υπεριώδους ακτινοβολίας 172 nm που, σε περιβάλλον που περιέχει αζώτο, πολυμερίζουν μόνο το ανώτατο επιφανειακό στρώμα της επικάλυψης που μπορεί να θεραπευτεί με υπεριώδες ακτινοβολισμό.δημιουργώντας μια μικρο-φουσκωμένη δομή που προσδίδει υπερ-ματ εμφάνιση (από 2 έως 5 GU), αντι-αποτυπώματα ιδιότητες, και μια πολυτελή σαν το δέρμα αισθητική αίσθηση.
Ο συμπαγής σχεδιασμός του καθιστά αυτή τη γραμμή ιδανική για εγκαταστάσεις με περιορισμένο πάτωμα, διατηρώντας παράλληλα την παραγωγικότητα και την ποιότητα των μεγαλύτερων συστημάτων.Με πλήρως αυτοματοποιημένη λειτουργία από την τροφοδοσία υποστρώματος μέχρι την τελική στοιβάτωση των πάνελ, η γραμμή ελαχιστοποιεί την χειροκίνητη παρέμβαση, μειώνει το κόστος εργασίας και προσφέρει εξαιρετική, επαναληπτή ποιότητα επιφάνειας για προϊόντα υψηλής ποιότητας.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή / Περιγραφή |
|---|---|
| Ονομασία του υποδείγματος | Η σειρά Compact - πλήρως προσαρμόσιμη |
| Τύπος συστήματος | Επιχρισμός κυλίνδρων + υπεριώδης εξίμερ + υπεριώδης κάλυψη υδραργύρου |
| Διάστημα κύματος εκκιμητή | 172nm (πρωταρχικό) / 186-254nm (συμβατό με τις ζώνες άκρων) |
| Δραστηριώδες πλάτος | 600 / 1100 / 1320 mm (προσαρμόσιμα) |
| Περιοχή πάχους εργασίας | 2 - 50 mm (3 - 30 mm για διακοσμητικά πάνελ) |
| Ελάχιστο μήκος πίνακα | 300 mm (350 mm για πάνελ πάχους 10-30 mm) |
| Ταχύτητα μεταφορέα | 0 - 20 m/min (προσαρμόζεται χωρίς βήματα μέσω VFD) |
| Μέθοδος επικάλυψης | Επικάλυψη με ένα ή δύο κυλίνδρους (προσαρμόσιμη) |
| Αριθμός κεφαλών επικάλυψης | 1 - 2 (προσαρμόσιμα) |
| Διάμετρος κυλίνδρου εφαρμοστή | Φ200 / Φ250 mm (προσαρμόσιμο) |
| Διάμετρος κυλίνδρου δοσολογίας | Φ123 / Φ150 mm (προσαρμόσιμο) |
| Διάστημα ισοπέδωσης υπέρυθρου | 3 - 6 μέτρα (προσαρμόσιμα) |
| Δάχος της επικάλυψης | Ρυθμιστικό: 0,01 - 2,0 mm |
| Τελικό επίπεδο λάμψης (60°) | Τόσο χαμηλά όσο 2-5 GU (ultra-matte) |
| Σκληρότητα επιφάνειας | Σκληρότητα μολύβδου 1H - 3H (ανάλογα με τη σύνθεση της επικάλυψης) |
| Απόδοση κατά των δακτυλικών αποτυπωμάτων | Εξαιρετική - τα δακτυλικά αποτυπώματα απομακρύνονται γρήγορα· η μικροδιαρθρωμένη επιφάνεια μειώνει τα ορατά σημάδια |
| Αντίσταση στις γρατζουνιές | Υψηλότερη από τις συνήθεις ματ UV επικάλυψεις |
| Συνολική εγκατεστημένη ισχύς | 35 - 80 kW (ανάλογα με τη διαμόρφωση) |
| Ηλεκτρική τροφοδοσία | 380V / 50Hz / 3 φάσεις (διαμορφώσιμες σε 220V / 60Hz) |
| Πίεση συμπιεσμένου αέρα | 0.4 - 0,7 MPa |
| Αποτύπωση μηχανής (L × W × H) | Συμπίεση: περίπου 8.000-15.000 mm × 2.200 × 2.200 mm (προσαρμόζεται ανάλογα με το πλάτος) |
| Υψόμετρος λειτουργίας | 900 mm (± 20 mm) |
| Σύστημα ελέγχου | ΠΛΚ με 7′′ χρωματική οθόνη αφής HMI, αποθήκευση συνταγών, καταγραφή δεδομένων παραγωγής |
| Πιστοποιητικά ασφάλειας | Πιστοποιημένο CE, συμμορφούμενο με το πρότυπο ISO9001: 2015 |
Εφαρμογές
Ιδανικό για προϊόντα υψηλής ποιότητας που απαιτούν υψηλής ποιότητας επιφάνεια με περιορισμένο χώρο δαπέδου:
- Πίνακες επίπλων υψηλής ποιότητας:Σκεπάσματα, ντουλάπια, τραπέζια, ράφια για οικιστικές και εμπορικές χρήσεις πολυτελείας
- Πύλες ντουλαπιών κουζίναςΥπερ-ματ, αντι-αποτυπώματα φινίρισμα για τα μοντέρνα σχέδια κουζίνας
- Πίνακες διακόσμησης κτιρίων:Πίνακες εσωτερικών τοίχων, διαχωριστικά δωματίων, υλικά τελειοποίησης εμπορικών χώρων
- Γεωργικά επιφάνεια SPC και WPC:Ανθεκτική, ανθεκτική στις γρατσουνιές, απαλή επιφάνεια για πολυτελή προϊόντα δαπέδου από σύνθετο βινύλιο και ξύλο-πλαστικό
- Πίνακες επικαλυμμένων με PVC και PET/PETG:Τελεία ματ για διάφορα διακοσμητικά είδη από φύλλα
- Πίνακες πόρτων:Εσωτερικά και εξωτερικά δέρματα πόρτων που απαιτούν υψηλής ορατότητας
- Παραγωγή μικρών έως μεσαίων παρτίδων:Κατασκευή ειδικών επίπλων, επεξεργασία εργαστηρίων
- Μέρη επίπλων RTA:Ετοιμασμένα για συναρμολόγηση επίπεδα πάνελ επίπλων που απαιτούν σταθερή, υψηλής ποιότητας τελική κατασκευή
Επιλογές προσαρμογής
Το συμπαγές σύστημα είναιεξαιρετικά προσαρμόσιμηΟι επιλογές προσαρμογής περιλαμβάνουν:
- Δραστηριώδες πλάτος προσαρμόσιμο από 600 mm έως 1600 mm για να ταιριάζει με συγκεκριμένες διαστάσεις των πάνελ και τους περιορισμούς της εγκατάστασης
- Μοναδική ή διπλή διαμόρφωση επικάλυψης κυλίνδρων με βάση τις απαιτήσεις της εφαρμογής (μόνο προετοιμασία έναντι προετοιμασίας + επικάλυψη)
- Σκληρότητα κυλίνδρων και υλικό προσαρμόσιμο σε ειδικές συνθέσεις επίχρισής (υδατοβόλα, διαλύτες, ανθεκτικά στα υπεριώδη)
- Διάστημα ισοπέδωσης IR ρυθμιζόμενο από 3 έως 6 μέτρα με βάση τον απαιτούμενο χρόνο ροής για συγκεκριμένη χημική επικάλυψη και ταχύτητα γραμμής
- Βελτιστοποίηση του συστήματος ελέγχου του αζώτου για διαφορετικές γεωμετρίες των πάνελ και όγκους παραγωγής
- Προσθήκη τμήματος ψύξης για άμεση επεξεργασία μετά την ανόργάνωση
- Ενσωμάτωση μονόχρωμης μονάδας εκτύπωσης για την αντιστοίχιση χρωμάτων στις ζώνες άκρων
- Πρόσθετα χαρακτηριστικά, όπως αυτόματη αναστροφή των πάνελ για διπλή επικάλυψη, ενσωμάτωση ταινιών άκρων ή κάμερες ελέγχου ποιότητας
- Επιλογές επιπέδου αυτοματισμού (χειροκίνητη τροφοδοσία πίνακα, ημιαυτόματη ή πλήρως αυτόματη)
- Συγκριτική διαμόρφωση του κιβωτίου ελέγχου για εγκαταστάσεις περιορισμένου χώρου
- Προσαρμοσμένες ηλεκτρικές διαμορφώσεις για ειδικά περιφερειακά πρότυπα (CE, UL, CSA)
Βασικά χαρακτηριστικά
- Σχεδιασμός συμπαγούς αποτυπώματος:Χώρο-αποτελεσματική διάταξη που απαιτεί ελάχιστο χώρο εργοστασίου - ιδανικό για μικρές έως μεσαίες εγκαταστάσεις παραγωγής χωρίς να συμβιβάζεται με την ποιότητα της τελικής κατασκευής
- Περιβάλλον επικάλυψης χωρίς σκόνη:Ο ενσωματωμένος σταθμός καθαρισμού σκόνης απομακρύνει τις μολυσματικές ουσίες πριν από την επικάλυψη, εξαλείφοντας τα ελαττώματα της επιφάνειας και εξασφαλίζοντας άψογο φινίρισμα
- Τεχνολογία επικαλύψεως κυλίνδρων ακριβείας:Το χρωματισμένο ρόλο δοσολογίας σε συνδυασμό με το ρόλο ελαστικού εφοδιασμού παρέχει ακριβή, ομοιόμορφη εφαρμογή επικάλυψης
- Βελτιστοποιημένη ισοπέδωση ροής:Το τμήμα ισοπέδωσης 3-6 μέτρων IR επιτρέπει την ελεύθερη ροή της επικάλυψης πριν από την έκθεση στο εκκιμερ, εξασφαλίζοντας πλήρη κάλυψη όλων των χαρακτηριστικών της επιφάνειας
- Υψηλή αντοχή σε γρατζουνιές και λεκέδες:Η πυκνοσυνδεδεμένη δομή της επιφάνειας παρέχει εξαιρετική αντοχή σε γρατζουνιές, γρατζουνιές, λεκέδες και χημικά παράγοντες
- Τεχνολογία ψύξης:Η ελάχιστη μεταφορά θερμότητας κατά τη διάρκεια της πολυμερισμού της επιφάνειας προστατεύει τα θερμοευαίσθητα υπόστρωμα, συμπεριλαμβανομένων των λεπτών φινίρ ξύλου και των μηχανικών πάνελ
- Δυνατότητα γρήγορης αλλαγής:Η φιλική προς το χρήστη σχεδίαση επιτρέπει ταχείς αλλαγές ρόλων και αλλαγές χρώματος / υλικού, ελαχιστοποιώντας τον χρόνο στάσης μεταξύ των σειρών παραγωγής
- Ενεργειακά αποδοτική λειτουργία:Η βελτιστοποιημένη διαμόρφωση λαμπτήρων υπεριώδους ακτινοβολίας και ο αυτοματοποιημένος έλεγχος του αζώτου μειώνουν την κατανάλωση ενέργειας και τα λειτουργικά έξοδα
- Ενατομικό κατασκευαστικό πλαίσιο:Το βαρύ ζυγισμένο χάλυβα πλαίσιο εξασφαλίζει τη σταθερότητα της μηχανής και τη λειτουργία χωρίς δονήσεις σε όλες τις ταχύτητες παραγωγής
- Χρησιμοποιήσιμο HMI:Ενστικτώδης διεπαφή με οθόνη αφής με αποθήκευση συνταγών για διαφορετικές διαμορφώσεις προϊόντων, μειώνοντας το χρόνο εκπαίδευσης του χειριστή και τα λάθη εγκατάστασης
Υποστήριξη και Υπηρεσίες
- Βοήθεια στον σχεδιασμό χώρου:Διαβούλευση επί τόπου ή εξ αποστάσεως για τη βελτιστοποίηση της τοποθέτησης της μηχανής στο πλαίσιο της υπάρχουσας διάταξης του εργοστασίου
- Εγκατάσταση και θέση σε λειτουργία:Επαγγελματική υποστήριξη εγκατάστασης επί τόπου, συμπεριλαμβανομένης της εξισορρόπησης, της ευθυγράμμισης, της βαθμονόμησης και των δοκιμών
- Εκπαίδευση χειριστών:Πλήρης κατάρτιση με επίκεντρο τη βελτιστοποίηση των παραμέτρων επίστρωσης, τις αρχές εξυγίανσης εκκιμερών, τη διαχείριση του αζώτου και τις διαδικασίες καθημερινής συντήρησης
- Συσκευές ανταλλαγής κυλίνδρων και συντήρησης:Προπροσαρμοσμένα εφεδρικά φυσίγγια κυλίνδρων και σετ προγραμματισμένης συντήρησης διαθέσιμα για ταχεία αλλαγή και μειωμένο χρόνο στάσης λειτουργίας
- Τηλεφωνική γραμμή τεχνικής υποστήριξηςΑνταποκρινόμενη εξ αποστάσεως τεχνική βοήθεια για την αντιμετώπιση προβλημάτων και τη λειτουργική καθοδήγηση
- Προληπτικά σχέδια συντήρησης:Προγραμματισμένα προγράμματα συντήρησης για τη μεγιστοποίηση του χρόνου λειτουργίας και την παράταση της διάρκειας ζωής του εξοπλισμού
- Διαθεσιμότητα ανταλλακτικών:Παροχή σε όλη τη διάρκεια ζωής γνήσιων ανταλλακτικών, συμπεριλαμβανομένων των λαμπτήρων, των κυλίνδρων, των ζώνων, των σφραγίδων και των εξαρτημάτων φθοράς
Συσκευή και αποστολή
- Συσκευή:Συμπίεση ξύλινων κιβωτίων εξαγωγής με επένδυση από αφρό και φραγμό υγρασίας - βελτιστοποιημένο αποτύπωμα για τη μείωση του κόστους αποστολής
- Επιλογές αποστολής:Παγκόσμια ναυτιλία μέσω θαλάσσιων μεταφορών (LCL/συγκέντρωση εμπορευματοκιβωτίων), αεροπορικές μεταφορές για επείγουσες παραδόσεις ή χερσαίες μεταφορές
- Χρόνος παράδοσης:25 - 40 ημέρες για τις τυποποιημένες διαμορφώσεις· 40 - 55 ημέρες για τις προσαρμοσμένες διαμορφώσεις
- Έγγραφα:Ολόκληρη η τεκμηρίωση εξαγωγής, συμπεριλαμβανομένου του εμπορικού τιμολογίου, του καταλόγου συσκευασίας, της φορτωτικής, της διασάφησης CE και των πλήρων τεχνικών εγχειριδίων
Συχνές Ερωτήσεις
Ε: Πόσο χώρο απαιτείται για αυτό το συμπαγές σύστημα;
Α: Το συνολικό μήκος της γραμμής κυμαίνεται από 8.000 mm έως 15.000 mm ανάλογα με τη διαμόρφωση και το πλάτος εργασίας, καθιστώντας την κατάλληλη για εγκαταστάσεις με περιορισμένο πάτωμα.Το σύστημα μπορεί επίσης να προσαρμοστεί με εναλλακτικές ρυθμίσεις των μονάδων για να ταιριάζει με συγκεκριμένες τοποθεσίες εργοστασίου.
Ε: Η γραμμή αυτή μπορεί να χειριστεί τόσο επίπεδα πάνελ όσο και επιφάνειες με προφίλ/οροφές;
Α: Σχεδιασμένο κυρίως για επίπεδα πάνελ. Για την ενσωμάτωση των ταινιών άκρων, μπορούν να προστεθούν προαιρετικές ενότητες (μονοχρωματική εκτύπωση, επεξεργασία excimer ειδικής άκρης).Επικοινωνήστε με την ομάδα μηχανικών μας για συγκεκριμένες απαιτήσεις διαμόρφωσης.
Ε: Πώς η τεχνολογία excimer επιτυγχάνει την ιδιότητα της κατά των δακτυλικών αποτυπωμάτων;
Απάντηση: Το υπεριώδες ακτινοβολία 172nm δημιουργεί μια μικροπλεγμένη επιφάνεια σε μικροσκοπικό επίπεδο.η μικροδομή μειώνει την περιοχή επαφής για τα δακτυλικά αποτυπώματα, καθιστώντας τους λιγότερο εμφανείς και ευκολότερους να καθαριστούν.
Ε: Ποια είναι η τυπική διάρκεια ζωής των λαμπτήρων excimer και των UV LED;
Α: Οι λαμπτήρες excimer έχουν συνήθως διάρκεια ζωής αρκετών χιλιάδων έως δέκα χιλιάδων ωρών ανάλογα με τη συχνότητα χρήσης και τις συνθήκες λειτουργίας.Η τακτική βαθμονόμηση και η κατάλληλη συντήρηση θα μεγιστοποιήσουν τη διάρκεια ζωής των εξαρτημάτων.
Ε: Έχει ο εξοπλισμός αυτός αυστηρές περιβαλλοντικές απαιτήσεις;
Α: Ναι, η επικάλυψη με εκκιμερ απαιτεί σταθερές περιβαλλοντικές συνθήκες.Οι εργασίες πρέπει να ακολουθούν τις τυποποιημένες διαδικασίες για την αποφυγή μόλυνσης που επηρεάζει την επιφάνειαΩστόσο, η διαδικασία είναι εξαιρετικά αυτοματοποιημένη και βασίζεται ελάχιστα στη χειρωνακτική εργασία.
Ε: Είναι κατάλληλο για υπεριώδεις επιχρίσεις με βάση το νερό;
Α: Ναι, το σύστημα είναι συμβατό με ένα ευρύ φάσμα UV-θεραπευτικών επίστρωσης, συμπεριλαμβανομένων των UV με βάση το νερό, των UV με βάση το διαλύτη και των 100% στερεών UV συνθέσεων.Εποξικά, πολυουρετάνων και συστημάτων PUA.
Ε: Μπορεί η γραμμή να αναβαθμιστεί σε μεγαλύτερη χωρητικότητα στο μέλλον;
Α: Η αρθρωτή σχεδίαση επιτρέπει την αναβάθμιση των εξαρτημάτων.Συνιστούμε να καθορίσετε τη μεγαλύτερη διάσταση του πάνελ που προβλέπεται ότι χρειάζεστε κατά τη στιγμή της αγοράς για να αποφευχθούν μελλοντικά περιορισμοίΟι επιλογές προσαρμογής για ευρύτερα πλάτη εργασίας (έως 2600 mm) είναι διαθέσιμες σε μεγαλύτερα μοντέλα πλατφόρμας - συμβουλευτείτε την ομάδα πωλήσεων μας.
