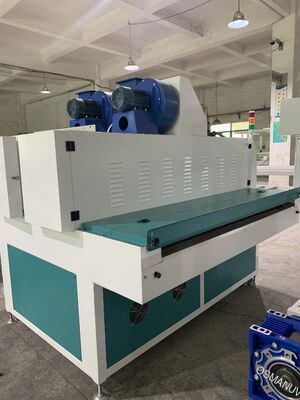

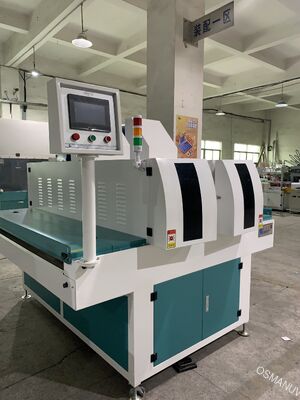

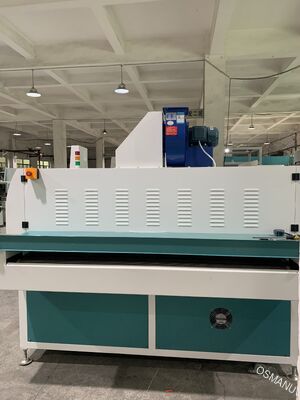

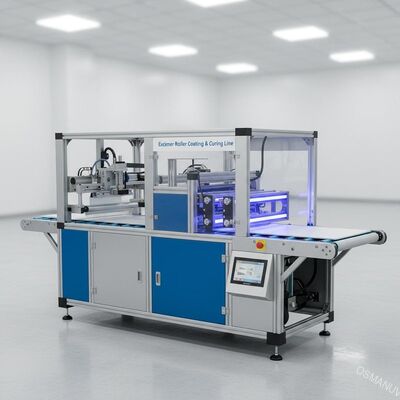

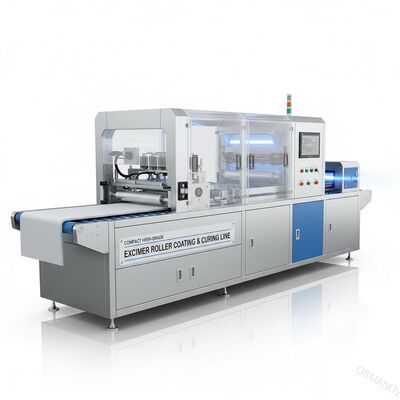

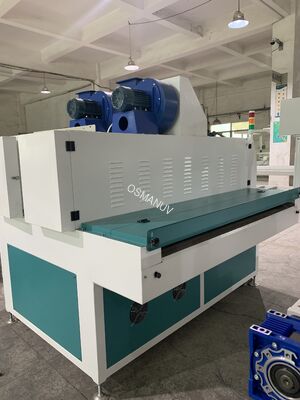

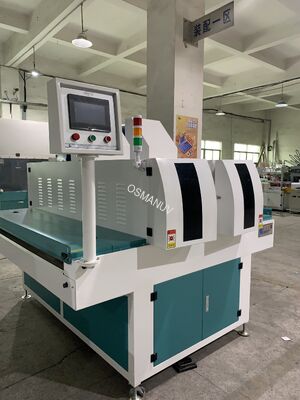

Συμπίεση υψηλής ποιότητας επικάλυψης κυλίνδρων Excimer και στεγνώνει γραμμή για δερματικά μαλακά πάνελ
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-GH-1320 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Έκθεση δοκιμής μηχανημάτων: | Παρέχεται | Σύστημα ελέγχου: | Οθόνη αφής PLC |
|---|---|---|---|
| Περιοχή επικάλυψης: | Μεγάλη περιοχή | Αυτοματισμός επίστρωσης: | Υψηλός αυτοματισμός |
| Αντοχή επίστρωσης: | Υψηλή Ανθεκτικότητα | Αποτελεσματικό ξηρό πλάτος: | 200 χλστ |
| Ύψος στοίβας συλλογής: | 1000mm | Πακέτο: | ξύλινη θήκη |
| Επισημαίνω: | compact excimer roller coating line,UV curing machine for skin-soft panels,high-grade excimer coating machine |
||
Περιγραφή προϊόντων
Συμπίεση υψηλής ποιότητας επικάλυψης κυλίνδρων Excimer και στεγνώνει γραμμή για δερματικά μαλακά πάνελ
Αυτή η συμπαγή γραμμή επικάλυψης κυλίνδρων και σκληρύνει ειδικά σχεδιασμένη για την υψηλής ποιότητας, μικρή έως μεσαία παραγωγή παρτίδων των επιφανειακών μαλακών πάνελ,Παροχή υψηλής ποιότητας αφαιρετικών επιχρίσεων με αποδοτική λειτουργία χώρου.
Σύνθεση παραγωγής
- Μονάδα καθαρισμού σκόνης:Μία ή δύο πλευρές σταθμός καθαρισμού με βούρτσα και ηλεκτρική σκούπα
- Μηχανή επικάλυψης κυλίνδρων ακριβείας:Κεφαλή επικάλυψης υψηλής ακρίβειας με κυλίνδρους δοσολογίας και εφαρμοστή
- Ζώνη ισοπέδωσης υπέρυθρου:Τμήμα ισοπέδωσης ροής IR 3-6 μέτρων
- Σύστημα υπεριώδους ακτινοβολίας με πολλαπλές λάμπες:Ενσωματωμένη μονάδα λαμπτήρα excimer για πολυμερισμό επιφάνειας
- Σύστημα παρακολούθησης οξυγόνου και καθαρισμού αζώτου:Αισθητήρας οξυγόνου σε πραγματικό χρόνο με αυτοματοποιημένη ρύθμιση του αζώτου
- Μονάδα τελικής επεξεργασίας υδραργύρου με υπεριώδη ακτινοβολίαΣύνολο λαμπτήρων υδραργύρου ευρυζωνικής ζώνης για πλήρη βαθειά επένδυση
- Σύστημα ελέγχου PLC:Χρήστη-φιλική διεπαφή αφής με αποθήκευση συνταγών
- Ζώνη ψύξης/ηλικίωσης:Προαιρετικό τμήμα ψύξης με αναγκαστικό αέρα
- Αυτοματοποιημένη μονάδα στοίβασης:Σύστημα συλλογής απορριμμάτων για τελικά πάνελ
Τεχνικές παραμέτρους
| Παράμετρος | Προδιαγραφή / Περιγραφή |
|---|---|
| Ονομασία του υποδείγματος | Η σειρά Compact - πλήρως προσαρμόσιμη |
| Τύπος συστήματος | Επιχρισμός κυλίνδρων + υπεριώδης εξίμερ + υπεριώδης κάλυψη υδραργύρου |
| Διάστημα κύματος εκκιμητή | 172nm (πρωταρχικό) / 186-254nm (συμβατό με τις ζώνες άκρων) |
| Δραστηριώδες πλάτος | 600 / 1100 / 1320 mm (προσαρμόσιμα) |
| Περιοχή πάχους εργασίας | 2 - 50 mm (3 - 30 mm για διακοσμητικά πάνελ) |
| Ελάχιστο μήκος πίνακα | 300 mm (350 mm για πάνελ πάχους 10-30 mm) |
| Ταχύτητα μεταφορέα | 0 - 20 m/min (προσαρμόζεται χωρίς βήματα μέσω VFD) |
| Μέθοδος επικάλυψης | Επικάλυψη με ένα ή δύο κυλίνδρους (προσαρμόσιμη) |
| Αριθμός κεφαλών επικάλυψης | 1 - 2 (προσαρμόσιμα) |
| Διάμετρος κυλίνδρου εφαρμοστή | Φ200 / Φ250 mm (προσαρμόσιμο) |
| Διάμετρος κυλίνδρου δοσολογίας | Φ123 / Φ150 mm (προσαρμόσιμο) |
| Διάστημα ισοπέδωσης υπέρυθρου | 3 - 6 μέτρα (προσαρμόσιμα) |
| Δάχος της επικάλυψης | Ρυθμιστικό: 0,01 - 2,0 mm |
| Τελικό επίπεδο λάμψης (60°) | Τόσο χαμηλά όσο 2-5 GU (ultra-matte) |
| Σκληρότητα επιφάνειας | Σκληρότητα μολύβδου 1H - 3H (ανάλογα με τη σύνθεση της επικάλυψης) |
| Απόδοση κατά των δακτυλικών αποτυπωμάτων | Εξαιρετικά - τα αποτυπώματα χάνουν γρήγορα. |
| Αντίσταση στις γρατζουνιές | Υψηλότερη από τις συνήθεις ματ UV επικάλυψεις |
| Συνολική εγκατεστημένη ισχύς | 35 - 80 kW (ανάλογα με τη διαμόρφωση) |
| Ηλεκτρική τροφοδοσία | 380V / 50Hz / 3 φάσεις (διαμορφώσιμες σε 220V / 60Hz) |
| Πίεση συμπιεσμένου αέρα | 0.4 - 0,7 MPa |
| Αποτύπωση μηχανής (L × W × H) | Συμπληρωματικό σχέδιο: περίπου 8.000-15.000 mm × 2.200 × 2.200 mm |
| Υψόμετρος λειτουργίας | 900 mm (± 20 mm) |
| Σύστημα ελέγχου | ΠΛΚ με 7′′ χρωματική οθόνη αφής HMI, αποθήκευση συνταγών, καταγραφή δεδομένων παραγωγής |
| Πιστοποιητικά ασφάλειας | Πιστοποιημένο CE, συμμορφούμενο με το πρότυπο ISO9001: 2015 |
Εφαρμογές
- Πίνακες επίπλων υψηλής ποιότητας:Σκεπάσματα, ντουλάπια, τραπέζια, ράφια
- Πύλες ντουλαπιών κουζίναςΥπερ-ματ φινίρισμα, αντι-αποτυπώματα
- Πίνακες διακόσμησης κτιρίων:Πίνακες εσωτερικών τοίχων, διαχωριστικά δωματίων
- Γεωργικά επιφάνεια SPC και WPC:Ανθεκτική σε γρατζουνιές, μαλακή επιφάνεια
- Πίνακες επικαλυμμένων με PVC και PET/PETG:Ματ φινίρισμα για διακοσμητικά είδη από φύλλα
- Πίνακες πόρτων:Εξωτερικά και εσωτερικά δέρματα πόρτων
- Παραγωγή μικρών έως μεσαίων παρτίδων:Κατασκευή ειδικών επίπλων
- Μέρη επίπλων RTA:Πίνακες επίπλων, έτοιμοι για συναρμολόγηση
Επιλογές προσαρμογής
Το συμπαγές σύστημα είναιεξαιρετικά προσαρμόσιμηνα ανταποκρίνονται σε ειδικές απαιτήσεις παραγωγής:
- Δραστηριακό πλάτος προσαρμόσιμο από 600 mm έως 1600 mm
- Μοναδική ή διπλή διαμόρφωση επικάλυψης κυλίνδρων
- Σκληρότητα κυλίνδρων και προσαρμογή υλικού
- Διάστημα ισοπέδωσης IR ρυθμιζόμενο από 3 έως 6 μέτρα
- Βελτιστοποίηση του συστήματος ελέγχου του αζώτου
- Προσθήκη τμήματος ψύξης
- Ενσωμάτωση μονόχρωμης μονάδας εκτύπωσης
- Πρόσθετα χαρακτηριστικά: αυτόματη αναστροφή πίνακα, ενσωμάτωση ζώνης άκρων, κάμερες ελέγχου ποιότητας
- Επιλογές επιπέδου αυτοματισμού (χειροκίνητο, ημιαυτόματο ή πλήρως αυτόματο)
- Διαμόρφωση συμπαγής θήκης ελέγχου
- Προσαρμοσμένες ηλεκτρικές διαμορφώσεις για περιφερειακά πρότυπα
Βασικά χαρακτηριστικά
- Σχεδιασμός συμπαγούς αποτυπώματος:Διαχείριση με αποδοτικό χώρο για περιορισμένο χώρο εργοστασίου
- Περιβάλλον επικάλυψης χωρίς σκόνη:Ο ενσωματωμένος σταθμός καθαρισμού εξαλείφει τα ελαττώματα της επιφάνειας
- Τεχνολογία επικαλύψεως κυλίνδρων ακριβείας:Χρωματοποιημένος κυλίνδρος δοσολογίας με κυλίνδρο εφοδιασμού από καουτσούκ
- Βελτιστοποιημένη ισοπέδωση ροής:3-6 μέτρα IR ισοπέδωση εξασφαλίζει πλήρη κάλυψη
- Υψηλή αντοχή σε γρατζουνιές και λεκέδες:Πυκνά αλληλένδετη δομή επιφάνειας
- Τεχνολογία ψύξης:Η ελάχιστη μεταφορά θερμότητας προστατεύει ευαίσθητα υπόστρωμα
- Δυνατότητα γρήγορης αλλαγής:Ταχεία αλλαγή ρόλων και αλλαγή χρώματος/υλικού
- Ενεργειακά αποδοτική λειτουργία:Βελτιωμένη διαμόρφωση λαμπτήρα υπεριώδους ακτινοβολίας και αυτοματοποιημένος έλεγχος του αζώτου
- Ενατομικό κατασκευαστικό πλαίσιο:Σιδηρουργικό πλαίσιο ζυγισμένο βαρέως για σταθερότητα
- Χρησιμοποιήσιμο HMI:Ενστικτώδες περιβάλλον οθόνης αφής με αποθήκευση συνταγών
Υποστήριξη και Υπηρεσίες
- Βοήθεια στον σχεδιασμό χώρου:Διαβούλευση επί τόπου ή εξ αποστάσεως
- Εγκατάσταση και θέση σε λειτουργία:Επαγγελματική υποστήριξη εγκατάστασης επί τόπου
- Εκπαίδευση χειριστών:Πλήρης κατάρτιση για τη βελτιστοποίηση και συντήρηση της επικάλυψης
- Συσκευές ανταλλαγής κυλίνδρων και συντήρησης:Εφεδρικά φυσίγγια κυλίνδρων με προετοιμασία
- Τηλεφωνική γραμμή τεχνικής υποστήριξηςΑνταποκρινόμενη εξ αποστάσεως τεχνική βοήθεια
- Προληπτικά σχέδια συντήρησης:Προγραμματισμένα προγράμματα συντήρησης
- Διαθεσιμότητα ανταλλακτικών:Διαρκής προμήθεια γνήσιων ανταλλακτικών
Συσκευή και αποστολή
- Συσκευή:Συμπίεση ξύλινων κιβωτίων εξαγωγής με επένδυση από αφρό και φραγμό υγρασίας
- Επιλογές αποστολής:Παγκόσμια ναυτιλία μέσω θαλάσσιων, αεροπορικών ή χερσαίων μεταφορών
- Χρόνος παράδοσης:25-40 ημέρες για τις τυποποιημένες διαμορφώσεις· 40-55 ημέρες για τις προσαρμοσμένες διαμορφώσεις
- Έγγραφα:Ολόκληρη η τεκμηρίωση εξαγωγής, συμπεριλαμβανομένων των τεχνικών εγχειριδίων και της διασάφησης CE
Συχνές Ερωτήσεις
Πόσο χώρο απαιτείται για αυτό το συμπαγές σύστημα;
Το συνολικό μήκος της γραμμής κυμαίνεται από 8.000 mm έως 15.000 mm ανάλογα με τη διαμόρφωση και το πλάτος εργασίας, καθιστώντας την κατάλληλη για εγκαταστάσεις με περιορισμένο πάτωμα.Το σύστημα μπορεί επίσης να προσαρμοστεί με εναλλακτικές ρυθμίσεις των μονάδων για να ταιριάζει με συγκεκριμένες τοποθεσίες εργοστασίου.
Η γραμμή αυτή μπορεί να χειριστεί τόσο επίπεδα πάνελ όσο και επιφάνειες με προφίλ/οροφές;
Για την ολοκλήρωση των ταινιών άκρου, μπορούν να προστεθούν προαιρετικές ενότητες (μονοχρωματική εκτύπωση, επεξεργασία excimer ειδικής άκρου).Επικοινωνήστε με την ομάδα μηχανικών μας για συγκεκριμένες απαιτήσεις διαμόρφωσης.
Πώς η τεχνολογία excimer επιτυγχάνει την ιδιότητα της κατά των δακτυλικών αποτυπωμάτων;
Το 172nm excimer UV δημιουργεί μια μικροπλεγμένη δομή επιφάνειας σε μικροσκοπικό επίπεδο.η μικροδομή μειώνει την περιοχή επαφής για τα δακτυλικά αποτυπώματα, καθιστώντας τους λιγότερο εμφανείς και ευκολότερους να καθαριστούν.
Ποια είναι η τυπική διάρκεια ζωής των λαμπτήρων excimer και των UV LED;
Οι λαμπτήρες Excimer έχουν συνήθως διάρκεια ζωής αρκετών χιλιάδων έως δέκα χιλιάδων ωρών ανάλογα με τη συχνότητα χρήσης και τις συνθήκες λειτουργίας.Η τακτική βαθμονόμηση και η κατάλληλη συντήρηση θα μεγιστοποιήσουν τη διάρκεια ζωής των εξαρτημάτων.
Ο εξοπλισμός αυτός πληροί αυστηρές περιβαλλοντικές απαιτήσεις;
Ναι, η επικάλυψη με εκκιμερ απαιτεί σταθερές περιβαλλοντικές συνθήκες.Οι εργασίες πρέπει να ακολουθούν τις τυποποιημένες διαδικασίες για την αποφυγή μόλυνσης που επηρεάζει την επιφάνειαΩστόσο, η διαδικασία είναι εξαιρετικά αυτοματοποιημένη και βασίζεται ελάχιστα στη χειρωνακτική εργασία.
Είναι κατάλληλο για βαφές υπεριώδους ακτινοβολίας με βάση το νερό;
Ναι, το σύστημα είναι συμβατό με ένα ευρύ φάσμα UV-θεραπεύσιμων επιχρίσεων, συμπεριλαμβανομένων των UV με βάση το νερό, των UV με βάση το διαλύτη και των 100% στερεών συνθετικών UV.Πολυουρετάνες, και συστήματα PUA.
Μπορεί η γραμμή να αναβαθμιστεί σε μεγαλύτερη χωρητικότητα στο μέλλον;
Η μοντελοποιημένη σχεδίαση επιτρέπει αναβαθμίσεις των εξαρτημάτων.Συνιστούμε να καθορίσετε τη μεγαλύτερη διάσταση του πάνελ που προβλέπεται ότι χρειάζεστε κατά τη στιγμή της αγοράς για να αποφευχθούν μελλοντικά περιορισμοίΟι επιλογές προσαρμογής για ευρύτερα πλάτη εργασίας (έως 2600 mm) είναι διαθέσιμες σε μεγαλύτερα μοντέλα πλατφόρμας - συμβουλευτείτε την ομάδα πωλήσεων μας.
