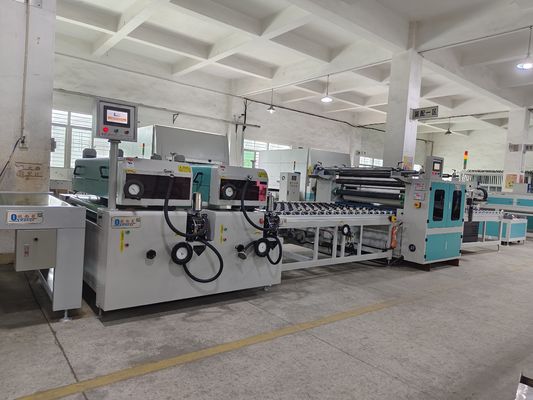

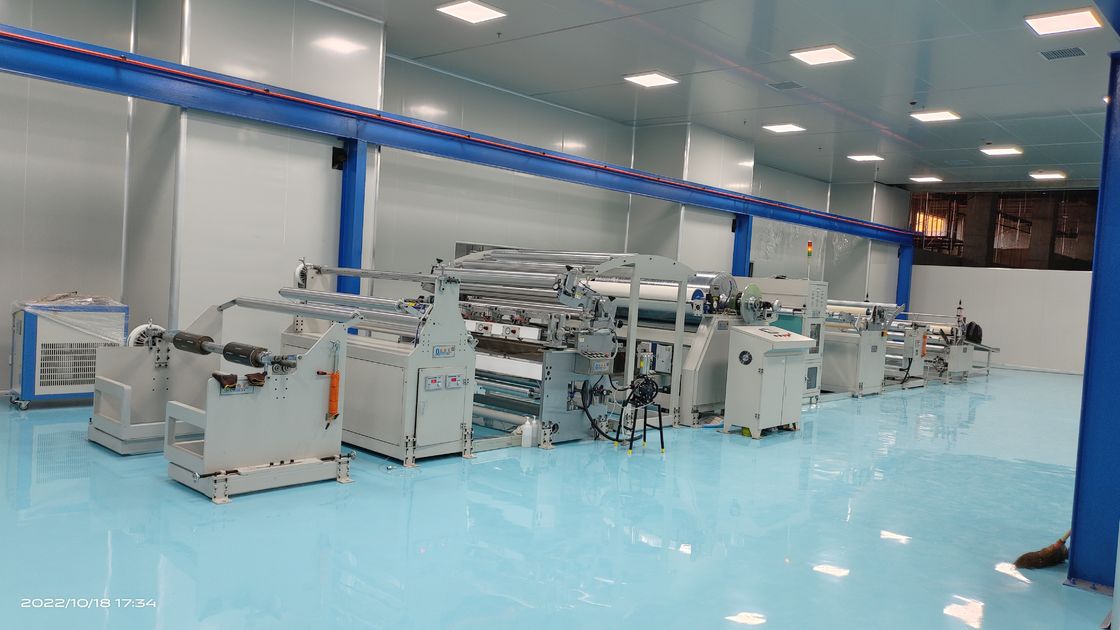

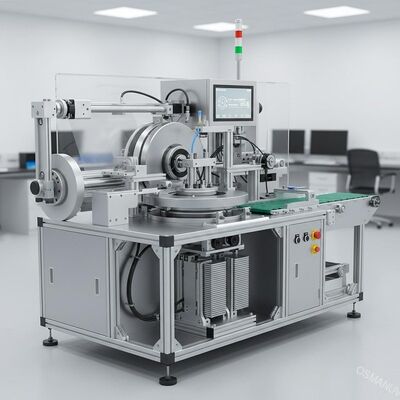

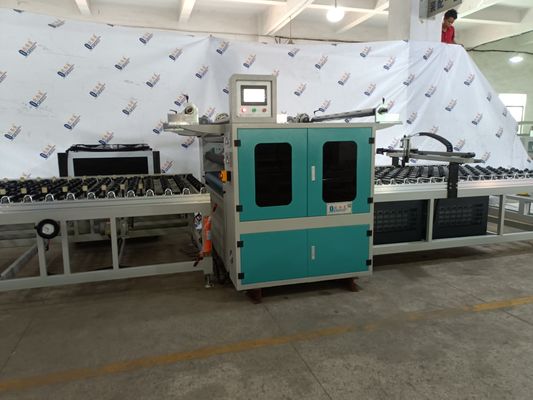

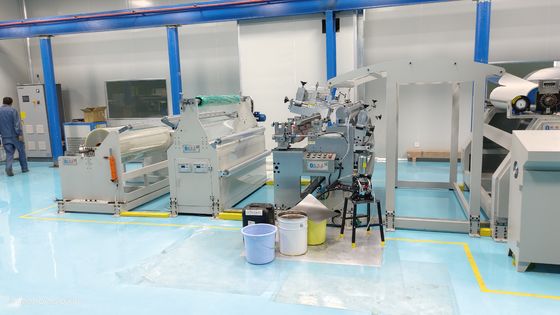

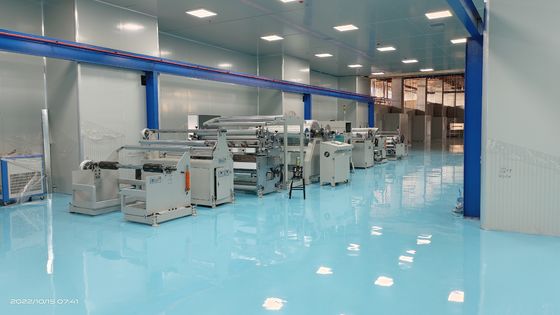

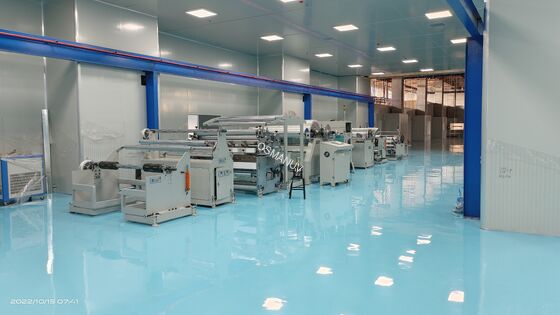

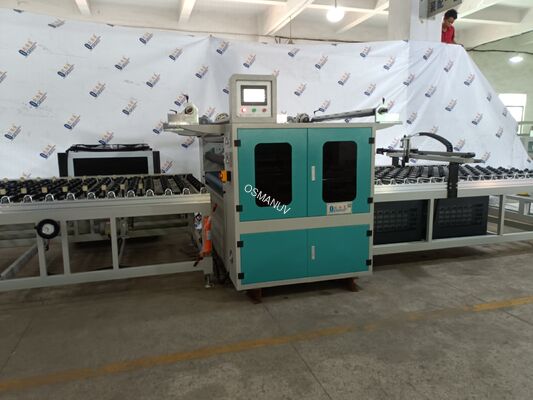

Πλήρως Αυτόματη Γραμμή Εκτύπωσης Ρολού-σε-Πλάκα για Νανοεκτύπωση Υψηλής Απόδοσης με Προσαρμόσιμη Πίεση
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Προσδιορισμός |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 30-45 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Ταχύτητα επίστρωσης: | Υψηλή ταχύτητα | Λαστιχένια διάμετρος: | 100 χλστ |
|---|---|---|---|
| συσκευασία: | Τυποποιημένη ξύλινη θήκη | Πλάτος εργασίας: | 600/1000/1300 |
| Κυλίνδρος δοσολογίας: | 164mm*1450mm | Εξουσία: | 45 kw |
| Κύλινδρος Qty: | 2 τεμ | Ηλεκτρικό κιβώτιο: | ανεξάρτητο ηλεκτρικό κιβώτιο |
| Επισημαίνω: | πλήρως αυτόματη μηχανή νανοεκτύπωσης,μηχανή επίστρωσης UV ρολού-σε-πλάκα,γραμμή εκτύπωσης με προσαρμόσιμη πίεση |
||
Περιγραφή προϊόντων
ΠΛΗΡΩΣ ΑΥΤΟΜΑΤΗ ΓΡΑΜΜΗ ΑΠΟΤΥΠΩΣΗΣ ROLL-TO-PLATE – ΝΑΝΟΑΠΟΤΥΠΩΣΗ ΥΨΗΛΟΥ ΟΓΚΟΥ ΛΙΘΟΓΡΑΦΙΑ ΓΙΑ ΟΠΤΙΚΑ & ΟΘΟΝΗ
Αυτόγραμμή παραγωγής αποτύπωσηςέχει σχεδιαστεί για αντιγραφή μικρο/νανοδομών υψηλής απόδοσης και υψηλής ανάλυσης με χρήση λιθογραφίας νανοαποτύπωσης UV (NIL) ή θερμικής αποτύπωσης. Υποστηρίζει άκαμπτα υποστρώματα (πυρίτιο, γυαλί, μέταλλο) και εύκαμπτες μεμβράνες (PET, PI, PEN). Το σύστημα ενσωματώνει επίστρωση, ευθυγράμμιση, αποτύπωση, σκλήρυνση και ξεκαλούπωμα.Η πίεση αποτύπωσης, η θερμοκρασία, η δόση UV και ο αριθμός των σταθμών είναι πλήρως προσαρμόσιμεςγια διάφορα συστήματα ρητίνης και μεγέθη σχεδίων.
Τεχνικές Παράμετροι
| Παράμετρος | Τυπική τιμή / εύρος | Επιλογή προσαρμογής |
|---|---|---|
| Τεχνολογία αποτύπωσης | UV-NIL / Θερμικό NIL | Υβριδικό UV+θερμικό προσαρμόσιμο |
| Μέγιστο μέγεθος υποστρώματος | Γκοφρέτα 300 mm × 300 mm (τετράγωνο) / 8″ | Προσαρμόσιμο έως 500 × 500 mm |
| Πίεση αποτύπωσης | 0,5 - 10 bar | Προσαρμόσιμο έως 50 bar |
| Εύρος θερμοκρασίας (θερμικό) | RT - 200°C | Προσαρμόσιμο έως 350 °C |
| Ένταση UV | 50 - 500 mW/cm² | Προσαρμόσιμο μήκος κύματος & ένταση |
| Ακρίβεια ευθυγράμμισης | ± 5 μm (std) / ± 0,5 μm (υψηλής ακρίβειας) | Προσαρμόσιμη οπτική ευθυγράμμιση |
| Παραγωγική απόδοση | 60 - 120 υποστρώματα/ώρα | Εξαρτάται από τον προσαρμόσιμο χρόνο κύκλου |
| Αποτύπωση ομοιομορφίας περιοχής | ≥ 95% | Προσαρμόσιμος έλεγχος πίεσης πολλαπλών ζωνών |
| Τροφοδοτικό | AC 400V / 50Hz (3-φασικό) | Προσαρμόσιμο στα 480V / 60Hz |
Εφαρμογές
- Διαθλαστικά οπτικά στοιχεία (DOE) & metalenses
- Κατασκευή κυματοδηγών επαυξημένης πραγματικότητας (AR) / εικονικής πραγματικότητας (VR).
- Αντιανακλαστικές (AR) & υδρόφοβες επιφάνειες
- Βιοϊατρικές μικρορευστές συσκευές
- Ευέλικτοι ηλεκτρονικοί και τυπωμένοι αισθητήρες
- Προσαρμόσιμο για οπτικά φιλμ προβολής μεγάλης περιοχής
Προσαρμογή
Παρέχουμεπλήρης προσαρμογή γραμμής παραγωγήςσυμπεριλαμβανομένου:
- Αριθμός σταθμών εκτύπωσης (μονοβάθμιο έως πολλαπλό βήμα)
- Μέθοδος μεταφοράς υποστρώματος (ρομπότ, μεταφορέας, ρολό σε ρολό)
- Τύπος διανομής ρητίνης (περιστροφή, μήτρα υποδοχής, ψεκασμός - προσαρμόσιμο)
- Σφραγίδα αποτύπωσης (μαλακό PDMS, σκληρός χαλαζίας, Ni shim) -προσαρμόσιμη βάση σφραγίδας
- Ενσωμάτωση Cleanroom (ISO 5 έως ISO 8 - προσαρμόσιμο)
- Διασύνδεση εργοστασιακού αυτοματισμού (SECS/GEM, OPC UA - προσαρμόσιμο)
Χαρακτηριστικά
- Υψηλή ομοιομορφία υπολειμματικού στρώματος< ± 5%
- Επιλογή χαμηλής δύναμης αποτύπωσης για εύθραυστα γραμματόσημα
- Έλεγχος ανάδρασης δύναμης και θερμοκρασίας σε πραγματικό χρόνο
- Αυτόματος κύκλος καθαρισμού σφραγίδων (προσαρμόσιμο διάστημα)
- Λειτουργία με βάση τη συνταγήμε γραμμικό κώδικα ή παρακολούθηση RFID
- Προσαρμόσιμο περίβλημα ασφαλείας & ελαφριές κουρτίνες
Υποστήριξη και Υπηρεσίες
- Παγκόσμια απομακρυσμένη διάγνωση (VPN / ασφαλής σήραγγα)
- Επί τόπου θέση σε λειτουργία και εκπαίδευση χειριστή (συμπεριλαμβάνονται έως και 5 ημέρες)
- Υποστήριξη μεταφοράς διαδικασίας - αντιστοίχιση προμηθευτή ρητίνης & σφραγίδας
- Προσαρμόσιμο συμβόλαιο συντήρησης(τριμηνιαία / εξαμηνιαία)
- Εγγύηση 24 μηνών για το θάλαμο αποτύπωσης και τους ενεργοποιητές
Συσκευασία και αποστολή
- Αντικραδασμικό κιβώτιο με έλεγχο υγρασίας
- Αποξηραντικές σακούλες σφραγισμένες με κενό για κρίσιμα οπτικά
- Αποστολή: FOB ή CIF -προσαρμόσιμη σήμανση παλετών και συσκευασία εξαγωγής
- Χρόνος παράδοσης: τυπικό 6 εβδομάδες,προσαρμοσμένες γραμμές 10 -14 εβδομάδες
Συχνές Ερωτήσεις
Ε1: Μπορώ να αποτυπώσω τρισδιάστατες δομές πολλαπλών επιπέδων;
Α: Ναι -Η αποτύπωση πολλαπλών βημάτων με ευθυγράμμιση είναι προσαρμόσιμη.
Ε2: Υποστηρίζει roll-to-roll;
Α: Το πρότυπο είναι από ρολό σε πλάκα.Η πλήρης διαμόρφωση R2R είναι προσαρμόσιμη.
Ε3: Μπορώ να χρησιμοποιήσω τη δική μου ρητίνη UV;
Α: Ναι -Η ένταση UV, ο χρόνος έκθεσης και η ατμόσφαιρα (καθαρισμός N2) είναι προγραμματιζόμενες και προσαρμόσιμες.
