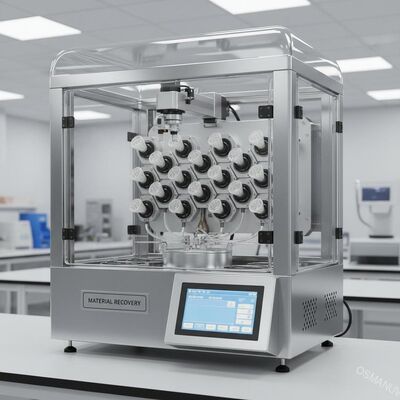

Σύστημα περιστροφικής επίστρωσης 24 θέσεων με έξυπνη ανάκτηση υλικού, προσαρμοσμένο τσοκ, ακροφύσιο για ελάχιστη απώλεια
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Προσδιορισμός |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Πάχος χαρτιού: | 80~600g/m2 | Μέγιστο πλάτος χαρτιού: | 1150mm |
|---|---|---|---|
| Συνολικό Βάρος: | 1350 κιλά | μεταφορά ταχύτητας: | 25 - 80 m/min |
| Ανώτατη ξανατυλίγοντας διάμετρος: | 1500 mm | Πλάτος επίστρωσης: | 2000 mm |
| Περιστρεφόμενη συσκευή: | χρησιμοποιώντας την περιστροφή 90º ηλεκτρική | Μεταφορικός ιμάντα: | PVC |
| Επισημαίνω: | Σύστημα επικάλυψης σπιν 24 θέσεων,σύστημα επικάλυψης περιστροφής με ανάκτηση υλικού,ειδικό ελαστικό περιστροφικής επικάλυψης με ακροφύσιο |
||
Περιγραφή προϊόντων
ΣΥΣΤΗΜΑ ΕΠΙΚΑΛΥΨΗΣ ΣΤΥΨΙΜΟΥ 24 ΘΕΣΕΩΝ ΜΕ ΕΞΥΠΝΗ ΑΝΑΚΤΗΣΗ ΥΛΙΚΟΥ | ΠΡΟΣΑΡΜΟΣΜΕΝΟ τσοκ & ακροφύσιο ΓΙΑ ΕΛΑΧΙΣΤΗ ΑΠΩΛΕΙΑ
Επισκόπηση προϊόντος
Αυτή η περιστρεφόμενη επίστρωση 24 σταθμών εξοικονόμησης υλικού έχει σχεδιαστεί για να ελαχιστοποιεί τα απόβλητα διαλύματος φωτοανθεκτικού, πολυιμιδίου ή πρόδρομων ουσιών σε γραμμές επίστρωσης υψηλής απόδοσης. Σε αντίθεση με τους συμβατικούς περιστρεφόμενους επιστρώσεις που απορρίπτουν την περίσσεια υγρού, το σύστημά μας ενσωματώνει προσαρμόσιμη ανακύκλωση αφαίρεσης άκρων (EBR), γραμμές διανομής χαμηλού νεκρού όγκου και λογική βελτιστοποίησης πριν από την υγρασία για μείωση της κατανάλωσης υλικού κατά 25-40%.
Καθένας από τους 24 σταθμούς λειτουργεί με ανεξάρτητη παρακολούθηση κλειστού βρόχου της χρήσης της λύσης. Το μηχάνημα μαθαίνει τον ελάχιστο όγκο που απαιτείται για ομοιόμορφη κάλυψη και στη συνέχεια προσαρμόζει αυτόματα τις ποσότητες διανομής ανά υπόστρωμα. Σε συνδυασμό με προσαρμόσιμα μπολ ανάκτησης διαλυτών, το σύστημα συλλέγει πάνω από το 85% της μη κλωσμένης χημικής ουσίας για επαναδιήθηση ή απόρριψη, μειώνοντας σημαντικά το κόστος ιδιοκτησίας.
Και οι 24 σταθμοί ελέγχονται από ένα κεντρικό PLC+HMI και η μονάδα υποστηρίζει προσαρμογή συνταγής ανά σταθμό - επιτρέποντας ταυτόχρονα διαφορετικά υλικά, καμπύλες περιστροφής και στρατηγικές αποθήκευσης σε παρακείμενους σταθμούς.
Τεχνικές Παράμετροι
| Παράμετρος | Τυπική τιμή | Προσαρμόσιμο εύρος (Εστίαση εξοικονόμησης υλικού) |
|---|---|---|
| Αριθμός σταθμών | 24 | 12 / 16 / 24 / 32 (προσαρμόσιμο) |
| Μέγιστο μέγεθος υποστρώματος | Διάμετρος 200 mm ή τετράγωνο 156×156 mm | 50 - 300 mm (προσαρμόσιμο τσοκ για χαμηλή απώλεια άκρων) |
| Εύρος ταχύτητας στυψίματος | 0 - 6000 σ.α.λ | 0 - 8000 σ.α.λ. (ήπια επιτάχυνση με χαμηλά απόβλητα) |
| Ποσοστό εξοικονόμησης υλικού | 30% κατά μέσο όρο | 10% - 50% (προσαρμόσιμη λογική διανομής) |
| Ελάχιστος όγκος διανομής ανά υπόστρωμα | 1,5 mL (για γκοφρέτα 150 mm) | 0,5 - 5 mL (προσαρμόσιμο σχέδιο ακροφυσίου) |
| Νεκρός όγκος στη διαδρομή υγρού | < 0,3 mL | < 0,1 mL (προσαρμοσμένος σωλήνας και βαλβίδα) |
| Λειτουργία εξοικονόμησης διαλύτη EBR | Μόνο τυπική κοπή άκρων | Μοτίβο EBR που καθορίζεται από το χρήστη (προσαρμόσιμο) |
| Ομοιομορφία επίστρωσης | < ±3% @3000 rpm | ±2% με χαμηλή ταχύτητα στυψίματος εξοικονόμησης υλικού |
| Αποτελεσματικότητα συλλογής χημικών αποβλήτων | 85% | Έως 92% (προσαρμοσμένο μπολ με σχέδιο αποχέτευσης) |
| Ειδοποίηση αναπλήρωσης χημικών | Εγχειρίδιο | Αυτόματη αναπλήρωση με παρακολούθηση κατανάλωσης (προσαρμόσιμη) |
| Τροφοδοτικό | 400V / 50 Hz / 3P | 208V - 480V (προσαρμόσιμο) |
| Αποτύπωμα μηχανής (Π×Β×Υ) | 2100 × 1200 × 1900 χλστ | προσαρμόσιμο πλάτος/βάθος για εφαρμογή σε καθαρό δωμάτιο |
Ενοποίηση γραμμής παραγωγής
Όταν ενσωματώνεται σε μια αποδοτική από άποψη υλικού γραμμή επίστρωσης, η περιστρεφόμενη επίστρωση 24 θέσεων συνδυάζεται με:
- Σύστημα διανομής χημικών χαμηλού νεκρού όγκου- 1-12 φιάλες με <0,5 mL υπολείμματα το καθένα
- Προ-βρεγμένος σταθμός- χρησιμοποιεί ανακυκλωμένο διαλύτη για προ-βρέξιμο υποστρωμάτων (εξοικονομώντας φρέσκο υλικό)
- Περιστρεφόμενη επίστρωση 24 θέσεων- κύρια μονάδα με μπολ εξοικονόμησης υλικού
- Αφαίρεση άκρων (EBR) με ανάκτηση διαλύτη-προσαρμόσιμο πλάτος και ταχύτητα κοπής
- Ψήσιμο και ψύξη μετά την επίστρωση- προαιρετικό
- Μονάδα ανακύκλωσης χημικών- διήθηση + επαναμίξη για μη κρίσιμα στρώματα
- Εξάτμιση με παγίδα συμπύκνωσης διαλύτη- ανακτά τον εξατμισμένο διαλύτη (>70%)
Εφαρμογές στοχοθέτησης
- Ημιαγωγική φωτοανθεκτική επίστρωση- ευαίσθητα στο κόστος fabs (μνήμη, λογική, συσκευές ισχύος)
- Ηλιακά κύτταρα περοβσκίτη- ακριβά πρόδρομα διαλύματα (Pb, οργανικά αλογονίδια)
- Στρώμα έγχυσης οπών OLED/QLED- ακριβά μελάνια PEDOT:PSS ή πολυμερή
- πιλοτικές γραμμές Ε&Α- όπου η ποσότητα υλικού είναι περιορισμένη
- MEMS & microfluidics- SU-8, BCB και άλλα πολυμερή υψηλού κόστους
- Επικάλυψη μπαταρίας λιθίου- εξοικονόμηση πολτού σε διαχωριστή ή ηλεκτρόδιο
- Οποιαδήποτε γραμμή παραγωγής όπου η χημική επίστρωση κοστίζει > 100 $/L
Προσαρμογή για μέγιστη εξοικονόμηση υλικού
Αυτή η περιστρεφόμενη επίστρωση 24 θέσεων είναι εξαιρετικά προσαρμόσιμη για την επίτευξη της καλύτερης οικονομίας πρώτων υλών:
- Τύπος ακροφυσίου διανομής- βελόνα, σχισμή ή σπρέι -προσαρμόσιμο για να ταιριάζει με το ιξώδες του διαλύματος
- Λογική διανομής όγκου- Εκμάθηση ελάχιστου όγκου σταθερής, δυναμικής ή υποβοηθούμενης από AI
- Μοτίβο αφαίρεσης χάντρας (EBR).- θέση, πλάτος, ταχύτητα καιενεργοποίηση/απενεργοποίηση ανακύκλωσης διαλυτών
- Σχέδιο αποστράγγισης μπολ- λεία διάτρηση έναντι ραβδώσεων - επηρεάζει το ποσοστό ανάκτησης
- Σύστημα ανάκτησης διαλυτών- ολοκληρωμένη απόσταξη ή απλό τύμπανο συλλογής
- Υλικό χημικής γραμμής- PP, PTFE ή ανοξείδωτος χάλυβας (αποτρέπει την απώλεια προσρόφησης)
- Ξέπλυμα πίσω πλευράς- προαιρετικό, με ειδικό ακροφύσιο χαμηλής ροής
- Προ-βρεγμένο πρόγραμμα- τύπος διαλύτη, όγκος, ταχύτητα στυψίματος -πλήρως προσαρμόσιμο ανά σταθμό
- Αναφορά- χρήση υλικού ανά βάρδια/εβδομάδα - προσαρμόσιμο ταμπλό
"Κάθε σταγόνα χημικής ουσίας υπολογίζεται - και κάθε μέθοδος εξοικονόμησης μπορεί να προσαρμοστεί στη διαδικασία σας."
Χαρακτηριστικά εξοικονόμησης υλικού
- Έξυπνη ανίχνευση ελάχιστου όγκου- μειώνει αυτόματα τη διανομή κατά 5% βήματα μέχρι να αποτύχει η ομοιομορφία
- Παρακολούθηση απορριμμάτων κλειστού βρόχου- Εμφάνιση σε πραγματικό χρόνο υλικού που αποθηκεύτηκε ανά 1000 υποστρώματα
- Πολλαπλή ρευστού χαμηλού νεκρού όγκου- <0,3 mL ολικό υπόλοιπο (τυποποιημένοι ανταγωνιστές: 2-5 mL)
- Βρόχος ανακύκλωσης διαλυτών EBR- χρησιμοποιημένος διαλύτης άκρης, φιλτραρισμένος και επαναχρησιμοποιημένος για προδιαβροχή
- Βαθμονόμηση μεμονωμένου σταθμού- κάθε όγκος ακροφυσίου μπορεί να κοπεί ξεχωριστά
- Ειδοποιήσεις για υπερβολική διανομή- σταματά τη γραμμή εάν η χρήση χημικών υπερβαίνει το όριο της συνταγής κατά >15%
- Βελτιστοποίηση τσοκ κενού- ελαχιστοποιεί τη ζώνη αποκλεισμού άκρων, εξοικονομώντας υλικό σε μεγάλα υποστρώματα
- Ακροφύσιο συλλογής σταγόνων- αποτρέπει την απώλεια μίας πτώσης κατά τη διάρκεια του δείκτη
Υποστήριξη και Υπηρεσίες
- Δωρεάν έλεγχος εξοικονόμησης υλικού- αναλύουμε τα τρέχοντα απόβλητά σας και εκτιμούμε τις δυνατότητες εξοικονόμησης
- 24/7 απομακρυσμένη υποστήριξη- για συντονισμό διανομής και εξοικονόμηση λογικής
- Επιτόπια βαθμονόμηση- προαιρετικό (2 ημέρες), συμπεριλαμβανομένου του όγκου των ακροφυσίων και του σχεδίου EBR
- 12 μήνες εγγύηση- επεκτείνεται σε 24 μήνες εάν μοιράζεστε τα μηνιαία δεδομένα εξοικονόμησης μαζί μας
- Ανταλλακτικά- Πρόγραμμα ταχείας αποστολής για ακροφύσια, βαλβίδες και σωλήνες
- Ενημέρωση λογισμικού- νέοι αλγόριθμοι εξοικονόμησης που παρέχονται δωρεάν για 2 χρόνια
Συσκευασία και αποστολή
| Είδος | Μέθοδος |
|---|---|
| Συσκευασία | Περιτύλιγμα συμβατό με χημικά + αποξηραντικό + κιβώτιο υποκαπνισμένου κόντρα πλακέ |
| Προστασία για τη διαδρομή του υγρού | Καθαρίζεται με N2 και καλύπτεται για να αποφευχθεί η ξήρανση των υπολειμμάτων |
| Όρος αποστολής | FOB / CIF / EXW (Σαγκάη / Shenzhen) |
| Χρόνος ανοχής | 45 - 55 εργάσιμες ημέρες (προσαρμοσμένο: +15 ημέρες) |
| Μεταφορά | Εμπορευματοκιβώτιο HC 40' (1 μονάδα) ή αεροπορική μεταφορά για επείγουσες παραγγελίες |
| Εγγραφα | Δήλωση CE, έκθεση επικύρωσης εξοικονόμησης υλικού, οδηγός συντήρησης |
Συχνές Ερωτήσεις
Ε1: Πώς ακριβώς εξοικονομεί υλικό το μηχάνημα σε σύγκριση με ένα τυπικό περιστρεφόμενο επίχρισμα;
Α: Τρεις τρόποι: ①τη μικρότερη δυνατή διανομή(προσαρμόσιμο ανά υλικό), ②Επαναχρησιμοποίηση διαλύτη EBRγια προδιαβροχή και ③υδραυλικά χαμηλού νεκρού όγκου(δεν έχει μείνει κανένα χημικό σε μακριά σωληνάρια). Η τυπική εξοικονόμηση είναι 30-40% κατά βάρος.
Ε2: Μπορώ να χρησιμοποιήσω την ίδια προσαρμοσμένη συνταγή αποθήκευσης και στους 24 σταθμούς;
Α: Ναι - ή μπορείτεπροσαρμογή ανά σταθμό. Παράδειγμα: ο σταθμός 1-6 χρησιμοποιεί αντίσταση χαμηλού κόστους χωρίς προτεραιότητα εξοικονόμησης, ο σταθμός 7-24 χρησιμοποιεί ακριβή αντίσταση με επιθετική εξοικονόμηση.
