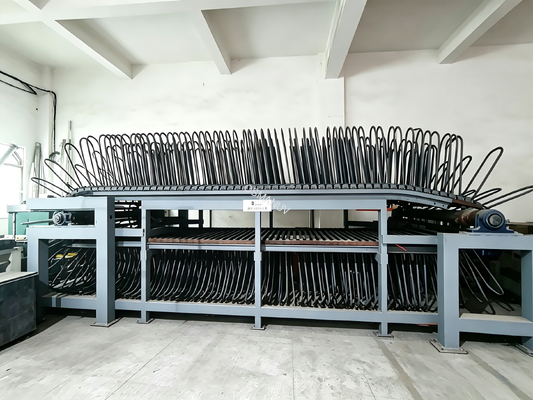

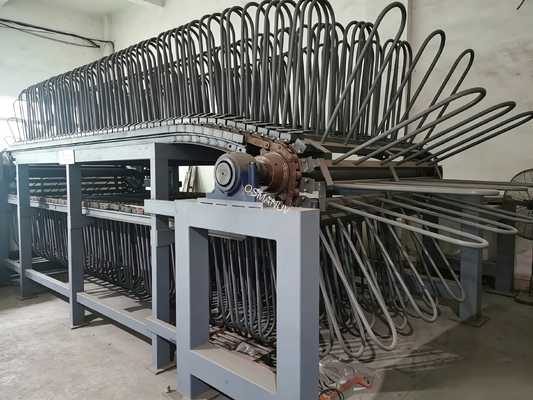

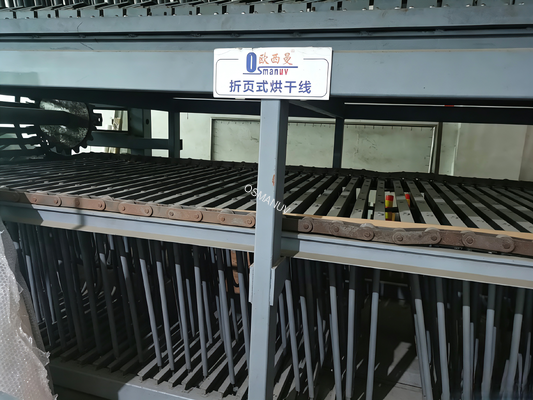

Μηχανή μετατροπής υδραυλικών πάνελ βαριάς χρήσης με αυτόματο έλεγχο PLC και προσαρμόσιμη χωρητικότητα φορτίου έως 50 τόνους

Μηχανή μετατροπής υδραυλικών πάνελ βαριάς χρήσης με αυτόματο έλεγχο PLC και προσαρμόσιμη χωρητικότητα φορτίου έως 50 τόνους
Μηχανή ανακύκλωσης υδραυλικών πλαισίων βαρέως τύπου για φύλλα ξύλου και μετάλλου – Προσαρμόσιμη χωρητικότητα φορτίου έως 50 τόνους & Αυτόματος έλεγχος PLC Αυτόπροσαρμόσιμη μηχανή ανανέωσης πάνελέχει σχεδιαστεί για αυτόματη ανατροπή επίπεδων πάνελ, σανίδων, φύλλων ή τεμαχίων κατά 180° κατά τη διάρκει...
Τόπος καταγωγής:Κίνα
Επωνυμία:OSMANUV
Πιστοποίηση:ISO9001
Αριθμός μοντέλου:OSMANUV
Ελάχιστη ποσότητα παραγγελίας:1 σετ
Τιμή:Διαπραγματεύσιμος
Προσαρμοσμένα χαρακτηριστικά προϊόντος
Επισημαίνω

Μηχάνημα κύκλου εργασιών με δυνατότητα προσαρμογής χωρητικότητας φόρτωσης

,

PLC Auto-Control Hydraulic Panel Flipper

,

Μετατροπέας Υδραυλικών Φύλλων βαρέως τύπου

Μέθοδος επίστρωσης:
Επίστρωση κυλίνδρων
Όγκος συσκευασίας:
2.5
Ταχύτητα επίστρωσης:
Υψηλή ταχύτητα
Πακέτο:
ξύλινη περίπτωση, κύβος χαρτοκιβωτίων
Λυχνία:
Χρησιμοποιήστε σωλήνα θέρμανσης από χαλαζία Ταϊβάν
Τύπος φανού:
Υπεριώδεις λαμπτήρες
Τρόπος ξήρανσης:
Υπεριώδες - ιάσιμο
Δυναμικό:
380V/50Hz
Περιγραφή προϊόντος
Μηχανή ανακύκλωσης υδραυλικών πλαισίων βαρέως τύπου για φύλλα ξύλου και μετάλλου – Προσαρμόσιμη χωρητικότητα φορτίου έως 50 τόνους & Αυτόματος έλεγχος PLC
Αυτόπροσαρμόσιμη μηχανή ανανέωσης πάνελέχει σχεδιαστεί για αυτόματη ανατροπή επίπεδων πάνελ, σανίδων, φύλλων ή τεμαχίων κατά 180° κατά τη διάρκεια των διαδικασιών παραγωγής. Διαθέσιμο σευδραυλικό βαρέως τύπου,ενσωματωμένη παραγωγή, καιηλεκτρονικά ακριβείαςδιαμορφώσεις.
Το σύστημα είναιπλήρως προσαρμόσιμοσε μέγεθος πάνελ, χωρητικότητα φορτίου, ταχύτητα κύκλου και μέθοδο σύσφιξης. Με την αυτοματοποίηση της διαδικασίας ανατροπής, το μηχάνημα μειώνει τη χειρωνακτική εργασία, αποτρέπει τις επιφανειακές γρατσουνιές και βελτιώνει την απόδοση παραγωγής. Χρησιμοποιείται ευρέως ως βοηθητικός εξοπλισμός στην ξυλουργική, την επεξεργασία μετάλλων, την κατασκευή ηλεκτρονικών ειδών και τις βιομηχανίες χύτευσης.
Αρχή λειτουργίας:Το πάνελ μεταφέρεται στον μηχανισμό αναστροφής, όπου οι βραχίονες σύσφιξης ή ένα τραπέζι αναστροφής συγκρατούν με ασφάλεια το τεμάχιο εργασίας. Το σύστημα μετάδοσης κίνησης (υδραυλικός κύλινδρος ή μηχανισμός μετάδοσης κίνησης κινητήρα) περιστρέφει το συσφιγμένο πάνελ κατά 180° με ελεγχόμενη, ομαλή κίνηση. Ο έλεγχος PLC εξασφαλίζει ακριβή τοποθέτηση και επαναλαμβανόμενους κύκλους. Το μηχάνημα υποστηρίζει τόσο αυτόματη (ενσωμάτωση) όσο και χειροκίνητη λειτουργία.
Τεχνικές Προδιαγραφές
Παράμετρος Υδραυλικό μοντέλο βαρέως τύπου Μοντέλο Ενσωματωμένης Παραγωγής Ηλεκτρονικό μοντέλο ακριβείας
Μέγιστη χωρητικότητα φορτίου (προσαρμόσιμη) 3 - 50 τόνοι 100 - 1000 κιλά 1 - 50 κιλά
Μέγιστο μέγεθος πίνακα (προσαρμόσιμο) Έως 1250×2600 χλστ Έως 610×610 χλστ Έως 610×610 χλστ
Ελάχιστο μέγεθος πίνακα 250×250 χλστ 250×250 χλστ Προσαρμόσιμο
Εύρος πάχους πάνελ (προσαρμόσιμο) 0,5 - 20 χλστ 0,05 - 20 χλστ 0,05 - 3,2 χλστ
Γωνία περιστροφής 180° (0-180° προσαρμόσιμο) 180° 180°
Ταχύτητα κύκλου (προσαρμόσιμη) 8 - 12 τεμ./λεπτό 8 - 12 τεμ./λεπτό Προσαρμόσιμο
Ταχύτητα μεταφορέα (προσαρμόσιμη) 0 - 20 m/min 0 - 20 m/min 0 - 20 m/min
Μέθοδος οδήγησης (προσαρμόσιμη) Υδραυλικός κύλινδρος Υδραυλικός / μηχανισμός γραναζιών Μοτέρ + γρανάζι
Σύστημα ελέγχου Οθόνη αφής PLC + HMI Οθόνη αφής PLC + HMI PLC + HMI
Τροφοδοτικό (προσαρμόσιμο) 380V, 50/60Hz, 3φασ 220V/380V, 50/60Hz 220V, 50/60Hz
Κατανάλωση ρεύματος 3 - 5 kW 0,3 - 3 kW 0,3 - 1 kW
Ύψος εργασίας (προσαρμόσιμο) 900±50 mm 900±50 mm Προσαρμόσιμο
Τυπική εφαρμογή Βαριά πάνελ, μεταλλικά φύλλα Ξύλινα πάνελ, σανίδες, κόντρα πλακέ Κυκλώματα, λεπτά φύλλα
Εφαρμογές
  • Βιομηχανία ξυλουργικής:Αναποδογυρίζοντας κόντρα πλακέ, μοριοσανίδες, MDF κατά την παραγωγή για επεξεργασία διπλής όψης
  • Επεξεργασία μετάλλων:Τόρνευση φύλλων χάλυβα/αλουμινίου για κοπή, συγκόλληση και επεξεργασία επιφανειών
  • Κατασκευή ηλεκτρονικών:Αναποδογυρίζοντας πλακέτες κυκλωμάτων για τοποθέτηση και επιθεώρηση εξαρτημάτων
  • Χύτευση και χύτευση:Αναστροφή καλουπιών άμμου και χυτών σε γραμμές χυτηρίου
  • Συσκευασία & logistics:Τόρνευση συσκευασμένων προϊόντων για επισήμανση και στοίβαξη
  • Ανταλλακτικά αυτοκινήτων:Ανατροπή μεγάλων εξαρτημάτων για συναρμολόγηση και επιθεώρηση
Επιλογές προσαρμογής
Αυτή η μηχανή τζίρου είναιεξαιρετικά προσαρμόσιμογια να καλύψετε τις συγκεκριμένες απαιτήσεις παραγωγής σας:
  • Μέγεθος πάνελ και χωρητικότητα φόρτωσης:Από μικρές πλακέτες κυκλωμάτων (250×250mm) έως μεγάλους πίνακες (1250×2600mm+) -πλήρως προσαρμόσιμο
  • Ικανότητα φόρτωσης:Από 1 κιλό έως 50 τόνους -προσαρμόσιμομε βάση το βάρος του τεμαχίου εργασίας
  • Πάχος πάνελ:0,05 mm έως 20 mm + -προσαρμόσιμο
  • Μέθοδος οδήγησης:Υδραυλικός κύλινδρος (βαρέως τύπου), μηχανισμός μετάδοσης κίνησης ή πνευματικός -προσαρμόσιμο
  • Μέθοδος σύσφιξης:Πλαϊνή σύσφιξη, επάνω σύσφιξη ή αναρρόφηση κενού -προσαρμόσιμο
  • Ύψος εργασίας:Τυπικό 900±50mm;προσαρμόσιμονα ταιριάζει με το ύψος της γραμμής σας
  • Σύστημα ελέγχου:Χειροκίνητο, ημιαυτόματο ή πλήρως αυτόματο με PLC -προσαρμόσιμο
  • Ταχύτητα κύκλου:8-12 τεμ./λεπτό στάνταρ.προσαρμόσιμογια μεγαλύτερη απόδοση
  • Τύπος μεταφορέα:Μεταφορέας ιμάντα, ρολό ή αλυσίδα -προσαρμόσιμο
  • Δυναμικό:220V/380V/415V -προσαρμόσιμοσύμφωνα με τα τοπικά πρότυπα
  • Κύλινδροι χωρίς σήμανση:Προαιρετική επίστρωση από καουτσούκ/ουρεθάνη για την αποφυγή ζημιών στην επιφάνεια -προσαρμόσιμο
Βασικά Χαρακτηριστικά
  • Αυτόματη ανατροπή:Εξαλείφει το χειροκίνητο χειρισμό - μειώνει την ένταση εργασίας και αυξάνει την ασφάλεια
  • Προστασία επιφάνειας:Η ομαλή, ελεγχόμενη κίνηση αποτρέπει τις γρατσουνιές και τις ζημιές στα πάνελ
  • Έλεγχος PLC:Αξιόπιστος, προγραμματιζόμενος λογικός έλεγχος με χειροκίνητη και αυτόματη λειτουργία
  • Υψηλή ταχύτητα κύκλου:Έως 12 τεμάχια ανά λεπτό για γραμμές παραγωγής υψηλής απόδοσης
  • Στιβαρή κατασκευή:Πλαίσιο από χάλυβα βαρέως τύπου και εξαρτήματα υψηλής αντοχής για λειτουργία 24/7
  • Συμπαγές αποτύπωμα:Σχεδιασμός εξοικονόμησης χώρου - ταιριάζει στις υπάρχουσες διατάξεις παραγωγής
  • Χαρακτηριστικά ασφαλείας:Διακοπή έκτακτης ανάγκης, προστασία υπερφόρτωσης, κλειδωμένα προστατευτικά ασφαλείας
  • Ακριβής τοποθέτηση:Οι αισθητήρες και οι διακόπτες ορίου εξασφαλίζουν ακριβή περιστροφή 180°
  • Χαμηλό θόρυβο και κατανάλωση ενέργειας:Ομαλή λειτουργία με βελτιστοποιημένα συστήματα μετάδοσης κίνησης
  • Εύκολη ενσωμάτωση:Μπορεί να συνδεθεί με εξοπλισμό upstream/downstream σε αυτοματοποιημένες γραμμές
Υποστήριξη και Υπηρεσίες
  • Δωρεάν διαβούλευση με τη διαδικασία - στείλτε τις προδιαγραφές του πίνακα για συμβουλές διαμόρφωσης
  • Προσαρμοσμένη σχεδίαση διάταξης για το δάπεδο παραγωγής σας
  • Επιτόπια εγκατάσταση και θέση σε λειτουργία (προσαρμόσιμοπακέτα υποστήριξης)
  • Περιλαμβάνεται πρόγραμμα εκπαίδευσης χειριστή
  • Απομακρυσμένη αντιμετώπιση προβλημάτων μέσω βιντεοκλήσης ή παρακολούθησης IoT
  • 12 μήνες εγγύηση στα μηχανικά εξαρτήματα (εξαιρούνται τα αναλώσιμα)
  • Διαθεσιμότητα ανταλλακτικών από περιφερειακές αποθήκες
  • Δια βίου τεχνική υποστήριξη μέσω τηλεφώνου, email ή συνομιλίας
Συσκευασία και αποστολή
  • Συσκευασία:Αντισκωριακή μεμβράνη + ενισχυμένο ξύλινο κιβώτιο (με επένδυση αφρού για ευαίσθητα εξαρτήματα - πίνακας ελέγχου, αισθητήρες)
  • Τυπικός χρόνος παράδοσης μοντέλου:10-15 ημέρες μετά την επιβεβαίωση της παραγγελίας
  • Χρόνος παράδοσης προσαρμοσμένης διαμόρφωσης:15-30 ημέρες (περισσότερο για προσαρμοσμένα μεγέθη ή διαμορφώσεις βαρέως τύπου)
  • Αποστολή:FOB Σαγκάη / CIF δια θαλάσσης, αεροπορικώς ή σιδηροδρομικώς
  • Προσαρμόσιμο:Εξαγωγή κιβωτίων, προσαρμοσμένη επισήμανση, τεκμηρίωση θύρας προορισμού
Συχνές Ερωτήσεις
Σε τι χρησιμεύει μια μηχανή ανανέωσης πάνελ;
Μια μηχανή ανανέωσης πάνελ (翻板机) χρησιμοποιείται για την αυτόματη ανατροπή επίπεδων πάνελ, σανίδων ή τεμαχίων κατά 180° κατά την παραγωγή. Αποτρέπει τις επιφανειακές γρατσουνιές, μειώνει τη χειρωνακτική εργασία, βελτιώνει την ασφάλεια και αυξάνει την αποδοτικότητα της παραγωγής. Χρησιμοποιείται συνήθως σε βιομηχανίες ξυλουργικής, επεξεργασίας μετάλλων, ηλεκτρονικών και χύτευσης.
Ποια μεγέθη και ποια βάρη πάνελ μπορεί να χειριστεί αυτό το μηχάνημα;
Το μέγεθος του πίνακα και η χωρητικότητα φορτίου είναιπροσαρμόσιμοστις ανάγκες σας. Τα τυπικά μοντέλα χειρίζονται πάνελ από 250×250mm έως 1250×2600mm, με πάχος από 0,05mm έως 20mm. Η χωρητικότητα φόρτωσης κυμαίνεται από 1kg έως 50 τόνους ανάλογα με τη διαμόρφωση.
Ποια είναι η τυπική ταχύτητα κύκλου;
Η τυπική ταχύτητα κύκλου είναι8-12 τεμάχια ανά λεπτόγια μοντέλα ενσωματωμένης παραγωγής. Οι υψηλότερες ταχύτητες είναιπροσαρμόσιμομε βάση τις απαιτήσεις παραγωγής σας.
