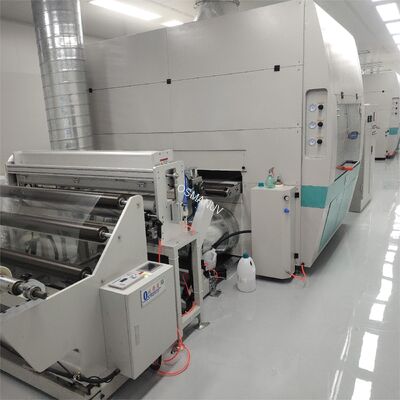

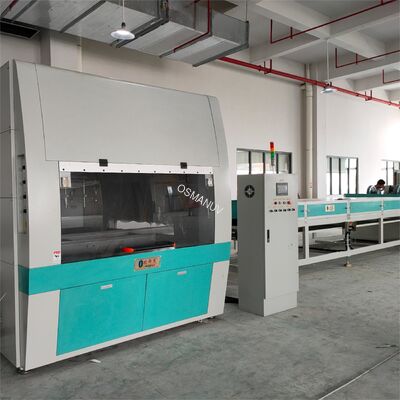

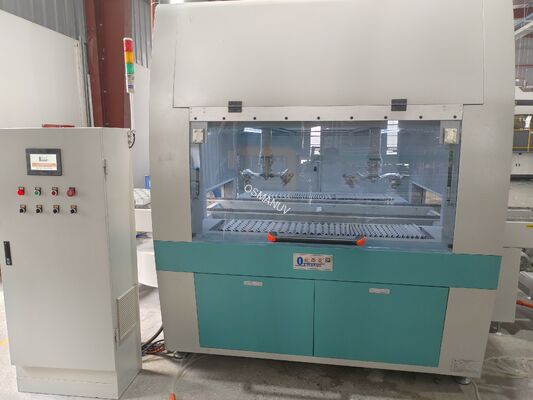

Προσαρμόσιμη Αρθρωτή Γραμμή Ψεκασμού για Μορφοποιημένο Πολτό
Αυτή η γραμμή παραγωγής ψεκασμού έχει σχεδιαστεί για την εφαρμογή ομοιόμορφων, υψηλής απόδοσης επιστρώσεων φραγμού — αδιάβροχων, αδιαπέραστων από λάδι και ανθεκτικών στη θερμότητα — σε προϊόντα επιτραπέζιας σκευής και συσκευασίας από μορφοποιημένο πολτό. Το σύστημα χρησιμοποιεί προγραμματιζόμενους ρομποτικούς βραχίονες ή αυτοματοποιημένα πιστόλια ψεκασμού για την ομοιόμορφη εφαρμογή λειτουργικών επιστρώσεων με βάση νερό ή διαλύτη στις εσωτερικές και εξωτερικές επιφάνειες προϊόντων από μορφοποιημένο πολτό.
Τα ρομποτικά συστήματα ψεκασμού προσφέρουν απόδοση μεταφοράς υλικού ≥85%, μειώνοντας δραστικά τη σπατάλη υλικού σε σύγκριση με τον χειροκίνητο ψεκασμό (απόδοση 30-40%). Οι προσαρμόσιμες παράμετροι ψεκασμού περιλαμβάνουν τη γωνία του πιστολιού, την απόσταση, τον ρυθμό ροής και το πλάτος του μοτίβου για να προσαρμόζονται σε διαφορετικές γεωμετρίες προϊόντων και ιξώδη επιστρώσεων. Το σύστημα εξαλείφει αποτελεσματικά τις τρύπες καρφίτσας, τις γραμμές και τη μη ομοιόμορφη πάχος φιλμ που είναι συνηθισμένα στη χειροκίνητη εφαρμογή.
Με έξυπνο έλεγχο PLC και λειτουργία βάσει συνταγής, ο εξοπλισμός υποστηρίζει πλήρως προσαρμόσιμα προφίλ στεγνώματος, προγράμματα διαδρομής ψεκασμού και σχέδια εξαρτημάτων προϊόντων για να προσαρμόζεται σε διαφορετικές γεωμετρίες προϊόντων, συνθέσεις επιστρώσεων και ρυθμούς παραγωγής.
Τεχνικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή / Εύρος |
Επιλογές Προσαρμογής |

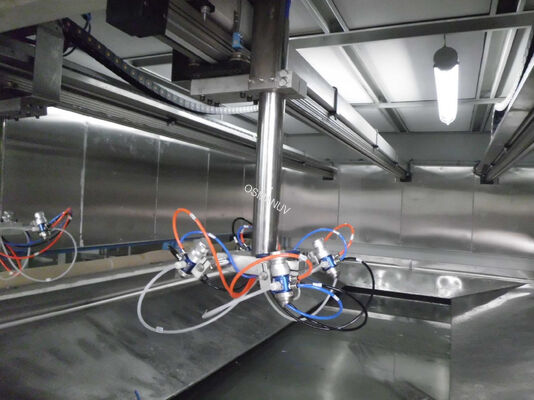

| Τύπος Ρομπότ |
Αρθρωτός βιομηχανικός βραχίονας 6 αξόνων (στάνταρ); Καρτεσιανός ή SCARA προαιρετικά |
Προσαρμόσιμος εμβέλεια, ωφέλιμο φορτίο και ακρίβεια |

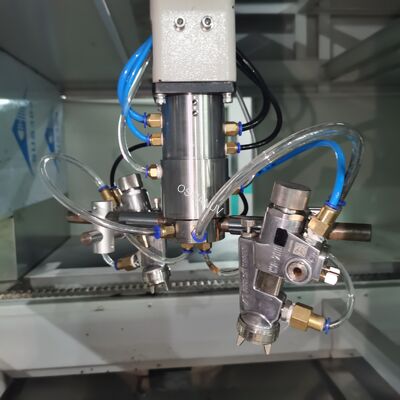

| Τύπος Πιστολιού Ψεκασμού |
Χωρίς αέρα / HVLP / Με αέρα υποβοήθησης χωρίς αέρα (επιλέξιμο) |
Προσαρμόσιμος μεγέθη ακροφυσίων (0,8-2,0 mm) |
| Τεχνολογία Ψεκασμού |
Υψηλής απόδοσης μεταφοράς με αέρα υποβοήθησης χωρίς αέρα |
Προσαρμόσιμος σε υπερηχητικό ή χαμηλής ροής ψεκασμό για εξαιρετικά λεπτές επιστρώσεις |
| Απόδοση Μεταφοράς Επίστρωσης |
≥85% (στάνταρ); έως 95% με βελτιστοποιημένες ρυθμίσεις |
Βελτιστοποιημένο μέσω προσαρμόσιμα παραμέτρων ψεκασμού |
| Ακρίβεια Επανατοποθέτησης |
±0,05 mm (ρομποτικό) / ±0,5 mm (καθοδηγούμενο από όραση) |
Προσαρμόσιμος βάσει απαιτήσεων ανοχής προϊόντος |
| Ομοιομορφία Επίστρωσης |
±3% απόκλιση πάχους φιλμ |
Βελτιστοποιημένο μέσω ελέγχου κλειστού βρόχου |
| Ταχύτητα Ψεκασμού |
0 - 1.500 mm/s (ρυθμιζόμενο) |
Προσαρμόσιμος προφίλ ταχύτητας |
| Μέγιστο Μέγεθος Προϊόντος (Μ×Π×Υ) |
800 × 600 × 300 mm (στάνταρ); διαθέσιμα μεγαλύτερα μεγέθη |
Προσαρμόσιμος εξαρτήματα και πλάτος μεταφορικής ταινίας |
| Πάχος Επίστρωσης (Υγρό) |
Ρυθμιζόμενο: 0,01 - 0,50 mm |
Ρυθμίζεται μέσω ρυθμού ροής και μοτίβου ψεκασμού |
| Συμβατοί Τύποι Επιστρώσεων |
Ακρυλικά με βάση νερό, PE, PLA, βιολογικά πολυμερή, επιστρώσεις φραγμού χωρίς PFAS, βερνίκια με βάση διαλύτη, επιστρώσεις που σκληραίνουν με UV |
Προσαρμόσιμος για συγκεκριμένες συνθέσεις επιστρώσεων |
| Εύρος Ιξώδους Επίστρωσης |
20 - 500 cP (στάνταρ); έως 2.000 cP με προαιρετική αντλία |
Προσαρμόσιμος αντλία και σύστημα παροχής υγρού |
| Μέθοδος Στεγνώματος |
Πολλαπλών ζωνών IR + εξαναγκασμένος ζεστός αέρας |
Προσαρμόσιμος: μόνο IR, μόνο ζεστός αέρας, UV-LED ή NIR |
| Εύρος Θερμοκρασίας Στεγνώματος |
40 - 150°C (ανεξάρτητος έλεγχος PID ζώνης) |
Προσαρμόσιμος προφίλ θερμοκρασίας |
| Αριθμός Πιστολιών Ψεκασμού |
1 - 8 πιστόλια (στάνταρ διαμόρφωση) |
Προσαρμόσιμος αριθμός σταθμών |
| Τροφοδοτικό |
380V / 400V / 460V, 50/60Hz, 3 φάσεις |
Διαμορφώσιμο σε περιφερειακά πρότυπα (π.χ., 220V/60Hz) |
| Σύστημα Ελέγχου |
PLC με οθόνη αφής HMI 10-15 ιντσών, αποθήκευση 100+ συνταγών |
Προσαρμόσιμος πρωτόκολλα αυτοματισμού (PROFIBUS, Ethernet/IP) |
| Καταγραφή Δεδομένων |
USB, Ethernet/IP, Profinet· προαιρετικό OPC-UA για ενσωμάτωση MES |
Προσαρμόσιμος μορφές αναφοράς δεδομένων |
| Κατανάλωση Αέρα |
0,6 - 0,8 MPa, 1,2 m³/min (στάνταρ) |
Προσαρμόσιμος ανά διαμόρφωση πιστολιού |
| Συνολικές Διαστάσεις Γραμμής (Μ×Π×Υ) |
Περίπου 3.200 - 15.000 × 1.800 - 3.000 × 2.200 mm |
Προσαρμόσιμος διάταξη και αποτύπωμα |
| Υλικά (Επιφάνειες Επαφής) |
Ανοξείδωτος χάλυβας SUS304 ποιότητας τροφίμων |
-- |
| Χαρακτηριστικά Ασφαλείας |
Κουρτίνα φωτός, διακόπτες έκτακτης ανάγκης, διακόπτης ασφαλείας περιβλήματος, απαγωγή καυσαερίων αντιεκρηκτικού τύπου, προστασία από υπερθέρμανση |
Προσαρμόσιμος ανά απαιτήσεις εργοστασίου |
Σημείωση: Όλες οι τεχνικές παράμετροι είναι προσαρμόσιμα για να καλύψουν συγκεκριμένες απαιτήσεις παραγωγής και προδιαγραφές προϊόντων.
Εφαρμογές
- Είδη Εστίασης: Εσωτερική και εξωτερική επίστρωση φραγμού για πιάτα, μπολ, κουτιά τύπου clamshell, κουτιά γευμάτων, θήκες για ποτήρια — διασφάλιση απόδοσης ανθεκτικής στο νερό και στο λάδι με επιστρώσεις χωρίς PFAS
- Δίσκοι Αυγών & Δίσκοι Παραγωγής: Επίστρωση φραγμού υγρασίας για συσκευασίες φρούτων και λαχανικών για παράταση της διάρκειας ζωής· μειώνει την απορρόφηση νερού (τιμή Cobb) και αποτρέπει τη διαρροή
- Συσκευασίες Ηλεκτρονικών: Αντιστατική επίστρωση για δίσκους που περιέχουν ημιαγωγούς, πλακέτες κυκλωμάτων, σκληρούς δίσκους — απαιτεί ακριβή ομοιομορφία επίστρωσης
- Βιομηχανικές Συσκευασίες: Γωνιακοί προστατευτικοί, προστατευτικά άκρων, υποστηρίγματα παλετών — ανθεκτική επίστρωση για μηχανική προστασία με ενισχυμένη ακαμψία
- Δίσκοι Ιατρικών Συσκευών: Αποστειρωμένη συσκευασία φραγμού με υψηλές απαιτήσεις συμβατότητας με καθαρό χώρο
- Συσκευασίες Καλλυντικών: Premium ένθετα από μορφοποιημένη ίνα και δίσκοι προβολής — αισθητική και λειτουργική επίστρωση
- Ένθετα Φαρμακευτικών Blister Pack: Δίσκοι χαπιών που απαιτούν ομοιόμορφη, ποιότητας τροφίμων επίστρωση φραγμού
Συμβατότητα Υλικών: Κατάλληλο για διάφορες συνθέσεις πολτού, συμπεριλαμβανομένου του πολτού μπαμπού, του μπαγκάς (πολτός ζαχαροκάλαμου) και του ανακυκλωμένου χαρτοπολτού. Η έρευνα επιβεβαιώνει ότι ο ψεκασμός βελτιώνει την αντοχή στο νερό (μείωση έως και 30 φορές της τιμής Cobb), την αντοχή στο λάδι, τις ιδιότητες φραγμού υγρασίας και τη μηχανική ακαμψία μέσω επιστρώσεων νανοκυτταρίνης ή πολυουρεθάνης, με προσαρμόσιμα ρυθμίσεις παραμέτρων για διαφορετικές συνθέσεις ινών και πάχη προϊόντων.
Επιλογές Προσαρμογής
- Διαμόρφωση Ρομπότ: Προσαρμόσιμος εμβέλεια βραχίονα ρομπότ, χωρητικότητα ωφέλιμου φορτίου, αριθμός αξόνων (6-αξονικό στάνταρ, SCARA ή καρτεσιανό προαιρετικά)
- Σύστημα Πιστολιών Ψεκασμού: Προσαρμόσιμος τύποι πιστολιών (χωρίς αέρα, HVLP, υπερηχητικό, περιστροφικό ψεκασμό χαμηλής ροής), μεγέθη ακροφυσίων και αριθμός πιστολιών (1-8)
- Προγραμματισμός Διαδρομής Ψεκασμού: Προσαρμόσιμος αλγόριθμοι διαδρομής για σύνθετες 3D γεωμετρίες· η καθοδήγηση από όραση αντισταθμίζει τη διακύμανση διαστάσεων του προϊόντος
- Εξαρτήματα Προϊόντων (Φωλιές): Προσαρμόσιμος ειδικά εξαρτήματα για κάθε σχήμα προϊόντος με σύστημα γρήγορης αλλαγής· αλλαγή <5 λεπτά μέσω ανάκλησης συνταγής
- Διαμόρφωση Ζωνών Στεγνώματος: Προσαρμόσιμος προφίλ στεγνώματος — προσθήκη UV-LED, τροποποίηση αναλογίας IR/ζεστού αέρα, ενσωμάτωση NIR για βιοπολυμερή ευαίσθητα στη θερμότητα
- Διεπαφή Ελέγχου: Προσαρμόσιμος επίπεδα αυτοματισμού — χειροκίνητο, ημιαυτόματο ή πλήρως αυτοματοποιημένο με ενσωμάτωση MES/ERP
- Μήκος και Διάταξη Γραμμής: Προσαρμόσιμος διαμόρφωση γραμμής — συμπαγής τοποθέτηση για περιορισμένο χώρο ή εκτεταμένη μεταφορική ταινία για γραμμές μεγάλης κλίμακας
- Συμβατότητα Καθαρού Χώρου: Προσαρμόσιμος ενσωμάτωση καθαρού χώρου — ISO 5 έως ISO 8 με φιλτράρισμα HEPA/ULPA και περίβλημα θετικής πίεσης
- Παράμετροι Επίστρωσης: Προσαρμόσιμος προκαθορισμένα και ρυθμιζόμενα προγράμματα για διαφορετικά υλικά επίστρωσης, ιξώδη και στόχους εφαρμογής
- Ενσωμάτωση Συστήματος: Προσαρμόσιμος διεπαφές I/O (Ethernet/IP, Profinet, ξηρές επαφές) για απρόσκοπτη ενσωμάτωση με υπάρχοντα πρέσες μορφοποίησης πολτού και συστήματα αυτοματισμού εργοστασίου
Βασικά Χαρακτηριστικά
- Ρομποτική Ακρίβεια: Αρθρωτός βραχίονας 6 αξόνων με επαναληψιμότητα ±0,05 mm εξασφαλίζει 100% σταθερή κάλυψη σε σύνθετες 3D γεωμετρίες, εξαλείφοντας τις τρύπες καρφίτσας και τις γραμμές που είναι συνηθισμένες στον χειροκίνητο ψεκασμό
- Υψηλή Απόδοση Μεταφοράς: Η προηγμένη τεχνολογία ψεκασμού με αέρα υποβοήθησης χωρίς αέρα επιτυγχάνει ≥85% απόδοση μεταφοράς υλικού — σημαντικά υψηλότερη από τον χειροκίνητο ψεκασμό (30-40%), μειώνοντας το κόστος υλικού επίστρωσης έως και 40%
- Καθοδήγηση από Όραση: Το σύστημα όρασης αντισταθμίζει τη διακύμανση διαστάσεων στα προϊόντα από μορφοποιημένο πολτό, διασφαλίζοντας ακριβή ευθυγράμμιση διαδρομής ψεκασμού σε κάθε κύκλο
- Σύστημα Χρωμάτων Κλειστού Βρόχου: Παρακολούθηση ρυθμού ροής και πίεσης σε πραγματικό χρόνο με αυτόματο έλεγχο ιξώδους διατηρεί σταθερή ποιότητα επίστρωσης και μειώνει τη σπατάλη
- Αλλαγή Εργασίας Βάσει Συνταγής: Αποθήκευση 100+ συνταγών· αλλαγή μεταξύ οικογενειών προϊόντων ή συνθέσεων επιστρώσεων σε <5 λεπτά — ιδανικό για ευέλικτη παραγωγή
- Ενσωματωμένο Σταδιακό Στέγνωμα: IR + εξαναγκασμένος ζεστός αέρας ή UV-LED ενσωματωμένο στέγνωμα εξαλείφει ξεχωριστούς φούρνους σκλήρυνσης και διπλό χειρισμό, μειώνοντας το απόθεμα ενδιάμεσης παραγωγής
- Σχεδιασμός Εξοικονόμησης Ενέργειας: Ανεμιστήρες ελεγχόμενοι από VFD, ζώνες IR που ενεργοποιούνται μόνο με την παρουσία προϊόντος και λειτουργία αναμονής μειώνουν την κατανάλωση ενέργειας
- Αυτόματος Καθαρισμός Ακροφυσίων: Σχεδιασμός κατά της απόφραξης με προγραμματιζόμενους κύκλους καθαρισμού ελαχιστοποιεί τον χρόνο διακοπής λειτουργίας και διασφαλίζει σταθερή ποιότητα ψεκασμού
- Κατασκευή Ποιότητας Τροφίμων: Όλες οι επιφάνειες επαφής με προϊόντα από ανοξείδωτο χάλυβα SUS304 διασφαλίζουν τη συμμόρφωση με τα πρότυπα ασφάλειας τροφίμων
- Πλήρης Ιχνηλασιμότητα Δεδομένων: Καταγραφή παρτίδας ταχύτητας ψεκασμού, θερμοκρασίας, βάρους επίστρωσης και χρόνων κύκλου για συμμόρφωση με τον ποιοτικό έλεγχο και ελέγχους πιστοποίησης ISO
- Αντιεκρηκτικός Σχεδιασμός: Προαιρετικό αντιεκρηκτικό περίβλημα και σύστημα απαγωγής για επιστρώσεις με βάση διαλύτη —προσαρμόσιμα επιλογή
- Βαριάς Κατασκευής Αρθρωτή Κατασκευή: Κλιμακούμενη από 1 έως 8 πιστόλια ψεκασμού· επεκτάσιμη για μελλοντικές αναβαθμίσεις χωρητικότητας μέσω βιδωτών τμημάτων
- Ασφάλεια & Συμμόρφωση: Ενσωματωμένες κουρτίνες φωτός, διακόπτες έκτακτης ανάγκης, διακόπτες ασφαλείας περιβλήματος, προστασία από υπερθέρμανση· πιστοποίηση CE και ISO9001
Υποστήριξη και Υπηρεσίες
- Εγκατάσταση & Θέση σε Λειτουργία: Εγκατάσταση, βαθμονόμηση και προγραμματισμός διαδρομής επί τόπου από έμπειρους μηχανικούς (2-3 εβδομάδες επί τόπου) με προσαρμόσιμα πακέτα υποστήριξης
- Ολοκληρωμένη Εκπαίδευση: Πρακτική εκπαίδευση για χειριστές, προσωπικό συντήρησης και προσωπικό Ε&Α — περιλαμβάνεται 5-10 ημέρες εκπαίδευση επί τόπου· παρέχονται επίσης εγχειρίδια βίντεο
- Εγγύηση & Συντήρηση: 12μηνη ολοκληρωμένη εγγύηση για ρομποτικό βραχίονα, PLC, αντλίες και όλα τα ηλεκτρονικά· προσαρμόσιμα συμβόλαια προληπτικής συντήρησης διαθέσιμα
- Προμήθεια Ανταλλακτικών: Εγγυημένη για 10+ χρόνια με 48ωρη ταχεία παγκόσμια αποστολή από περιφερειακές αποθήκες
- Απομακρυσμένη Υποστήριξη: 24/7 απομακρυσμένη αντιμετώπιση προβλημάτων μέσω βιντεοκλήσης ή παρακολούθησης IoT με πρόσβαση VPN στο PLC για διαγνωστικά σε πραγματικό χρόνο, ενημερώσεις λογισμικού και ρύθμιση παραμέτρων
- Ανάπτυξη Διαδικασίας: Δωρεάν δοκιμή δειγμάτων και ανάπτυξη διαδικασίας — στείλτε τα προϊόντα σας από μορφοποιημένο πολτό· παρέχουμε μια πλήρη έκθεση βελτιστοποίησης που περιλαμβάνει παραμέτρους ψεκασμού, πάχος επίστρωσης, ομοιομορφία και απόδοση φραγμού
- Τεχνική Συμβουλευτική: Δωρεάν δια βίου τεχνική συμβουλευτική και υπηρεσίες μελλοντικών αναβαθμίσεων για εξελισσόμενες ανάγκες παραγωγής
- Δια Βίου Υποστήριξη: Τεχνική βοήθεια μέσω τηλεφώνου, email ή διαδικτυακής συνομιλίας για όλη τη διάρκεια ζωής του εξοπλισμού
Συσκευασία και Αποστολή
- Συσκευασία: Ασφαλώς συσκευασμένο σε ενισχυμένα ξύλινα κιβώτια με αντιδιαβρωτική μεμβράνη και αδιάβροχη περιτύλιξη· ευαίσθητα εξαρτήματα προστατευμένα με προσαρμοσμένα ένθετα αφρού
- Τυπικός Χρόνος Παράδοσης: 30 - 45 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας για τυπικές διαμορφώσεις
- Προσαρμοσμένος Χρόνος Παράδοσης: Προσαρμόσιμος χρονοδιαγράμματα παράδοσης — 50-70 ημέρες για πλήρως προσαρμοσμένες γραμμές
- Αποστολή: Παγκόσμια αποστολή μέσω θαλάσσιας, αεροπορικής ή σιδηροδρομικής μεταφοράς· διαθέσιμοι όροι FOB / CIF
- Τεκμηρίωση: Πλήρης εξαγωγική τεκμηρίωση, συμπεριλαμβανομένων τεχνικών εγχειριδίων, ηλεκτρικών σχημάτων, δήλωσης CE και τελωνειακών εντύπων
- Προσαρμόσιμες Επιλογές: Εξαγωγική συσκευασία, προσαρμοσμένη σήμανση, τεκμηρίωση λιμένα προορισμού και ειδικές οδηγίες χειρισμού διαθέσιμες κατόπιν αιτήματος
Συχνές Ερωτήσεις
Ε1: Ποια είναι η τυπική παραγωγική ικανότητα αυτής της γραμμής ψεκασμού;
Η παραγωγική ικανότητα κυμαίνεται από 10-40 κύκλους ανά λεπτό ανάλογα με τη διαμόρφωση (εξαρτάται από το προϊόν). Προσθέτοντας πιστόλια ψεκασμού ή αυξάνοντας την ταχύτητα του μεταφορέα, η απόδοση μπορεί να κλιμακωθεί για να καλύψει τους στόχους παραγωγής. Η χωρητικότητα είναι πλήρως προσαρμόσιμα βάσει του στόχου όγκου παραγωγής και της γεωμετρίας του προϊόντος σας.
Ε2: Πώς συγκρίνεται ο ψεκασμός με άλλες μεθόδους επίστρωσης όσον αφορά την αποδοτικότητα υλικού;
Η προηγμένη τεχνολογία ψεκασμού υψηλής απόδοσης μεταφοράς επιτυγχάνει ≥85% απόδοση μεταφοράς υλικού — σημαντικά υψηλότερη από τον χειροκίνητο ψεκασμό (30-40%). Για επιστρώσεις φραγμού υψηλής αξίας, αυτό μπορεί να μειώσει το κόστος υλικού έως και 40%.
Ε3: Μπορεί η γραμμή να ενσωματωθεί με την υπάρχουσα πρέσα μορφοποίησης πολτού;
Απολύτως. Το ύψος του μεταφορέα εισόδου, ο προσανατολισμός και τα σήματα συγχρονισμού (ξηρές επαφές, Ethernet/IP, Profinet) είναι πλήρως προσαρμόσιμα για απρόσκοπτη ενσωμάτωση με την υπάρχουσα πρέσα μορφοποίησης. Μπορούμε επίσης να ενσωματώσουμε ρομποτική αρπαγή και τοποθέτηση για άμεση μεταφορά από την πρέσα στη μονάδα ψεκασμού.
