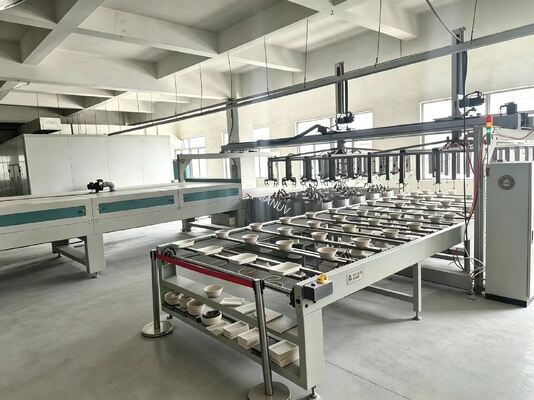

Διάταξη επικάλυψης με περιστροφική περιστροφή 24 σταθμών για τα επιτραπέζια σκεύη από χαρτοπολτό
Αυτή η πλήρως αυτοματοποιημένη γραμμή παραγωγής επικάλυψης σπιν 24 σταθμών είναι σχεδιασμένη για υψηλού όγκου, ακριβή εφαρμογή επικάλυψης φραγμών (PE, PLA, υδατικές διασπορές χωρίς PFAS, φωτοανθεκτικές,Πολυμερή) σε υποστρώματα, συμπεριλαμβανομένων των επιτραπέζιων σκευών που έχουν τυποποιηθεί σε χαρτοπολτόΧρησιμοποιώντας ακριβή περιστροφική δεικτικοποίηση με μεμονωμένους σταθμούς επικάλυψης περιστροφής, το σύστημα εξασφαλίζει συνεπή, ομοιόμορφη,και κατάθεση ταινίας χωρίς τρύπα και ενσωματώνοντας τη δοσολογία, περιστροφή και θεραπεία σε μια συνεχή διαδικασία.
Τεχνικές προδιαγραφές
| Παράμετρος | Τυπική τιμή | Προσαρμόσιμη περιοχή |
|---|
| Αριθμός σταθμών εργασίας | 24 θέσεις (τροχιακή δεικτικοποίηση) | Σταθμοί 12 / 16 / 24 / 32 |
| Δυνατότητα παραγωγής | 15 - 35 κύκλοι/min (360 - 840 τεμάχια/ώρα) | Προσαρμόσιμηβάσει του χρόνου ξήρανσης και του μεγέθους των μερών |
| Μέγιστο μέγεθος υποστρώματος | Διάμετρος 200 mm ή πάνελ 300×300 mm | Μέχρι 450 mm /Προσαρμόσιμημέγεθος του τσακ |
| Πεδίο ταχύτητας περιστροφής | 100 - 8.000 στροφές ανά λεπτό | Προσαρμόσιμημέχρι 12.000 στροφές ανά λεπτό |
| Ακριβότητα ταχύτητας | ± 1 στροφές ανά λεπτό (ελεγχόμενο από ελεγκτή) | ±0,5 στροφές ανά λεπτό σε κλειστό βρόχοΠροσαρμόσιμη |
| Βάρος / πάχος της επικάλυψης | 5 - 25 gsm (ξηρά) / 5 - 200 μm (βρεγμένα) | Προσαρμόσιμημέσω προφίλ αντλίας και περιστροφής |
| Ομοιότητα της επικάλυψης | > 95% (σε 24 σταθμούς) | Αναβαθμίζεται σε ± 1% /Προσαρμόσιμη |

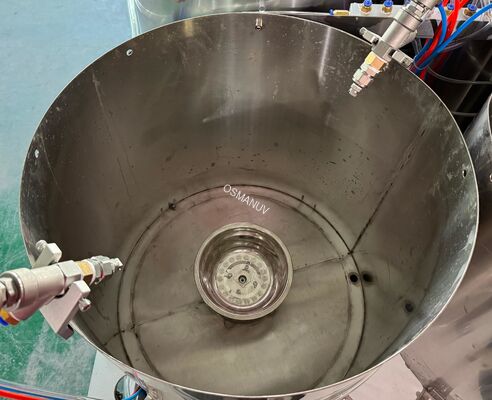

| Μέθοδος εφαρμογής της επικάλυψης | Αντλία μετρήσεων ακρίβειας + επικάλυψη σπιν υψηλής ταχύτητας | Προσαρμόσιμη(ύαλη, σπρέι, μελάνι) |
| Μέθοδος ξήρανσης | Πολυεπίπεδη σήραγγα (IR + αναγκαστικός θερμός αέρας) | Προσαρμόσιμημήκος, ζώνες, UV επιλογή |
| Κύριο κατασκευαστικό υλικό | 304 από ανοξείδωτο χάλυβα (πλαίσιο), τροφικές διαδρομές υγρών | Επιστρώσεις 316L / PTFEΠροσαρμόσιμη |

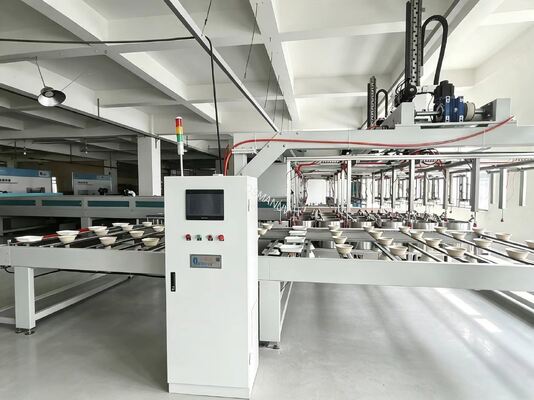

| Σύστημα ελέγχου | Εικονική οθόνη Mitsubishi PLC + 7′′ HMI | Δέλτα.Προσαρμόσιμη μάρκα |
| Ηλεκτρική τροφοδοσία | 380V / 50Hz (3 φάσεις), ~80-120kW κορυφή | 220V - 480V, 50/60HzΠροσαρμόσιμη |
| Συμπυκνωμένος αέρας | 00,6 - 0,8 MPa, ~ 150 NL/min | Προσαρμόσιμηροή |
| Απόδοση μεταφοράς υλικού | > 90% | Προσαρμόσιμημε EBR & μπουκάλι ανάκτησης |
| Αποτύπωση γραμμής (L × W × H) | Περίπου 12m × 3,5m × 2,2m | Πλήρως εξατομικεύσιμονα ταιριάζει σε υπάρχουσα εγκατάσταση |
Εφαρμογές

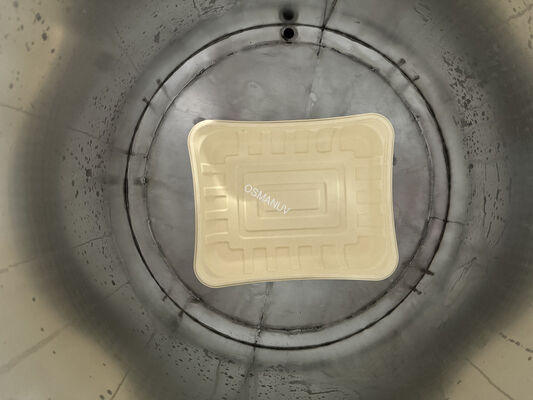

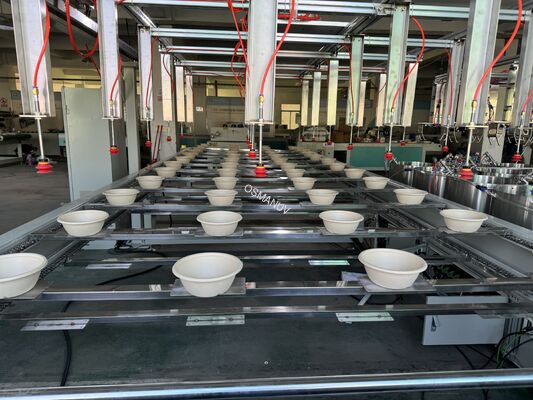

- Τραπεζικά σκεύη από χαρτοπολτό - πιάτα, μπολ, δίσκοι, δοχεία με κέλυφος (PE, PLA, επικαλύψεις φραγμών βιολογικής προέλευσης)
- Ημιαγωγός & MEMS - φωτοανθεκτική επικάλυψη σε πλακίδια (έως 300 mm)
- Ηλιακά κύτταρα OLED / περοβσκίτης - εναπόθεση λεπτής ταινίας για οθόνες και φωτοβολταϊκά πάνελ
- Η συσκευασία τροφίμων - επικάλυψη με φραγμό νερού/ελαίου για περιβαλλοντικά φιλικές συσκευασίες μιας χρήσης
- Επιχρίσεις ιατροτεχνολογικών συσκευών - βιοσυμβατές ταινίες σε εμφυτεύματα ή εξαρτήματα
- Προσαρμόσιμα για: εύκαμπτες ταινίες, γυάλινα πάνελ, κεραμικές ταινίες, ηλεκτρόδια μπαταριών λιθίου
Βασικά χαρακτηριστικά
- Ατομικός έλεγχος σταθμού - κάθε σταθμός μπορεί να εκτελεί ανεξάρτητα προγράμματα περιστροφής (ταχύτητα, χρόνος, επιτάχυνση)
- Υψηλή απόδοση και απόδοση - > 90% απόδοση μεταφοράς υλικού έναντι ψεκασμού
- Ακριβότητα και ομοιομορφία - η μετρημένη δοσολογία και η περιστροφή με ελεγχόμενο με σέρβο εγγυώνται σταθερό βάρος επίστρωσης
- Γρήγορη αλλαγή - το μοντελοποιημένο σχέδιο εργαλείων επιτρέπει ταχεία αλλαγή προϊόντων
- Έξυπνο έλεγχο και καταγραφή δεδομένων - HMI με βιβλιοθήκη συνταγών (έως 999 συνταγές), παρακολούθηση σε πραγματικό χρόνο
- Σκληρό & υγιεινό σχεδιασμό - κατασκευή από ανοξείδωτο χάλυβα 304, εύκολο στο καθαρισμό
- Λογική εξοικονόμησης υλικών - έξυπνο σύστημα ανάκτησης μειώνει την κατανάλωση χημικών ουσιών κατά 25-40%
- Ασφαλής κλειδαριά - στάση έκτακτης ανάγκης, κλειδαριά κάλυψης, ανίχνευση κενού για την υποστρώση
Επιλογές προσαρμογής
- Αριθμός σταθμών: 8 / 12 / 16 / 24 / 32 σταθμοί -Προσαρμόσιμη
- Δορυφόροι και εργαλεία: εξατομικευμένα εξαρτήματα για ειδικά σχήματα προϊόντων
- Σύστημα δοσολογίας: τύπος αντλίας, χωρητικότητα και σχεδιασμός ακροφύλλου για διαφορετικές ιξώδεις επιφάνειες -Προσαρμόσιμη
- Διάταξη του σήραγγας ξήρανσης: μήκος, ζώνες θέρμανσης, μήκος κύματος υπέρυθρων ακτίνων ή ανάλυση υπεριώδους ακτινοβολίαςΠροσαρμόσιμη
- Προφίλ περιστροφής: ταχύτητα, επιτάχυνση, χρόνος ανά σταθμό - ανεξάρτηταΠροσαρμόσιμηανά συνταγή
- Διαμόρφωση διάταξης: κυκλική, γραμμική ή σε σχήμα L -Προσαρμόσιμηγια χώρο δαπέδου
- Ενσωμάτωση: διεπαφή με υφιστάμενα τυποποιητικά, μεταφορέα ή συστήματα MES -Προσαρμόσιμη
- Ανακύκλωση υλικών: ανακύκλωση EBR, γραμμές χαμηλού νεκρού όγκου, δοχεία ανάκτησης διαλύτη -Προσαρμόσιμηγια τα ελάχιστα απόβλητα
- Περιβαλλοντικός έλεγχος: συμβατότητα καθαρού δωματίου (κλάση 10 - κατηγορία 100.000), καθαρισμός αδρανών αερίωνΠροσαρμόσιμη
Υποστήριξη και Υπηρεσίες
- Εγγύηση 12 - 24 μηνών (διαρκής ανάλογα με το μοντέλο)
- Συμβουλευτική για έργα - ανάλυση σκοπιμότητας και σχεδιασμός λύσεων διαδικασίας
- Εγκατάσταση και θέση σε λειτουργία - επιβλέπεται εγκατάσταση και βαθμονόμηση επί τόπου
- Απομακρυσμένη αντιμετώπιση προβλημάτων - μέσω WhatsApp, Teams ή TeamViewer
- Προμήθεια ανταλλακτικών - αποθεματοποιημένο για 7+ χρόνια
- Εκπαίδευση χειριστών - εκπαίδευση επί τόπου για την ομάδα παραγωγής σας
- Υποστήριξη μηχανικής προσαρμογής - περιλαμβάνονται σχέδια CAD + προσαρμογή κώδικα PLC
Συσκευή και αποστολή
Η συσκευασία περιλαμβάνει αντιστατική σακούλα κενού + επένδυση από αφρό + ενισχυμένο κιβώτιο εξαγωγής αντιφράγματος με αντιτριβικό χαρτί VCI και ανθεκτικό σε υγρασία φράγμα σε ευαίσθητα εξαρτήματα.FOB (Shanghai / Shenzhen / Qingdao) ή CIF από θάλασσαΤα έγγραφα περιλαμβάνουν: εγχειρίδιο χρήστη, πιστοποιητικό βαθμονόμησης, δήλωση CE, ηλεκτρικά σχέδια.
Συχνές Ερωτήσεις
Ε: Μπορούν οι 24 σταθμοί να τρέχουν ταυτόχρονα διαφορετικά προγράμματα περιστροφής;
Α: Ναι. Στην ανεξάρτητη έκδοση του κινητήρα, κάθε σταθμός υποστηρίζει έναΠροσαρμόσιμηανεξάρτητη συνταγή (χύτητα, χρόνος, επιτάχυνση).
Ε: Ποια μεγέθη υποστρώματος μπορούν να χειριστούν;
Α: Το πρότυπο υποστηρίζει μέχρι και 200mm πλάκες ή 300×300mm πάνελ.Προσαρμόστεελατήρια για υποστρώματα από θραύσματα 5 × 5 mm έως πάνελ 450 mm.
Ε: Μπορεί αυτή η γραμμή να χειριστεί τόσο τις επιχρίσεις με βάση το νερό όσο και τις επιχρίσεις με βάση τους διαλύτες;
Α: Ναι.Προσαρμόστετα υλικά πορείας υγρού (PTFE, 316L) και προσθέτουν ηλεκτρικά στοιχεία ανθεκτικά σε έκρηξη για συμβατότητα με διαλύτες.
Ε: Είναι ρυθμιζόμενο το μήκος της σήραγγας ξήρανσης;
Η σήραγγα στεγνώσεως μπορεί να είναιΠροσαρμοσμένο(επεκτείνεται/μικρώνεται, διαφορετικές ζώνες θέρμανσης) με βάση το προφίλ στερεοποίησης της επικάλυψης.
Ε: Πώς μπορώ να αλλάξω ανάμεσα στα διαφορετικά σχήματα των προϊόντων;
Α: Το μηχάνημα χρησιμοποιεί μονωλά εργαλεία.Προσαρμόσιμηκαι μπορεί να αλλάξει σε λιγότερο από 15 λεπτά για γρήγορη αλλαγή.
Ε: Μπορεί η γραμμή να ενσωματωθεί με το υπάρχον πρέσο μου;
Α: Ναι.ΠροσαρμόσιμηΔιασύνδεση τροφοδοσίας/εκτροφής, αντιστοίχιση ταχύτητας και πρωτόκολλα επικοινωνίας PLC για απρόσκοπτη ενσωμάτωση.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για μια εξατομικευμένη γραμμή;
Α: 1 μονάδα για αλλαγές στη διαμόρφωση (φωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτοφωτο
