Μονόσταθμη περιστροφική επικάλυψη για δοχεία τροφίμων από χαρτοπολτούμη που έχουν τοποθετηθεί σε καλούπι ∆ιαχείριση πάγκου με προσαρμόσιμα εξαρτήματα για Ε&Α και παραγωγή μικρών παρτίδων

Σύνθεση Γραμμής Παραγωγής

Αυτός ο εξοπλισμός επικάλυψης με περιστροφή μονού σταθμού είναι μια αυτόνομη, αρθρωτή μονάδα σχεδιασμένη για ευέλικτη λειτουργία. Η τυπική σύνθεση γραμμής παραγωγής περιλαμβάνει:

1. Σταθμός Χειροκίνητης Φόρτωσης: Ο χειριστής τοποθετεί το προϊόν από πολτοποιημένο χαρτί στο εξάρτημα περιστροφής.

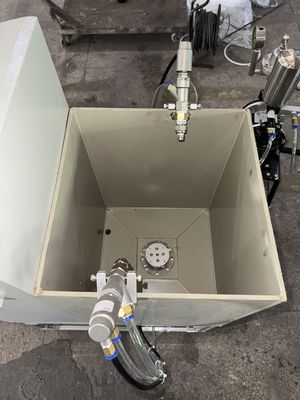

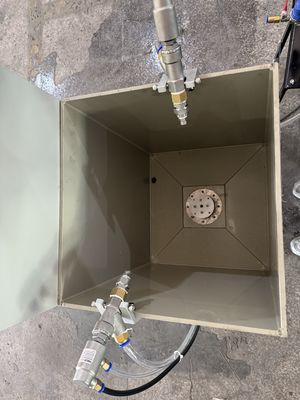

2. Θάλαμος Επικάλυψης με Περιστροφή Μονού Σταθμού: Κλειστός θάλαμος με προγραμματιζόμενο τσοκ περιστροφής και προσαρμόσιμο εξάρτημα.

3. Σύστημα Εφαρμογής Επικάλυψης Ακριβείας: Αντλία σύριγγας ή ηλεκτροβαλβίδα για ακριβή εφαρμογή επικάλυψης μικρού όγκου.

4. Κονσόλα Ελέγχου με Οθόνη Αφής: HMI για προγραμματισμό συνταγών περιστροφής (ταχύτητα, χρόνος, επιτάχυνση) και έλεγχο της διαδικασίας.

5. Προαιρετική Μονάδα Στεγνώματος Εντός Θαλάμου: Ενσωματωμένη λάμπα υπερύθρων ή ακροφύσιο θερμού αέρα για άμεσο στέγνωμα μετά την περιστροφή.

6. Σταθμός Χειροκίνητης Εκφόρτωσης: Αφαίρεση του επικαλυμμένου προϊόντος για σκλήρυνση ή συσκευασία.

Σημείωση: Το σύστημα μπορεί να ενσωματωθεί με ένα προσαρμοσμένο φούρνο στεγνώματος ή μεταφορική ταινία κατάντη, και ο σχεδιασμός του εξαρτήματος είναι πλήρως προσαρμόσιμο για να ταιριάζει με τη συγκεκριμένη γεωμετρία του προϊόντος σας.

Περιγραφή Προϊόντος

Ο Εξοπλισμός Επικάλυψης με Περιστροφή Μονού Σταθμού μας είναι ένα σύστημα υψηλής ακρίβειας, ειδικά σχεδιασμένο για την εφαρμογή ομοιόμορφων λειτουργικών επικαλύψεων στις εσωτερικές επιφάνειες προϊόντων από πολτοποιημένο χαρτί, όπως δοχεία γευμάτων, μπολ, πιάτα, δίσκοι και κύπελλα. Είναι η ιδανική λύση για έρευνα & ανάπτυξη, πρωτοτυποποίηση, παραγωγή μικρών παραγγελιών και βελτιστοποίηση τύπων επικάλυψης.

Το μηχάνημα χρησιμοποιεί προηγμένη τεχνολογία επικάλυψης με περιστροφή: ένα προϊόν από πολτοποιημένο χαρτί συγκρατείται με ασφάλεια σε ένα προσαρμοσμένο εξάρτημα ή τσοκ κενού εντός του θαλάμου επικάλυψης. Ένα σύστημα εφαρμογής ακριβείας εφαρμόζει ελεγχόμενη ποσότητα επικάλυψης (υδατοδιαλυτή, βιοπολυμερική ή λιπο/υδροαπωθητική επικάλυψη) στην εσωτερική επιφάνεια του προϊόντος. Στη συνέχεια, το εξάρτημα περιστρέφεται με προγραμματιζόμενες ταχύτητες (0-6.000 RPM) και η παραγόμενη φυγόκεντρος δύναμη απλώνει την επικάλυψη ομοιόμορφα σε όλες τις σύνθετες εσωτερικές γεωμετρίες, συμπεριλαμβανομένων των βαθιών γωνιών και των πλευρικών τοιχωμάτων, δημιουργώντας ένα απρόσκοπτο, χωρίς οπές φράγμα.

Βασικά πλεονεκτήματα:

• Πλήρης κάλυψη σε περίπλοκα τρισδιάστατα σχήματα με εσοχές και υποκοπές.

• Ακριβής έλεγχος του πάχους της επικάλυψης (1-50 μικρόμετρα).

• Ελάχιστη σπατάλη υλικού – η περίσσεια επικάλυψης περιστρέφεται και μπορεί να συλλεχθεί/ανακυκλωθεί.

• Επαναλήψιμα αποτελέσματα με αποθηκευμένες συνταγές PLC.

Το σύστημα είναι σχεδιασμένο για επιτραπέζια ή δαπέδου εγκατάσταση και είναι πλήρως προσαρμόσιμο για να χειρίζεται διάφορα σχήματα, μεγέθη και υλικά επικάλυψης προϊόντων.

Τεχνικές Παράμετροι

Ο παρακάτω πίνακας περιγράφει τις προδιαγραφές των τυπικών μας μοντέλων επικάλυψης με περιστροφή μονού σταθμού. Εκτεταμένη προσαρμογή είναι διαθέσιμη για να καλύψει τις μοναδικές διαστάσεις του προϊόντος σας, τα υλικά επικάλυψης και τις απαιτήσεις Ε&Α ή παραγωγής.

Εφαρμογή

Αυτός ο εξοπλισμός επικάλυψης με περιστροφή μονού σταθμού είναι ιδανικός για:

• Έρευνα & Ανάπτυξη και Ανάπτυξη Τύπων Επικάλυψης: Δοκιμή νέων υδατοδιαλυτών, βιοπολυμερικών ή φραγμών επικάλυψης σε υποστρώματα πολτού για βελτιστοποίηση ιξώδους, πρόσφυσης και κάλυψης.

• Πρωτοτυποποίηση & Παραγωγή Δειγμάτων: Δημιουργία επικαλυμμένων δειγμάτων για παρουσιάσεις πελατών, δοκιμές πεδίου και δοκιμές αγοράς πριν από την παραγωγή πλήρους κλίμακας.

• Παραγωγή Μικρών Παραγγελιών: Παραγωγή περιορισμένων ποσοτήτων ειδικών ή υψηλής αξίας επικαλυμμένων προϊόντων πολτού, όπως premium δοχεία τροφίμων, συσκευασίες καλλυντικών ή βιομηχανικά ένθετα.

• Βελτιστοποίηση Παραμέτρων Διαδικασίας: Προσδιορισμός βέλτιστης ταχύτητας περιστροφής, όγκου εφαρμογής, επιτάχυνσης και χρόνου στεγνώματος για νέα σχήματα προϊόντων.

• Ποιοτικός Έλεγχος & Δοκιμές: Αξιολόγηση της απόδοσης της επικάλυψης (αντοχή στο νερό, αντοχή στο λάδι, αντοχή στη θερμότητα άνω των 100°C) σε τελικά δείγματα.

• Εκπαιδευτικά & Ερευνητικά Ιδρύματα: Υποστήριξη ακαδημαϊκής έρευνας σε βιώσιμες συσκευασίες και λειτουργικές επικαλύψεις.

Προσαρμογή

Κατανοούμε ότι κάθε προϊόν και ερευνητικός στόχος είναι μοναδικός. Επομένως, τα συστήματα επικάλυψης με περιστροφή μονού σταθμού μας είναι εξαιρετικά προσαρμόσιμα:

1. Προσαρμοσμένος Σχεδιασμός Εξαρτήματος: Σχεδιάζουμε και κατασκευάζουμε εξαρτήματα προσαρμοσμένα στην ακριβή εσωτερική και εξωτερική γεωμετρία του συγκεκριμένου προϊόντος σας από πολτοποιημένο χαρτί (μπολ, δίσκος, κουτί, κύπελλο). Οι επιλογές περιλαμβάνουν τσοκ κενού με οπές ακριβείας για ομοιόμορφη δύναμη συγκράτησης, μηχανικούς μηχανισμούς σύσφιξης ή προσαρμοσμένους κατόχους 3D εκτύπωσης.

2. Υλικό Εξαρτήματος: Ευέλικτα Εξαρτήματα: επιλογή υλικών (αλουμίνιο, ανοξείδωτος χάλυβας, επικαλυμμένο με PTFE ή ακετάλη) για συμβατότητα με διαβρωτικές επικαλύψεις ή στεγνώματα υψηλής θερμοκρασίας.

3. Προσαρμογή Συστήματος Εφαρμογής: Επιλογή μεθόδων εφαρμογής, συμπεριλαμβανομένων αντλιών σύριγγας ακριβείας για Ε&Α χαμηλού όγκου, ηλεκτροβαλβίδων για χρονισμένη εφαρμογή ή συστοιχιών πολλαπλών ακροφυσίων για σύνθετα μοτίβα επικάλυψης.

4. Εύρος & Έλεγχος Ταχύτητας: Ευέλικτα Εξαρτήματα: μέγιστη ταχύτητα (έως 15.000 RPM) και προφίλ επιτάχυνσης για εξειδικευμένες απαιτήσεις επικάλυψης.

5. Λογισμικό & Καταγραφή Δεδομένων: Προσαρμοσμένα χαρακτηριστικά λογισμικού,

6. προγραμματισμός συνταγών πολλαπλών βημάτων και επιλογές εξαγωγής δεδομένων (USB, Ethernet, Modbus) για ενσωμάτωση σε συστήματα αυτοματισμού εργαστηρίου. Ευέλικτα Εξαρτήματα:Προσαρμόσιμο

7.  μέγεθος θαλάμου για να φιλοξενεί μεγαλύτερα προϊόντα, ή εξειδικευμένα περιβλήματα με έλεγχο ατμών διαλύτη, καθαρισμό με αδρανές αέριο ή ρύθμιση υγρασίας. Ευέλικτα Εξαρτήματα:Προσαρμόσιμη

8.  ενσωμάτωση με προαιρετικούς θερμαντήρες υπερύθρων εντός θαλάμου, φυσητήρες θερμού αέρα ή λάμπες σκλήρυνσης UV για άμεσο στέγνωμα μετά την περιστροφή.Επίπεδο Αυτοματισμού:

9.  Από πλήρως χειροκίνητες εργαστηριακές μονάδες έως ημι-αυτόματα συστήματα με αυτοματοποιημένη εφαρμογή και έλεγχο κύκλου.Υλικό Κατασκευής: FOB, CIF, CNF, DDU, DDP – προσαρμόσιμη

 κατασκευή από ανοξείδωτο χάλυβα (SUS 304) για υγρά περιβάλλοντα ή εφαρμογές σε καθαρούς χώρους.

• ΧαρακτηριστικόΈλεγχος Ακριβείας Περιστροφής:

•  Κινητήρας χωρίς ψήκτρες υψηλής ροπής με ακρίβεια ταχύτητας ±1% και προγραμματιζόμενη επιτάχυνση εξασφαλίζει επαναλήψιμη, ομοιόμορφη εφαρμογή επικάλυψης.Σχεδίαση Εστιασμένη στην Ε&Α:

•  Ο προγραμματισμός συνταγών πολλαπλών βημάτων και οι δυνατότητες καταγραφής δεδομένων επιτρέπουν στους ερευνητές να εξερευνούν και να τεκμηριώνουν συστηματικά τις παραμέτρους επικάλυψης. Ευέλικτα Εξαρτήματα:Προσαρμόσιμα

•  τσοκ κενού και εξαρτήματα συγκρατούν με ασφάλεια σύνθετα τρισδιάστατα σχήματα πολτού, εξασφαλίζοντας τέλεια θέση κατά τη διάρκεια του κύκλου περιστροφής.Ελάχιστη Σπατάλη Υλικού:

•  Η ακριβής εφαρμογή μικρού όγκου είναι ιδανική για ακριβά ή πειραματικά υλικά επικάλυψης, μειώνοντας σημαντικά το κόστος Ε&Α.Φιλική προς τον Χρήστη Διεπαφή:

•  Η διαισθητική HMI οθόνη αφής με αποθήκευση συνταγών επιτρέπει γρήγορη ανάκληση βελτιστοποιημένων παραμέτρων για διαφορετικά προϊόντα.Συμπαγές Μέγεθος:

•  Η επιτραπέζια σχεδίαση εξοικονομεί πολύτιμο χώρο εργαστηρίου ή παραγωγής.Στιβαρή & Ασφαλής Κατασκευή:

•  Κατασκευασμένο για ανθεκτικότητα με περιβλήματα με ασφάλεια, συγκράτηση διαρροών και χαρακτηριστικά έκτακτης ανάγκης.Μελλοντικά Αρθρωτή Σχεδίαση: Η αρθρωτή αρχιτεκτονική επιτρέπει μελλοντικές αναβαθμίσεις και προσαρμογή

•  καθώς εξελίσσονται οι ερευνητικές ανάγκες.Εύκολος Καθαρισμός:

 Τα αφαιρούμενα εξαρτήματα της διαδρομής ρευστού και οι λείες επιφάνειες του θαλάμου απλοποιούν τον καθαρισμό μεταξύ διαφορετικών υλικών επικάλυψης.

• Υποστήριξη και ΥπηρεσίεςΣυμβουλευτική Τεχνική Προ-Πωλήσεων:Α: Ενώ το μηχάνημα είναι βελτιστοποιημένο για εσωτερική επικάλυψη, μπορεί επίσης να επικαλύψει εξωτερικές επιφάνειες χρησιμοποιώντας ένα εξάρτημα που συγκρατεί το προϊόν από μέσα. Παρακαλούμε συζητήστε τις συγκεκριμένες απαιτήσεις σας με τους μηχανικούς μας για μια προσαρμοσμένο

•  σχεδιασμό συστήματος.Δοκιμή Δειγμάτων:

•  Στείλτε μας τα προϊόντα σας από πολτοποιημένο χαρτί και τα υλικά επικάλυψης για ανάπτυξη διαδικασίας και επίδειξη στο εργαστήριο εφαρμογών μας.Βοήθεια Σχεδιασμού Εξαρτήματος:

•  Η ομάδα μηχανικών μας συνεργάζεται με τα τρισδιάστατα μοντέλα CAD ή τα φυσικά δείγματά σας για να δημιουργήσει την τέλεια λύση συγκράτησης.Εγκατάσταση & Ρύθμιση:

•  Λεπτομερής οδηγός εγκατάστασης, απομακρυσμένη υποστήριξη ρύθμισης και εγκατάσταση επί τόπου διαθέσιμα κατόπιν αιτήματος.Ολοκληρωμένη Εκπαίδευση:

•  Εκπαίδευση χειριστών μέσω βίντεο και εγχειριδίων που καλύπτει τη λειτουργία του μηχανήματος, τον προγραμματισμό συνταγών, την αλλαγή εξαρτημάτων και τη συνήθη συντήρηση.Εγγύηση:

•  12μηνη εγγύηση για ανταλλακτικά και εργασία, με διαθέσιμες επιλογές επέκτασης εγγύησης.Απομακρυσμένη Υποστήριξη:

•  24/7 διαδικτυακή τεχνική υποστήριξη μέσω τηλεφώνου, email, WhatsApp ή βιντεοκλήσης.Υπηρεσία Ανταλλακτικών:

 Εγγυημένη διαθεσιμότητα γνήσιων ανταλλακτικών για γρήγορη παράδοση (2-5 ημέρες μέσω αεροπορικού ταχυμεταφορέα).

• Συσκευασία και ΑποστολήΣυσκευασία: Το σύστημα συσκευάζεται με ασφάλεια ως πλήρως συναρμολογημένη μονάδα σε χάρτινο κουτί με μόνωση αφρού ή προσαρμοσμένο

•  ενισχυμένο ξύλινο κιβώτιο εξαγωγής, με προστατευτική μεμβράνη σε όλες τις ευαίσθητες επιφάνειες. Όλα τα κιβώτια είναι αδιάβροχα και συμμορφώνονται με το ISPM-15.Περιλαμβανόμενα Αξεσουάρ:

•  Όλα τα απαραίτητα καλώδια, βασικά εργαλεία, κιτ εκκίνησης αναλώσιμων (σύριγγες, σωληνώσεις), οδηγός γρήγορης εκκίνησης και πλήρες ψηφιακό εγχειρίδιο περιλαμβάνονται.

  • Αποστολή:Λιμάνι Φόρτωσης:

  •  Σενζέν / Γκουανγκτζού, Κίνα (κατόπιν αιτήματος του πελάτη)Χρόνος Παράδοσης: Τυπικά μοντέλα: 15-25 εργάσιμες ημέρες· Προσαρμοσμένα

  •  συστήματα (με προσαρμοσμένο εξάρτημα): 25-35 εργάσιμες ημέρες μετά την έγκριση σχεδιασμούΜέθοδος Αποστολής:

  •  Διαθέσιμη με πλοίο (FCL/LCL), αεροπορική μεταφορά ή ταχυμεταφορέα (DHL, FedEx, UPS)Όροι Αποστολής: FOB, CIF, CNF, DDU, DDP – προσαρμόσιμος

•  ανάλογα με την τοποθεσία σαςΤεκμηρίωση:

 Εμπορικό τιμολόγιο, λίστα συσκευασίας, φορτωτική, εγχειρίδιο χρήσης και δήλωση CE (εάν ισχύει) παρέχονται.

Συχνές Ερωτήσεις
Ε1: Μπορεί αυτή η μηχανή επικάλυψης με περιστροφή μονού σταθμού να χειριστεί ακανόνιστα σχήματα προϊόντων από πολτοποιημένο χαρτί όπως βαθιά μπολ ή σύνθετους δίσκους;Α: Ναι, απολύτως. Αυτή είναι η κύρια λειτουργία της. Το κλειδί είναι ένα προσαρμοσμένο τσοκ κενού

 σχεδιασμένο ειδικά για να συγκρατεί τη μοναδική τρισδιάστατη γεωμετρία του καλουπιού σας με ασφάλεια κατά τη διάρκεια περιστροφής υψηλής ταχύτητας. Η διαδικασία επικάλυψης με περιστροφή επικαλύπτει αποτελεσματικά όλες τις εσωτερικές περιφέρειες, συμπεριλαμβανομένων των βαθιών γωνιών και των πλευρικών τοιχωμάτων.
Ε2: Ποιο είναι το τυπικό εύρος πάχους επικάλυψης που μπορεί να επιτευχθεί;Α: Το πάχος της επικάλυψης εξαρτάται από διάφορους παράγοντες, όπως το ιξώδες του υλικού, η ταχύτητα περιστροφής και η περιεκτικότητα σε στερεά. Συνήθως, το σύστημα μπορεί να επιτύχει ομοιόμορφες μεμβράνες από 1 έως 50 μικρόμετρα

. Η ανάπτυξη διαδικασίας χρησιμοποιώντας αυτό το μηχάνημα θα καθορίσει τις ακριβείς παραμέτρους που απαιτούνται για τον στόχο πάχους σας.
Ε3: Πώς καθαρίζω το σύστημα μεταξύ διαφορετικών υλικών επικάλυψης;

Α: Η διαδρομή ρευστού έχει σχεδιαστεί για εύκολο καθαρισμό. Το σύστημα εφαρμογής χρησιμοποιεί αναλώσιμα ή εύκολα καθαριζόμενα εξαρτήματα (όπως σύριγγες και σωληνώσεις), και η επιφάνεια του εξαρτήματος/τσόκ καθαρίζεται με πανί. Λεπτομερείς διαδικασίες καθαρισμού περιγράφονται στο εγχειρίδιο χρήσης.
Ε4: Είναι το μηχάνημα κατάλληλο για υδατοδιαλυτές επικαλύψεις βιοπολυμερών;

Α: Απολύτως. Το σύστημα είναι συμβατό με ένα ευρύ φάσμα επικαλύψεων, συμπεριλαμβανομένων υδατοδιαλυτών, διαλυτών και βιοπολυμερών συνθέσεων. Για υδατοδιαλυτές επικαλύψεις, ο έλεγχος της ταχύτητας στεγνώματος (μερικές φορές μέσω προαιρετικού καλύμματος ατμών ή στεγνώματος εντός θαλάμου) είναι ένα σημαντικό μέρος της ανάπτυξης της διαδικασίας.
Ε5: Μπορώ να εξάγω δεδομένα διαδικασίας για τεκμηρίωση και ανάλυση;

Α: Ναι. Τα περισσότερα μοντέλα περιλαμβάνουν θύρα USB ή σύνδεση Ethernet για εξαγωγή συνταγών εκτέλεσης και πραγματικών δεδομένων απόδοσης (ταχύτητα έναντι χρόνου) για ολοκληρωμένη τεκμηρίωση και ανάλυση Ε&Α.
Ε6: Πώς δημιουργώ ένα εξάρτημα για το μοναδικό μου σχήμα από πολτοποιημένο χαρτί;Α: Ενώ το μηχάνημα είναι βελτιστοποιημένο για εσωτερική επικάλυψη, μπορεί επίσης να επικαλύψει εξωτερικές επιφάνειες χρησιμοποιώντας ένα εξάρτημα που συγκρατεί το προϊόν από μέσα. Παρακαλούμε συζητήστε τις συγκεκριμένες απαιτήσεις σας με τους μηχανικούς μας για μια προσαρμοσμένη

 λύση συγκράτησης. Εναλλακτικά, το τυπικό τσοκ κενού μπορεί συχνά να προσαρμοστεί με μαλακά μαξιλαράκια ή προσαρμοσμένα ένθετα.
Ε7: Ποιος είναι ο τυπικός χρόνος παράδοσης για ένα σύστημα με προσαρμοσμένο εξάρτημα;Α: Ο χρόνος παράδοσης για ένα τυπικό σύστημα είναι συνήθως 15-25 εργάσιμες ημέρες. Η προσθήκη ενός προσαρμοσμένου εξαρτήματος

 προσθέτει συνήθως 10-15 ημέρες για σχεδιασμό, κατασκευή και δοκιμές.
Ε8: Ποια είναι η περίοδος εγγύησης;

Α: Η τυπική εγγύηση είναι 12 μήνες για ανταλλακτικά και εργασία. Τα αναλώσιμα (σύριγγες, σωληνώσεις, φίλτρα) δεν καλύπτονται. Διαθέσιμες είναι επιλογές επέκτασης εγγύησης κατόπιν αιτήματος.
Ε9: Παρέχετε εκπαίδευση για τους χειριστές;

Α: Ναι. Παρέχουμε εκπαιδευτικό υλικό μέσω βίντεο και ζωντανές διαδικτυακές εκπαιδεύσεις. Η εκπαίδευση επί τόπου είναι επίσης διαθέσιμη με επιπλέον κόστος.
Ε10: Μπορεί αυτό το μηχάνημα να χρησιμοποιηθεί και για εξωτερική επικάλυψη;Α: Ενώ το μηχάνημα είναι βελτιστοποιημένο για εσωτερική επικάλυψη, μπορεί επίσης να επικαλύψει εξωτερικές επιφάνειες χρησιμοποιώντας ένα εξάρτημα που συγκρατεί το προϊόν από μέσα. Παρακαλούμε συζητήστε τις συγκεκριμένες απαιτήσεις σας με τους μηχανικούς μας για μια προσαρμοσμένη
