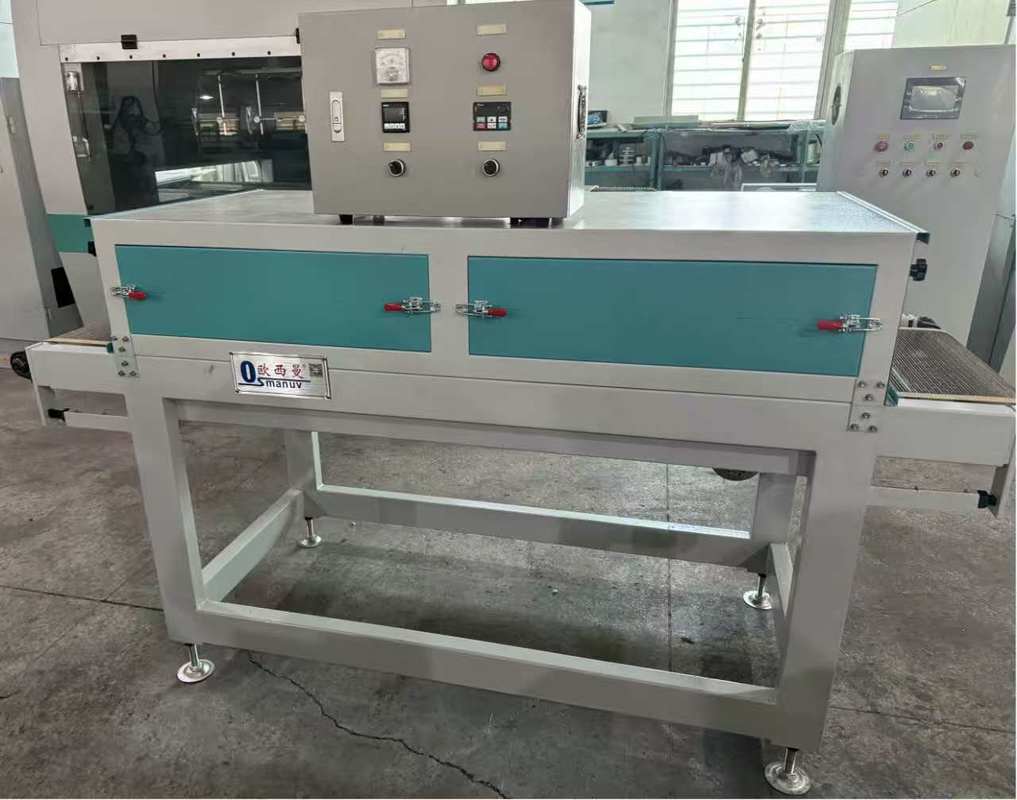

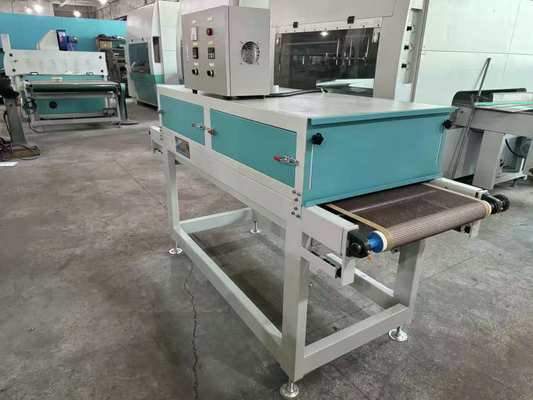

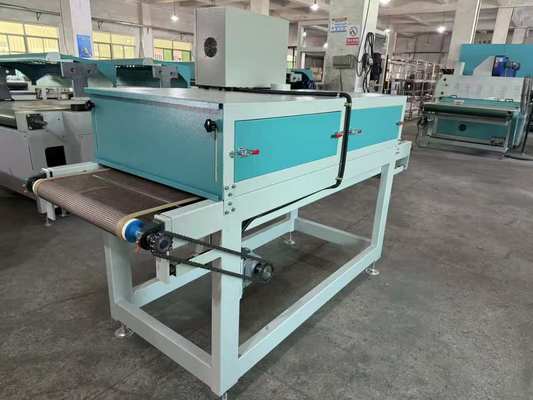

Συμπαγής Προγραμματιζόμενος Φούρνος Στεγνώματος Υπέρυθρης Ακτινοβολίας με Μεταφορική Ταινία για Συνεχείς Δοκιμές Έρευνας & Ανάπτυξης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-IR-600 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Θερμοκρασία Θέρμανσης: | 0-200 ℃ | Τύπος: | Ξήρανση |
|---|---|---|---|
| Πλάτος: | 400 χλστ | Θερμαντικό υλικό: | Χαλαζίας ή Κεραμικό |
| Εγγύηση: | 1 Έτος | Χαρακτηριστικά ασφαλείας: | Προστασία υπερθέρμανσης, διακοπή έκτακτης ανάγκης |
| Υψος: | 1300 χλστ | Μέθοδος Θέρμανσης: | υπέρυθρες |
| Επισημαίνω: | compact programmable IR drying oven,infrared drying machine with conveyor,R&D testing drying oven |
||
Περιγραφή προϊόντων
Συμπληκτικός προγραμματιζόμενος φούρνος στεγνώσεως IR με μεταφορέα για συνεχείς δοκιμές Ε&Α
Σύνθεση παραγωγής
Αυτή η συμπαγή συνεχής γραμμή Ε&Α περιλαμβάνει:
- Μεταφορέας τροφοδοσίας με μεταβλητή ταχύτηταΔιάστημα λειτουργίας:

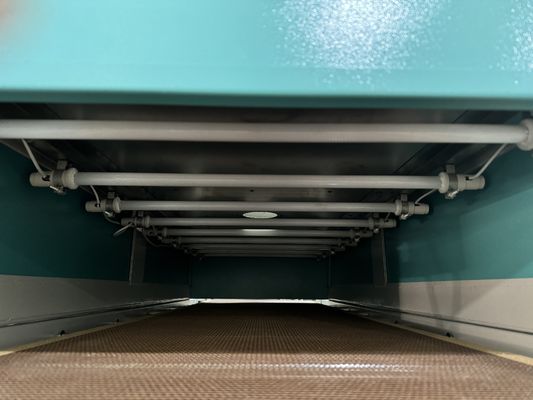

- Αντικατάστατη μονάδα θέρμανσης IR∆ εκπομπείς μεσαίων ή μικρών κυμάτων, σχεδιασμός ταχείας εναλλαγής
- Ελέγχος θερμοκρασίας σε πολλαπλές ζώνες2 έως 4 ζώνες θέρμανσης με ανεξάρτητο έλεγχο
- Δυνατότητα ρύθμισης ύψους λαμπτήραΔιάταξη ανά ζώνη
- Κουπί εξάτμισης με ανεμιστήρα μεταβλητής ταχύτητας∙ απομάκρυνση υγρασίας, ανάδραση θερμοκρασίας
- Μεταγωγός ψύξης εξόδουΤο τμήμα ψύξης αέρα περιβάλλοντος, μήκους 0,5-2 m

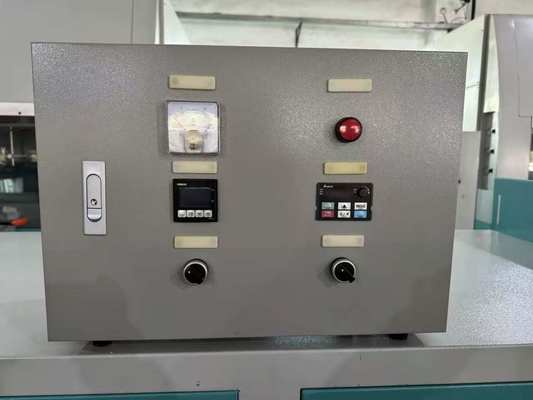

- Σύστημα ελέγχου PLC∙ ή, 7′′ HMI, αποθήκευση 100+ συνταγών
- Διασύνδεση καταγραφής δεδομένων¢ USB, Ethernet, καταγραφή παραμέτρων σε πραγματικό χρόνο
- Προαιρετική επιθεώρηση όρασης∆ Ελέγχος ποιότητας σε γραμμή για την ομοιομορφία
- Κινητό καροτσάκι με κλειδαριές- εύκολη επανατοποθέτηση μεταξύ εργαστηρίου και πιλοτικής γραμμής
Όλα τα μέρη επαφής του προϊόντος είναι από ανοξείδωτο χάλυβα SUS304.
Επισκόπηση του προϊόντος
Αυτό...Συμπληκτικός προγραμματιζόμενος φούρνος στεγνώσεως IR με μεταφορέαΗ συσκευή αυτή είναι ειδικά σχεδιασμένη για την παραγωγή σε πλήρη κλίμακα.συνεχείς δοκιμές Ε&Α, πιλοτική παραγωγή μικρών παρτίδων και επικύρωση διαδικασιώντων προϊόντων που έχουν τυποποιηθεί από χαρτοπολτό, συμπεριλαμβανομένων των δίσκων, των δοχείων, των προστατευτικών γωνιών και των σχημάτων ινών που έχουν τυποποιηθεί κατά παραγγελία.
Αντίθετα με τους ομαδικούς φούρνους όπου κάθε δείγμα επεξεργάζεται ξεχωριστά,Αυτό το συνεχές σύστημα επιτρέπει τα προϊόντα να φορτώνονται σε μεταφορέα και να διέρχονται από τη ζώνη θέρμανσης IR με ελεγχόμενη ταχύτητα ̇ προσομοιώνοντας ακριβώς τις συνθήκες παραγωγής.Η μεταβλητή ταχύτητα ζώνης (0,2-5 m/min) και το ρυθμιζόμενο ύψος της λάμπας (50-200 mm) παρέχουν ανεξάρτητο έλεγχο του χρόνου και της έντασης ξήρανσης.
Ο μεταφορέας μπορεί να ρυθμιστεί σε δύο τρόπους:
- Μονάδα μίας διέλευσηςΤα προϊόντα περνούν από τις λάμπες υπέρυθρης ακτινοβολίας μία φορά για την συνεχή προσομοίωση παραγωγής
- Τρόπος ανακύκλωσης- τα προϊόντα επιστρέφουν στην τροφή για πολλαπλά περάσματα, ιδανικά για παχύτερα προϊόντα που απαιτούν μεγαλύτερη διάρκεια ξήρανσης
Ο φούρνος διαθέτει 2-4 ανεξάρτητα ελεγχόμενες ζώνες θέρμανσης, η καθεμία με τη δική της ρύθμιση ύψους της λάμπας υπέρυθρου.υψηλή ένταση στη ζώνη 1 για την αρχική αφαίρεση υγρασίας, χαμηλότερη ένταση στην ζώνη 2 για απαλή τελική επεξεργασία και ψύξη στην ζώνη 3.
Το συμπαγές μέγεθος (συνολικό μήκος περίπου 2-3 μέτρα) ταιριάζει στους περισσότερους χώρους εργαστηρίου, παρέχοντας παράλληλα ρεαλιστικά δεδομένα συνεχούς ξήρανσης για την κλιμάκωση σε πλήρεις γραμμές παραγωγής.Όλο το σύστημα είναι τοποθετημένο σε ένα κινητό καροτσάκι με κλειδαριά τροχούς, επιτρέποντας τη μετακίνησή του μεταξύ του εργαστηρίου Ε&Α και της δοκιμαστικής περιοχής παραγωγής κατά περίπτωση.
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία / Περιοχή |
|---|---|
| Διάμετρος μεταγωγικής ζώνης | 200 / 300 / 400 / 600 mm (προσαρμόσιμο) |
| Ταχύτητα καλωδιακής ζώνης | 0.2 - 5 m/min (ελεγχόμενο με σέρβο ή με μετατροπέα) |
| Υλικό ζώνης | Δίκτυο από PTFE / δίκτυο από ανοξείδωτο χάλυβα / αλυσίδα (προσαρμόσιμο) |
| Αριθμός ζωνών θέρμανσης | 2 / 3 / 4 ζώνες (προσαρμόσιμες) |
| Τύπος υπέρυθρου φανού ανά ζώνη | Μεσαίου κύματος (2,0-4,0 μm) ή βραχυκύματος (0,8-1,4 μm) (προσαρμόσιμο) |
| Συνολική ισχύς IR | 1 - 8 kW (προσαρμόσιμα) |
| Δύναμη ανά ζώνη | 0.5 - 2 kW (ανεξάρτητα ελεγχόμενο) |
| Ρυθμισμός ύψους λάμπας | 50 - 200 mm ανά ζώνη (χειριστή ή μηχανοκίνητη) |
| Πεδίο θερμοκρασίας (αέρας ζώνης) | 40 - 200°C (ανεξάρτητα από τη ζώνη) |
| Διάρκεια μεταφορέα (συνολικά) | 1.5 - 3,5 m (προσαρμόσιμο) |
| μήκος ζώνης θέρμανσης | 0.5 - 1,5 m (ανάλογα με τον αριθμό των ζωνών) |
| μήκος ζώνης ψύξης | 0.5 - 1,5 m (προαιρετικά) |
| Δυνατότητα παραγωγής | 50 - 500 τεμάχια/ώρα (ανάλογα με το προϊόν) |
| Σύστημα ελέγχου | ή PLC, 7-10′′ HMI, 100+ συνταγές |
| Καταγραφή δεδομένων | USB, Ethernet, καταγραφή παραμέτρων σε πραγματικό χρόνο |
| Ηλεκτρική τροφοδοσία | 220V / 380V, 50/60Hz, μονο- ή τριφασική (προσαρμόσιμη) |
| Μέγεθος (L × W × H) | 2.5×0,8×1,5 m (προσαρμόσιμο) |
| Βάρος | 150 - 400 kg |
| Υλικό | Ατσάλι SUS304 από ανοξείδωτο χάλυβα |
| Τμήματα ασφαλείας | Σταματήματα έκτακτης ανάγκης, προστατευτικοί μηχανισμοί, προστασία από υπερθερμοκρασία |
Εφαρμογές
- Πιλοτική παραγωγή μικρών παρτίδων (500-5000 τεμάχια) ειδικών προϊόντων χάλυβα
- Η επικύρωση της διαδικασίας πριν από την επένδυση σε γραμμή παραγωγής πλήρους κλίμακας
- Συγκριτικές μελέτες ταχύτητας ζώνης έναντι ποιότητας ξήρανσης
- Ανάπτυξη προφίλ ξήρανσης για νέες γεωμετρίες προϊόντων
- Εκπαίδευση και επίδειξη για πελάτες και φορείς εκμετάλλευσης
- Έλεγχος ελέγχου ποιότητας δειγμάτων παραγωγής
- Ε&Α για την ξήρανση επικάλυψης σε προϊόντα χαρτοπολτού με επικάλυψη εμπόδια
Επιλογές προσαρμογής
Εκτεταμένη προσαρμογή για πιλοτικές και ερευνητικές εφαρμογές:
Προσαρμόσιμο πλάτος ζώνηςΑπό 200 mm έως 600 mm
Προσαρμόσιμο αριθμό ζωνών θέρμανσης- 2, 3 ή 4 ζώνες με ανεξάρτητο έλεγχο
Προσαρμόσιμος τύπος ζώνηςΔίκτυο από PTFE (μη κολλητικό), δίκτυο από ανοξείδωτο χάλυβα (υψηλής θερμοκρασίας) ή αλυσίδα μεταφορέα (βαριά προϊόντα)
Τύπος προσαρμόσιμου υπέρυθρου φανού ανά ζώνη∆αμίξτε μεσαία κύματα και μικρά κύματα σε διαφορετικές ζώνες
Προσαρμόσιμο μήκος μεταφορέα∆εσχέσεις με την Ελλάδα
Προσαρμόσιμη λειτουργία ανακύκλωσης∆ανεισμός προϊόντος με χειροκίνητο σύστημα ή αυτοματοποιημένο μεταφορέα επανακυκλοφορίας
Προσαρμόσιμο σύστημα εξάτμισης∆ χειροκίνητος αποσβεστήρα ή ανεμιστήρα μεταβλητής ταχύτητας με φίλτρο άνθρακα
Προσαρμόσιμο σύστημα ελέγχου∆ βασικό PLC ή προηγμένο με εξ αποστάσεως πρόσβαση
Προσαρμόσιμη καταγραφή δεδομένων∆ Ενσωμάτωση MES, αναφορά σε cloud, ιχνηλασιμότητα παρτίδας
Προσαρμόσιμη τάση και συχνότηταΓια οποιαδήποτε παγκόσμια θέση
Βασικά χαρακτηριστικά
Συνεχή λειτουργία- προσομοιώνει τις συνθήκες ξήρανσης της παραγωγής σε εργαστηριακή κλίμακα
Μεταβλητή ταχύτητα μεταφορέαΤο εύρος ρύθμισης είναι 0,2-5 m/min για ακριβή ρύθμιση του χρόνου διαμονής.
Ανεξάρτητος έλεγχος πολλαπλών ζωνών- δημιουργία εξατομικευμένων προφίλ ξήρανσης (υψηλή θερμοκρασία → τελική επεξεργασία → ψύξη)
Ρυθμιστό ύψος φανού ανά ζώνη∆ ανεξάρτητη βελτιστοποίηση έντασης για κάθε στάδιο
Αντικατάστατοι λαμπτήρες υπέρυθρων∆ ανταλλαγή μεταξύ μεσαίων και μικρών κυμάτων για διαφορετικά προϊόντα
Συμπληρωματικό αποτύπωμαΔύο έως τρία μέτρα συνολικό μήκος, χωράει σε εργαστηριακό ή πιλοτικό εργοστάσιο
Σχεδιασμός κινητών συσκευών∆οκιμαστικές μηχανές κλειδώματος για εύκολη επανατοποθέτηση μεταξύ εργαστηρίου και παραγωγής
Καταγραφή δεδομένων σε πραγματικό χρόνο∆ καταγράφει την ταχύτητα ζώνης, τις θερμοκρασίες ζώνης και την ισχύ για κάθε παρτίδα
Γρήγορη αλλαγή100+ συνταγές για άμεση ανάκληση παραμέτρων μεταξύ των προϊόντων
Λειτουργία διπλής λειτουργίας∆ιαδρομή μίας διέλευσης για συνεχή προσομοίωση, επανακυκλοφορία για παρατεταμένη ξήρανση
Χαμηλό λειτουργικό κόστοςΗ μικρής κλίμακας μείωση των υλικών κατά την ανάπτυξη
Ασφαλής λειτουργία- πλήρης προστασία ασφαλείας, διακόπτες έκτακτης ανάγκης, προστασία από υπεριώδη θερμοκρασία
Υποστήριξη & Υπηρεσίες
- Δωρεάν τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής̇ τηλεφώνημα, ηλεκτρονικό ταχυδρομείο, τηλεφώνημα
- Εγκατάσταση και θέση σε λειτουργία επί τόπου- 2-3 ημέρες επί τόπου συμπεριλαμβανομένων
- Εκπαίδευση χειριστώνΔυοήμερη εκπαίδευση επί τόπου σχετικά με τη συνεχή λειτουργία ξήρανσης
- Εγγύηση 2 ετών- σε μεταγωγική κίνηση, ενότητες IR, PLC, και όλα τα ηλεκτρονικά
- Προμήθεια ανταλλακτικών∙ ζώνες, λαμπτήρες και αισθητήρες διαθέσιμα για άμεση αποστολή
- Υποστήριξη της επέκτασης των διαδικασιώνΟι μηχανικοί μας βοηθούν στη μεταφορά προφίλ Ε&Α στις γραμμές παραγωγής
- Δωρεάν δειγματοληψίαΣτείλτε τα προϊόντα σας, σας παρέχουμε έκθεση δοκιμής συνεχούς ξήρανσης
- Απομακρυσμένη διάγνωση- πρόσβαση VPN για την αντιμετώπιση προβλημάτων σε πραγματικό χρόνο
Συσκευή και αποστολή
- Συσκευασμένα σε εξαγωγικές ξύλινες θήκες, που αποστέλλονται σε διαρθρωτικά τμήματα (διαρθρωτικά τμήματα μεταφοράς, ενότητα φούρνου, ντουλάπι ελέγχου)
- Περιλαμβάνει: αγγλικό εγχειρίδιο, πιστοποιητικό CE, ηλεκτρικά σχέδια, πιστοποιητικό βαθμονόμησης, εργαλειοθήκη, εξοπλισμό ανταλλακτικών
- Μεταφορά: FOB / CIF / DAP από θάλασσα, αεροπορική μεταφορά για επείγοντα εξαρτήματα
- Χρόνος εκτέλεσης: 30 ημέρες για τις τυποποιημένες γραμμές, 45-60 ημέρες για τις πλήρως προσαρμοσμένες γραμμές
Συχνές Ερωτήσεις
Ε: Με ποιο τρόπο η συνεχής ξήρανση με μεταφορέα διαφέρει από την ξήρανση σε παρτίδες στην Ε&Α;
Α1: Η συνεχής ξήρανση προσομοιώνει καλύτερα τις συνθήκες παραγωγής, όπου τα προϊόντα κινούνται μέσω μιας σήραγγας ξήρανσης με σταθερή ταχύτητα.Αυτό σας επιτρέπει να μελετήσετε την επίδραση της ταχύτητας μεταφοράς (χρόνος διαμονής) στην τελική περιεκτικότητα σε υγρασία, να αναπτύξουν προφίλ ξήρανσης που μεταφέρονται απευθείας σε γραμμές πλήρους κλίμακας και να παράγουν πιο ακριβή δεδομένα κλίμακας από τα πειράματα παρτίδας.
Ε2: Μπορεί ο φούρνος αυτός να ρυθμιστεί για λειτουργία ανακύκλωσης (πολλαπλές περάσεις);
Α2: Ναι. Το σύστημα μπορεί να ρυθμιστεί με χειροκίνητο μεταφορέα επιστροφής ή με αυτοματοποιημένο κύκλο ανακύκλωσης.Η λειτουργία ανακύκλωσης είναι χρήσιμη για παχύτερα προϊόντα που απαιτούν μεγαλύτερους χρόνους ξήρανσης από ό,τι επιτρέπει το μήκος του φούρνου με μία διέλευσηΤο σύστημα ελέγχου μπορεί να προγραμματιστεί για να μετράει αυτόματα τα περάσματα.
Ε3: Ποια είναι η τυπική παραγωγική ικανότητα για πιλοτικές εκδόσεις;
Α3: Η χωρητικότητα εξαρτάται από το μέγεθος του προϊόντος, το πλάτος της ζώνης και την ταχύτητα.Για τα μικρότερα προϊόντα (e(π.χ. φορείς φλιτζάνων), η χωρητικότητα τους μπορεί να υπερβαίνει τα 500 τεμάχια την ώρα.
Ε4: Μπορώ να χρησιμοποιήσω το ίδιο φούρνο για διαφορετικά σχήματα προϊόντων χωρίς να αλλάζω τα κορδόνια;
Α4: Η ανοιχτή μεταγωγική ζώνη δέχεται οποιοδήποτε σχήμα προϊόντος που ταιριάζει στο εύρος και το ύψος της ζώνης.προσφέρουμε προσαρμοσμένες φωλιές προϊόντων που μπορούν να τοποθετηθούν στην ζώνηΗ αλλαγή μεταξύ των φωλιών διαρκεί λιγότερο από 5 λεπτά.
Ε5: Πώς βελτιώνεται η ποιότητα ξήρανσης με το σχεδιασμό πολλαπλών ζωνών;
Α5: Διαφορετικά στάδια ξήρανσης απαιτούν διαφορετικές συνθήκες.Η ζώνη 2 μπορεί να χρησιμοποιήσει IR μεσαίου κύματος σε χαμηλότερη ισχύ για απαλό φινίρισμαΗ ζώνη 3 μπορεί να είναι ένα τμήμα ψύξης.
