Αρθρωτό ρομποτικό σύστημα περιστροφικής επίστρωσης 24 σταθμών για εσωτερική επίστρωση χυτοποιημένου πολτού – Ευέλικτη παραγωγή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-XT-500 |
| Έγγραφο: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Κατεύθυνση πορείας: | Από αριστερά προς τα δεξιά | Τύπος: | Πιλοτική μηχανή επίστρωσης |
|---|---|---|---|
| Καλλωπισμός: | Διάσπασμα υπεριώδους ακτινοβολίας, υφή, επίδραση άμμου | Σταθμός εργασίας: | 24 |
| βάρος: | 1200 κιλά | Εξουσία: | 3kW, 16kW, 65.3kW, 4.2kW, 0.75kW/220V/50Hz |
| Ταχύτητα επίστρωσης: | Υψηλή ταχύτητα | Όνομα Παραγωγής: | Λειτουργία επικάλυψης σπιν 24 σταθμών |
| Επισημαίνω: | Αρθρωτό ρομποτικό σύστημα περιστροφικής επίστρωσης,Μηχανή εσωτερικής επίστρωσης χυτοποιημένου πολτού,Ευέλικτο σύστημα περιστροφικής επίστρωσης παραγωγής |
||
Περιγραφή προϊόντων
Μοντούλα 24 σταθμών Ρομποτικής Επεξεργασίας Επεξεργασίας Επεξεργασίας Επεξεργασίας Εσωτερικής Επεξεργασίας Τυποποιημένου Πολτού
Σύνθεση παραγωγής

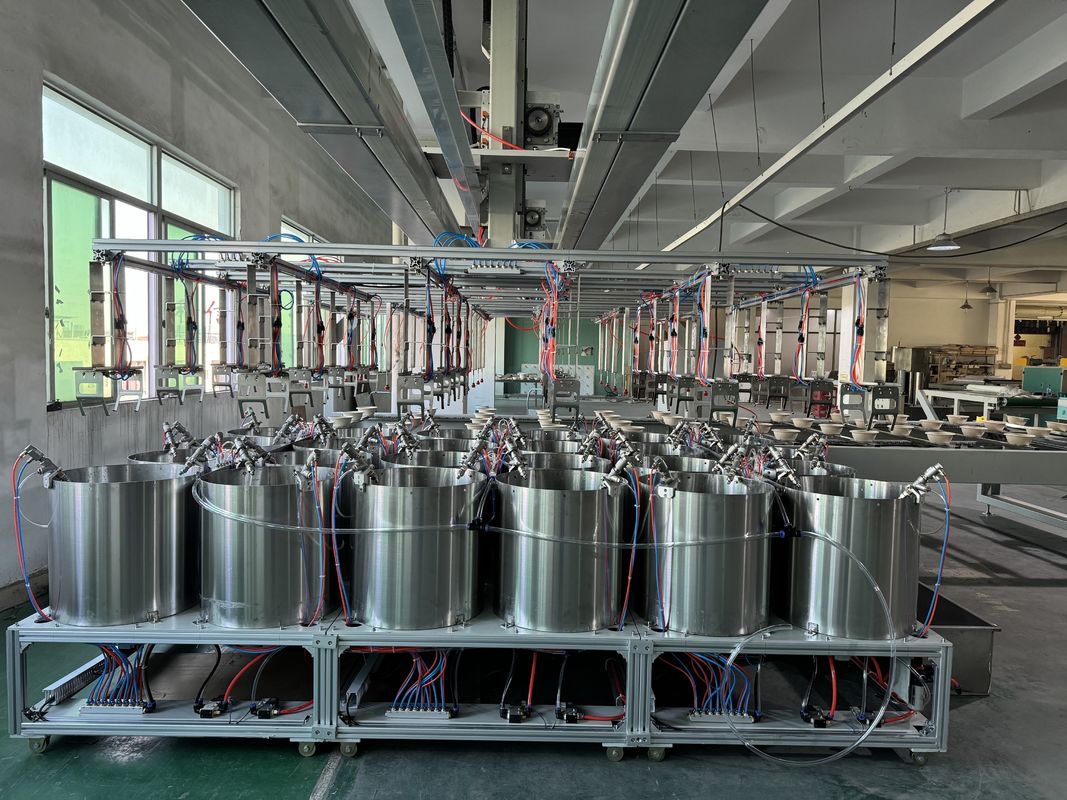

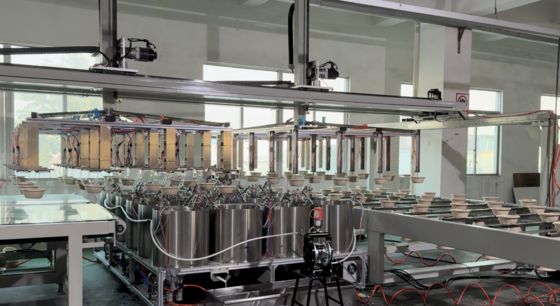

- 24 ανεξάρτητες μονάδες επικάλυψης με περιστροφή, διατεταγμένες σε κυκλική ή σε σχήμα U
- Συνεργατικό ρομπότ (cobot) για τη μεταφορά προϊόντων μεταξύ των μονάδων
- Κεντρική διανομή επικάλυψης και συλλογή αποβλήτων
- Μονωδικοί πύργοι ξήρανσης (IR, συγκέντρωση ή συνδυασμός)
- Διασύνδεση έξυπνου μεταφορέα για ενσωμάτωση σε γραμμή
- Συσκευές μεταφοράς προϊόντος (προσαρμόσιμες χωρίς εργαλεία)
- Πληροφοριακός υπολογιστής με σύνδεση OPC UA
- Πίνακας ελέγχου ενέργειας σε πραγματικό χρόνο
Επισκόπηση του προϊόντος

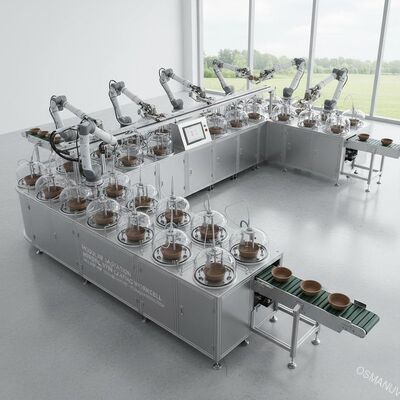

Αυτό το 24 σταθμών μοντελοποιημένο ρομποτικό εργασιακό κύτταρο επικάλυψης περιστροφής σπάει από τις παραδοσιακές σταθερές πίνακες περιστροφής ευρεσιτεχνίας.ή σε σχήμα U)Η σχεδίαση αυτή επιτρέπει τη δυναμική δρομολόγηση:ένα προϊόν μπορεί να παραλείψει σταθμούς εάν έχει ολοκληρωθεί η ξήρανση ή να επανέλθει σταθμούς για πολυστρωτική επικάλυψηΚάθε μονάδα περιστροφής διαθέτει τον δικό της κινητήρα, διανομέα και τοπικό ελεγκτή, επιτρέποντας πραγματική παράλληλη επεξεργασία με μηδενικό πρόβλημα.Το κύτταρο εργασίας είναι ιδανικό για τους κατασκευαστές που αλλάζουν συχνά τα σχήματα των προϊόντων ή τις φόρμουλες επίστρωσηςΤο μοντέλο είναι ιδανικό για μεσαίου όγκου, υψηλής ανάμειξης παραγωγής εσωτερικών επικαλύψεων χύτευσης χαλκού.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Σχήμα | RSC-MP24M |
| Αριθμός μονάδων περιστροφής | 24 (εκτείνειται σε 48) |
| Διαμόρφωση διάταξης | Στρογγυλή, γραμμική ή L (προσαρμόσιμη) |
| Τύπος ρομπότ | Συνεργατικό (Universal Robots / Doosan / Fanuc CRX) - προσαρμόσιμο |
| Μέγιστο μέγεθος προϊόντος ανά μονάδα | 350 × 350 × 200 mm (προσαρμόσιμο) |
| Ταχύτητα περιστροφής ανά μονάδα | 50-2500 στροφές ανά λεπτό (ανεξάρτητο προφίλ ταχύτητας) |
| Όγκος επικάλυψης ανά μέρος | 0.1-10 ml (προγραμματισμό) |
| Ενότητες ξήρανσης ανά κύτταρο | 4-8 (μείγμα IR και θερμού αέρα, προσαρμόσιμο) |
| Χρόνος κύκλου ανά τμήμα | 8-15 δευτερόλεπτα (συμπεριλαμβανομένου του χειρισμού) |
| Δύναμη ανά μονάδα περιστροφής | 1.2 kW (24 μονάδες συνολικά ~ 30 kW + ρομπότ) |
| Πρωτόκολλο επικοινωνίας | Ηλεκτρονικό δίκτυο/IP, Profinet, OPC UA |
| Χώρος δαπέδου | 6×5 m έως 10×8 m (προσαρμόσιμη διάταξη) |
| Βάρος (πλήρης) | 4200 kg (χωρίς προαιρετικές μονάδες) |
Εφαρμογές

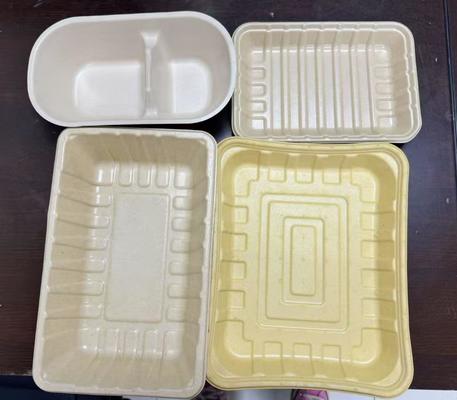

- Παραγωγή υψηλής ανάμειξης διαφόρων πλαστικών δίσκων (φρούτων, αυγών, ηλεκτρονικών, ιατρικών)
- Πολυεπίπεδης επικάλυψη: πρώτης βάσης + φραγμού + επικάλυψης χωρίς μετακίνηση σε άλλη μηχανή
- Μικρός έως μέσος όρος (500-5000 μέρη/ημέρα) με συχνές αλλαγές
- Πιλοτικές γραμμές ή επέκταση της έρευνας και ανάπτυξης για νέους τύπους επικαλύψεων
- Κατασκευή "just-in-time" για προσαρμοσμένες συσκευασίες από επικαλυμμένο χαρτοπολτό
Επιλογές προσαρμογής

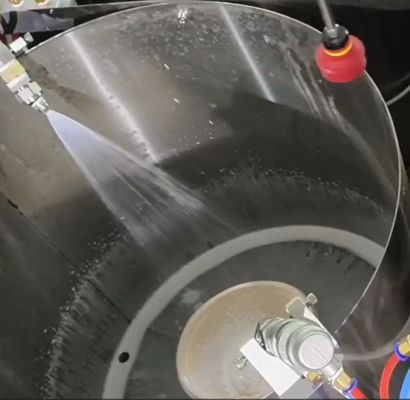

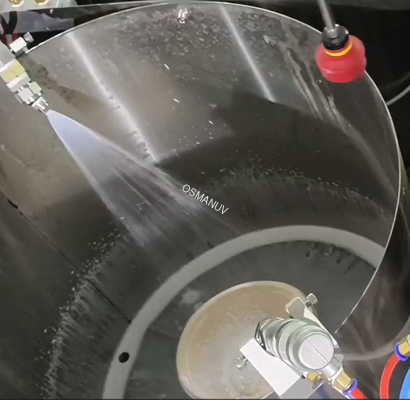

Κάθε συστατικό είναι προσαρμόσιμο:αριθμός μονάδων περιστροφής (8-48), μάρκα και ωφέλιμο φορτίο του ρομπότ, γεωμετρία διάταξης (προσαρμόσιμη για τον υπάρχοντα χώρο στο πάτωμα),Προσαρμόσιμημονάδα επικάλυψης - αέριο ψεκασμό, υπερηχητικό ψεκασμό ή διάθεση με βελόνα,Προσαρμόσιμητύποι μονάδων ξήρανσης (μήκος κύματος υπέρυθρης ακτινοβολίας, ροή αέρα με συγκέντρωση) καιΠροσαρμόσιμησχεδιασμός φορέα προϊόντος (παγκόσμια δάχτυλα ή φωλιές ειδικού σχήματος).Προσαρμόσιμηδιεπαφή λογισμικού: ολοκλήρωση MES, αναφορά παρτίδων ή κινητό πίνακα ελέγχου.Προσαρμόσιμηφράχτες ασφαλείας και αυλές φωτός για να πληρούν τους τοπικούς κανονισμούς.
Βασικά χαρακτηριστικά
- Δυναμική δρομολόγηση - κάθε προϊόν μπορεί να πάει σε οποιοδήποτε spin module σε οποιαδήποτε σειρά
- Μηδενικός χρόνος αναδιάταξης - ανταλλαγή ενότητας σε < 15 λεπτά
- Παράλληλη επεξεργασία - 24 μέρη που έχουν επικαλυφθεί ταυτόχρονα, μη ευρετηριασμένα
- Ενεργειακή απόδοση: οι μονάδες αποσυνδέονται όταν βρίσκονται σε αδρανή λειτουργία
- Ενσωματωμένη ανίχνευση σύγκρουσης και περιορισμός δύναμης (ασφαλής για χειροκίνητη παρέμβαση)
- Μετατροπή με βάση τη συνταγή - επιλέξτε το αρχείο προϊόντος, το ρομπότ ρυθμίζει αυτόματα τις παραμέτρους της λαβής και της περιστροφής
- Ανοιχτή αρχιτεκτονική - γράψτε τη δική σας λογική ελέγχου μέσω REST API
Υποστήριξη και Υπηρεσίες
- Ελεύθερη προσομοίωση διάταξης και ανάλυση χρόνου κύκλου
- Εσωτερική συναρμολόγηση και προγραμματισμός ρομπότ (3-5 ημέρες)
- Εκπαίδευση χειριστών, συμπεριλαμβανομένης της πιστοποίησης ασφάλειας ρομπότ
- Εγγύηση 12 μηνών για όλες τις μονάδες, 24 μήνες για το ρομποτικό χέρι
- Απομακρυσμένη πρόσβαση στον PLC και το ρομπότ για την αντιμετώπιση προβλημάτων
- Ευέλικτη σύμβαση παροχής υπηρεσιών: πληρωμή ανά χρήση ή ετήσια
Συσκευή και αποστολή
- Κάθε μοντέλο περιστροφής συσκευασμένο ξεχωριστά σε κουτί με επένδυση αφρού
- Ρομπότ και ελεγκτής σε αρχικό κιβώτιο κατασκευαστή
- Στρατώματα δομών και μεταφορείς σε κιβώτια από σύγκλιση
- Πολλαπλές παλέτες - μπορούν να αποσταλούν ως αεροπορικό φορτίο για επείγουσες εγκαταστάσεις
- Παροχή: επιλογές FCA / DDP
- Περιλαμβάνει οδηγίες συναρμολόγησης με βάση QR-κωδικούς (βίντεο + 3D μοντέλα)
Συχνές Ερωτήσεις
Πόσο χρόνο χρειάζεται για να αλλάξει από το ένα σχήμα προϊόντος σε άλλο;
Για ένα εντελώς διαφορετικό προϊόν, η αλλαγή διαρκεί 10-20 λεπτά: αλλαγή λαβήματος ρομπότ (χωρίς εργαλεία), εισαγωγή κύπελλου περιστροφής (γρήγορη απελευθέρωση) και επιλογή συνταγής.ΠροσαρμόσιμηΟι παλέτες γρήγορης αλλαγής μπορούν να μειώσουν αυτό το χρονικό διάστημα σε 2 λεπτά.
Μπορώ να εκτελέσω μια μικρή παρτίδα (π.χ. 50 μέρη) χωρίς να σπαταλάω υλικό επικάλυψης;
Ναι - κάθε περιστρεφόμενη μονάδα διαθέτει μια μικρή δεξαμενή (20-200 ml).ΠροσαρμόσιμηΔεν χρειάζεται να γεμίσουμε και τους 24 σταθμούς.
Κι αν χρειαστώ περισσότερους από 24 σταθμούς στο μέλλον;
Η ενοποιημένη αρχιτεκτονική είναιπλήρως προσαρμόσιμηΑπλώς προσθέστε περισσότερες μονάδες περιστροφής και ενημερώστε το πρόγραμμα του ρομπότ.
Το σύστημα αυτό είναι κατάλληλο για επικαλύψεις με βάση διαλύτες με κίνδυνο έκρηξης;
Ναι, προσφέρουμε έναΠροσαρμόσιμηέκδοση ανθεκτική σε έκρηξη με πιστοποιημένες ATEX μονάδες περιστροφής, σφραγισμένο ρομπότ και καθαρισμό αδρανών αερίων.
