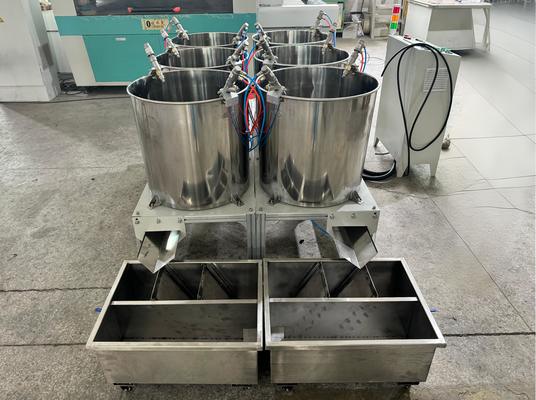

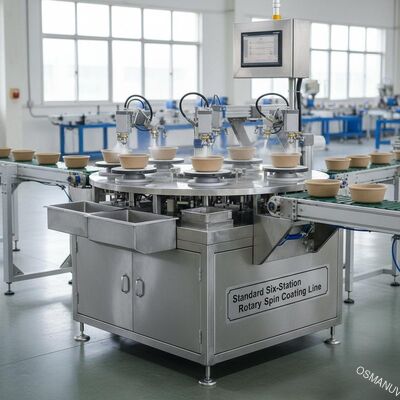

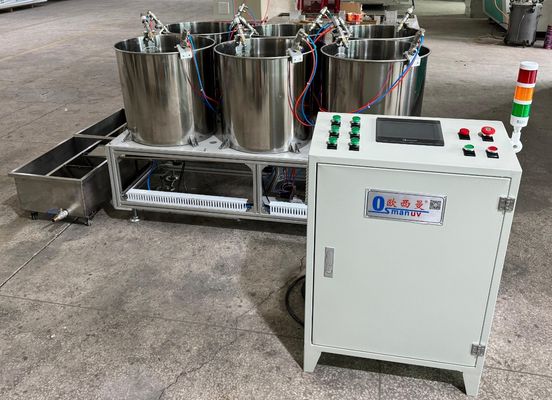

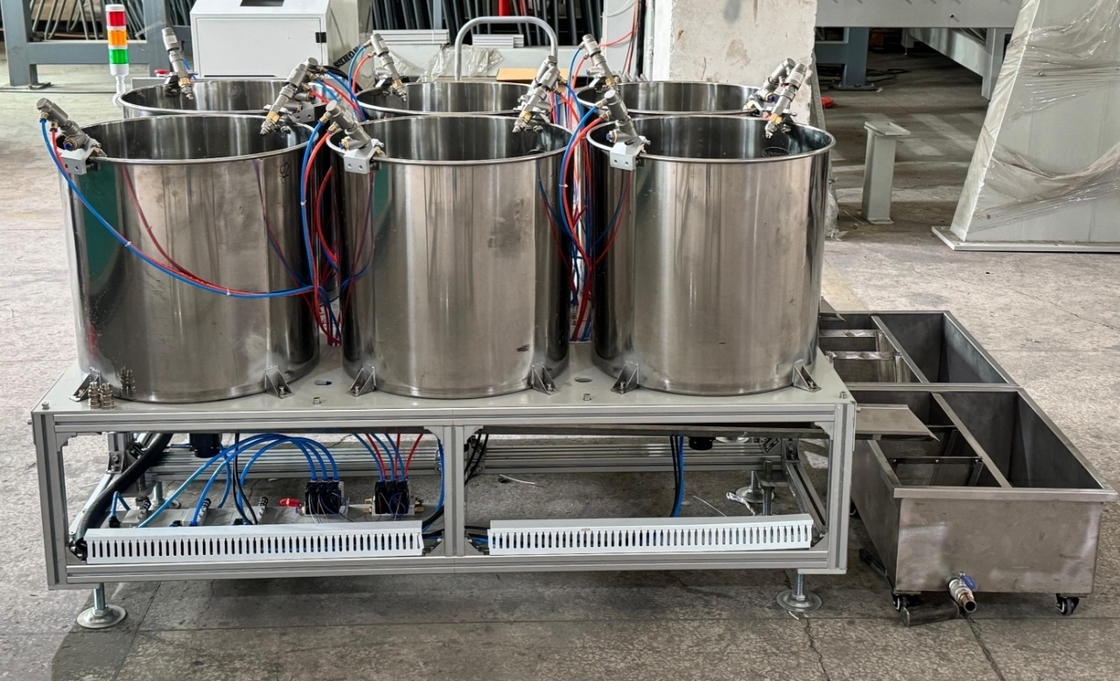

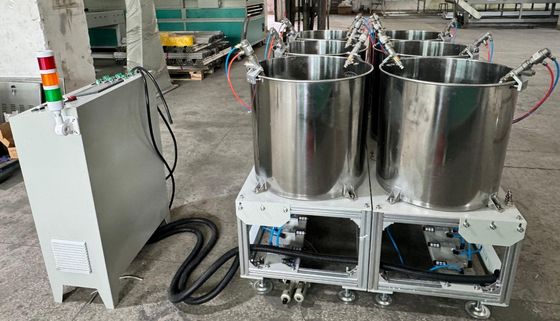

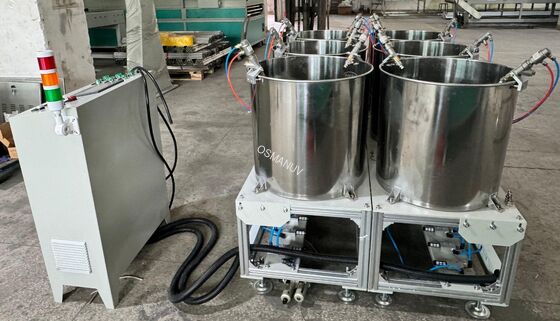

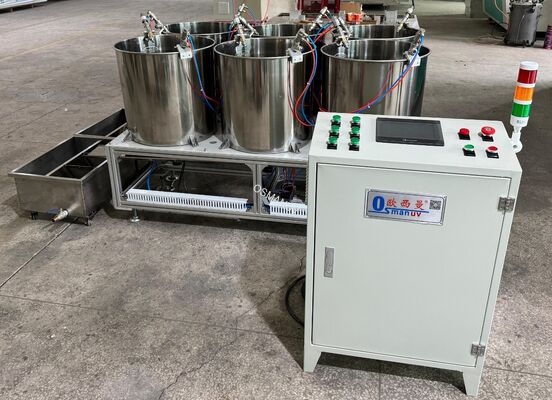

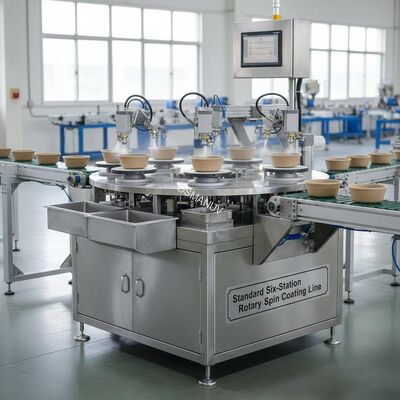

Τυποποιημένη γραμμή επικάλυψης έξι σταθμών με περιστροφική περιστροφή για επικάλυψη εσωτερικού φραγμού από καλούπι
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-XT-500 |
| Έγγραφο: | CE-six station spin machin...ne.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εφαρμογής: | Βιομηχανικός | Αυτόματος βαθμός: | Αυτόματο |
|---|---|---|---|
| Ποιότητα της επικάλυψης: | ΥΨΗΛΗ ΠΟΙΟΤΗΤΑ | Ταχύτητα: | ευκανόνιστος |
| Μοντέλο μηχανής: | ZP-1300# | Με τον ξηρό τρόπο: | Λάμπα υπερύθρων |
| Δωμάτιο ψεκασμού: | 304 Ανοξείδωτο ατσάλι | Μοντέλο: | Δελτίο ΕΚΑΧ, αριθ. |
| Επισημαίνω: | γραμμή επικαλύψεως περιστροφικής περιστροφής για χαρτοπολτό,Εσωτερική επικάλυψη φραγμού από καλούπια,Μηχανή επικάλυψης με έξι σταθμούς για το χύτευμα χαλκού |
||
Περιγραφή προϊόντων
Τυπική γραμμή περιστροφικής επίστρωσης περιστροφής έξι σταθμών για εσωτερική επίστρωση φραγμού χυτού πολτού
Σύνθεση Γραμμής Παραγωγής
Αυτή η ολοκληρωμένη γραμμή παραγωγής επίστρωσης περιστροφικής περιστροφής έξι σταθμών αποτελείται από:
- Αυτόματος Σταθμός Σίτισης– Μονάδα pick-and-place με σερβομηχανισμό με λαβές κενού, αισθητήρες προσανατολισμού προϊόντος και καθοδηγούμενη από την όραση τοποθέτηση
- Περιστροφικό πικάπ ευρετηρίου έξι σταθμών– Περιστροφικό τραπέζι βαρέως τύπου με σερβομηχανισμό με 6 προγραμματιζόμενους σταθμούς (ευρετηρίαση 60°), ακρίβεια τοποθέτησης ακριβείας ±0,1 mm, χρόνος παραμονής σταθμού προγραμματιζόμενος ανεξάρτητα
- Σύστημα διανομής επίστρωσης– περισταλτική αντλία ή αντλία σύριγγας ακριβείας, εύρος διανομής 0,1-50 mL, δοχείο από ανοξείδωτο χάλυβα με αναδευτήρα και διήθηση 50-200 μm, αυτόματος έλεγχος ιξώδους
- Έξι ανεξάρτητοι κινητήρες επίστρωσης περιστροφής– ένας σερβοκινητήρας υψηλής ροπής ανά σταθμό (0-3.000 σ.α.λ. το καθένα), ατομικός προγραμματισμός στροφών και επιτάχυνσης ανά σταθμό, αντικατάσταση εξαρτημάτων χωρίς εργαλεία
- Κεντρικό σύστημα ανάκτησης καυσαερίων και διαλυτών– Ενσωματωμένη εξαγωγή καπνού με διήθηση HEPA, ενεργό άνθρακα ή επιλογή επεξεργασίας υγρού καθαριστή
- Ντουλάπι ελέγχου PLC– PLC βιομηχανικής ποιότητας με οθόνη αφής 10-12" HMI, επικοινωνία Ethernet/IP και Modbus TCP, αποθήκευση συνταγών 200+
- Ενότητα καταγραφής δεδομένων και απομακρυσμένης πρόσβασης– Εξαγωγή USB, αναφορά cloud (προαιρετικό), παρακολούθηση παραγωγής σε πραγματικό χρόνο
- Αυτόματος Σταθμός Εκφόρτωσης & Στοίβαξης– Ρομπότ pick-and-place με μέτρηση και στοίβαξη προϊόντων, διεπαφή μεταφορέα με φούρνο ωρίμανσης κατάντη
Όλα τα μέρη που έρχονται σε επαφή με το προϊόν είναι κατασκευασμένα από ανοξείδωτο χάλυβα ποιότητας τροφίμων SUS304 ή SUS316L, με το περιστρεφόμενο δίσκο και τις πλάκες στερέωσης να διαθέτουν σκληρυμένη και ανθεκτική στη διάβρωση επίστρωση.
Επισκόπηση προϊόντος
ΑυτόΤυπική γραμμή επίστρωσης περιστροφικής περιστροφής έξι σταθμώνέχει κατασκευαστεί ειδικά για τοαυτοματοποιημένη, υψηλής απόδοσης εφαρμογή επικαλύψεων φραγμού στις εσωτερικές επιφάνειες χυτευμένων προϊόντων πολτού– συμπεριλαμβανομένων δοχείων τροφίμων (πιάτα, κύπελλα, κοχύλια), βιομηχανικές συσκευασίες (δίσκοι, προστατευτικά γωνιών) και εξειδικευμένα εξαρτήματα από χυτευμένες ίνες (ηλεκτρονικές συσκευασίες, δίσκοι ιατροτεχνολογικών προϊόντων).
Ο σχεδιασμός του πικάπ με έξι σταθμούς προσφέρει σημαντικά υψηλότερη απόδοση από τα συστήματα παρτίδας ή ενός σταθμού, ενώ διατηρεί ένα συμπαγές αποτύπωμα. Κάθε σταθμός λειτουργεί ταυτόχρονα σε διαφορετικό προϊόν, με το πικάπ να ευρετηριάζει ακριβώς μεταξύ των σταθμών.
Με τον προσεκτικό έλεγχο της επιθυμητής ταχύτητας στυψίματος, κάθε προϊόν λαμβάνει ένα ομοιόμορφο φυγοκεντρικό στρώμα επίστρωσης που προσαρμόζεται τέλεια στα εσωτερικά περιγράμματα της κοιλότητας των χυτευμένων ινών – ανεξάρτητα από την πολυπλοκότητα. Αυτή η διαδικασία εξασφαλίζει ακριβές πάχος φιλμ (±2 μm) και απόδοση μεταφοράς υλικού (>90%), μειώνοντας σημαντικά τα απόβλητα σε σύγκριση με τις μεθόδους ψεκασμού.
Εφαρμογές
- Είδη σέρβις τροφίμων– πιάτα, μπολ, κοχύλια, κουτιά μεσημεριανού γεύματος, θήκες ποτηριών που απαιτούν λειτουργικές επιστρώσεις αδιάβροχες και ανθεκτικές στο λάδι
- Δίσκοι αυγών και φαγητού– εσωτερική επένδυση φραγμού για προστασία από την υγρασία
- Συσκευασία ηλεκτρονικών– αντιστατικοί δίσκοι για ημιαγωγούς, πλακέτες κυκλωμάτων, σκληρούς δίσκους
- Δίσκοι ιατρικών συσκευών– αποστειρωμένη συσκευασία φραγμού, φαρμακευτικά ένθετα
- Βιομηχανική συσκευασία– προστατευτικά γωνιών, προστατευτικά άκρων, στηρίγματα παλετών
- Συσκευασία καλλυντικών– ένθετα ινών και δίσκοι οθόνης υψηλής ποιότητας
Επιλογές προσαρμογής
Αυτή η γραμμή επίστρωσης περιστροφικής περιστροφής έξι σταθμών προσφέρει εκτεταμένη προσαρμογή για διαφορετικές ανάγκες παραγωγής:
- Προσαρμόσιμος αριθμός σταθμών– επέκταση από 6 σε 8, 12 ή 16 σταθμούς για μεγαλύτερη απόδοση
- Προσαρμόσιμη διάμετρος πικάπ– από 1.200 mm έως 2.500 mm για να χωρέσουν μεγαλύτερες παλέτες προϊόντων
- Προσαρμόσιμο εύρος ταχύτητας στυψίματος– έως 5.000 RPM για εξαιρετικά λεπτές επιστρώσεις. χαμηλότερη μέγιστη ταχύτητα για επιστρώσεις βαρέως ιξώδους
- Προσαρμόσιμα εξαρτήματα προϊόντος (παλέτες/φωλιές)– ειδικές φωλιές ανά σχήμα προϊόντος με σύστημα γρήγορης αλλαγής χωρίς εργαλεία. υποβοηθούμενη υπό κενό ή μηχανική σύσφιξη
- Προσαρμόσιμη διάταξη σταθμού– αναδιάταξη των λειτουργιών διανομής, στυψίματος και στεγνώματος σε όλους τους σταθμούς
- Προσαρμόσιμος τύπος επίστρωσης και συμβατό σύστημα αντλίας– περισταλτικό για με βάση το νερό/λάτεξ, σύριγγα για μικροδιανομή ακριβείας (ανάλυση 0,01 mL), διάφραγμα για υψηλό ιξώδες
- Προσαρμόσιμη ενσωμάτωση σταθμού στεγνώματος– ενσωματώστε μονάδες υπερύθρων, θερμού αέρα ή UV-LED σε ειδικούς σταθμούς
- Προσαρμόσιμη αναφορά και ιχνηλασιμότητα δεδομένων– Εξαγωγές CSV, PDF ή προσαρμοσμένης μορφής. προαιρετικό FDA 21 CFR Part 11 με ηλεκτρονικές υπογραφές και ίχνη ελέγχου
- Προσαρμόσιμος αυτοματισμός φόρτωσης/εκφόρτωσης– ρομποτικός ρομποτικός φορτωτής/εκφορτωτής καθοδήγησης, ενσωμάτωση μεταφορέα ή σταθμός χειροκίνητης φόρτωσης
- Προσαρμόσιμη συμβατότητα καθαρού δωματίου– ISO 5 (Κλάση 100) έως ISO 8 (Κλάση 100.000) με περίβλημα με φίλτρο HEPA, σχεδιασμός θετικής πίεσης
- Προσαρμόσιμη τάση και συχνότητα– για οποιαδήποτε παγκόσμια τοποθεσία (208V έως 690V, 50Hz ή 60Hz)
Βασικά Χαρακτηριστικά
Ταυτόχρονη λειτουργία έξι σταθμών– όλοι οι σταθμοί ενεργοί παράλληλα, μεγιστοποιώντας την απόδοση έναντι των συστημάτων παρτίδας
Συνεχής περιστροφική ευρετηρίαση– χωρίς αναμονή μεταξύ των κύκλων. ροή παραγωγής σε σταθερή κατάσταση
Ανεξάρτητος έλεγχος στυψίματος ανά σταθμό– ο κινητήρας κάθε σταθμού μπορεί να ρυθμιστεί σε διαφορετικά προφίλ ταχύτητας και επιτάχυνσης
Υψηλή απόδοση μεταφοράς επίστρωσης– ≥90% αξιοποίηση υλικών, μειώνοντας σημαντικά τα απόβλητα επίστρωσης
Έλεγχος πάχους ακριβείας– ±2% ακρίβεια βάρους επίστρωσης, ±2 μm ομοιομορφία πάχους φιλμ
Διαχείριση συνταγών– 200+ συνταγές στιγμιαία αλλαγή προϊόντος (<5 λεπτά)
Αλλαγή εξαρτήματος χωρίς εργαλεία– Φωλιές προϊόντων γρήγορης αλλαγής, ελάχιστος χρόνος διακοπής λειτουργίας μεταξύ των οικογενειών προϊόντων
Ενσωματωμένη εξαγωγή καπνού– ασφαλής χειρισμός επιστρώσεων με βάση διαλύτες
Ιχνηλασιμότητα δεδομένων– καταγραφή πλήρους παρτίδας (ταχύτητα, επιτάχυνση, χρόνος παραμονής, όγκος διανομής)
Συμπαγές αποτύπωμα– έξι σταθμοί σε ένα περιστροφικό τραπέζι απαιτούν ~50% λιγότερο χώρο στο δάπεδο από έξι σταθμούς εν σειρά
Εύκολη συντήρηση– αρθρωτές πλάκες στερέωσης, προσβάσιμοι σερβοκινητήρες, αφαίρεση πάνελ χωρίς εργαλεία
Υποστήριξη και Υπηρεσίες
- Δια βίου δωρεάν τεχνική υποστήριξη– τηλέφωνο, email, βιντεοκλήση, ειδικός μηχανικός υποστήριξης
- Επί τόπου εγκατάσταση και θέση σε λειτουργία– μηχανικοί διαθέσιμοι σε όλο τον κόσμο. Προαιρετική τεκμηρίωση IQ/OQ
- Εκπαίδευση χειριστή και συντήρησης– Περιλαμβάνεται επιτόπια εκπαίδευση 3-5 ημερών
- 2 χρόνια εγγύηση– σε κίνηση πικάπ, κινητήρες περιστροφής, PLC, αντλίες διανομής, αισθητήρες και όλα τα ηλεκτρονικά
- Προμήθεια ανταλλακτικών– εγγυημένη διαθεσιμότητα για 10+ χρόνια. Παγκόσμια γρήγορη αποστολή 48 ωρών για κρίσιμα εξαρτήματα
- Πρόγραμμα προληπτικής συντήρησης– ετήσια επιτόπια επιθεώρηση, βαθμονόμηση κινητήρα, ανακατασκευή αντλίας, επαλήθευση αισθητήρα και έλεγχος ευθυγράμμισης εξαρτημάτων
- Δωρεάν δοκιμή δειγμάτων και ανάπτυξη διαδικασίας– στείλτε τα χυτευμένα προϊόντα πολτού σας. παρέχουμε αναφορά δοκιμής επίστρωσης, βελτιστοποιημένες παραμέτρους στυψίματος και συνιστώμενη διαμόρφωση σταθμού
- Απομακρυσμένη διάγνωση– Πρόσβαση VPN στο PLC για αντιμετώπιση προβλημάτων σε πραγματικό χρόνο και ρύθμιση παραμέτρων βάσει λογισμικού
Συσκευασία και αποστολή
- Συσκευασμένο σε θήκες από κόντρα πλακέ εξαγωγικής ποιότητας με αντισκωριακή μεμβράνη VCI, σακούλες αποξηραντικού και αφρώδες υλικό προσαρμοσμένης κοπής
- Αποστέλλεται σε αρθρωτά τμήματα για φόρτωση εμπορευματοκιβωτίων (συνιστώνται δοχεία HC 40 ποδιών)
- Ευαίσθητα εξαρτήματα ελέγχου συσκευασμένα χωριστά με αντιστατική και αντικραδασμική προστασία
- Περιλαμβάνει: Αγγλικό εγχειρίδιο, πιστοποιητικό CE, ηλεκτρικά σχήματα, πιστοποιητικά βαθμονόμησης, κιτ εργαλείων, πλήρες κιτ ανταλλακτικών
- Όροι αποστολής: FOB / CIF / DAP / DDP δια θαλάσσης, αεροπορικά φορτία για μικρότερα συστήματα
- Χρόνος παράδοσης: 35 ημέρες για τυπική διαμόρφωση. 50-70 ημέρες για πλήρως προσαρμοσμένες γραμμές
- Ελάχιστη παραγγελία: 1 σετ
Συχνές Ερωτήσεις
Πώς η περιστροφική σχεδίαση έξι σταθμών βελτιώνει την παραγωγική ικανότητα έναντι ενός περιστροφικού επιστρωτή μονού σταθμού;
Σε μια συσκευή επίστρωσης ενός σταθμού, μπορείτε να επεξεργάζεστε μόνο ένα προϊόν τη φορά - φόρτωση, διανομή, στύψιμο (10-30 δευτερόλεπτα), εκφόρτωση - αποδίδοντας 120-360 τεμάχια ανά ώρα στην καλύτερη περίπτωση. Το περιστροφικό μας σύστημα έξι σταθμών επεξεργάζεται έξι προϊόντα ταυτόχρονα: ενώ ο Σταθμός 1 φορτώνει ένα νέο προϊόν, ο Σταθμός 2 διανέμει επίστρωση, οι Σταθμοί 3-5 περιστρέφονται με διαφορετικές ταχύτητες και διάρκειες και ο Σταθμός 6 εκφορτώνει το τελικό προϊόν. Όλοι οι σταθμοί λειτουργούν παράλληλα, επομένως η συνολική απόδοση πλησιάζει τον χρόνο κύκλου στυψίματος του πιο αργού σταθμού. Για τυπικούς κύκλους 15 δευτερολέπτων, αυτό αποδίδει1.440 τεμάχια την ώρα– 400-900% αύξηση σε σχέση με τις εναλλακτικές λύσεις ενός σταθμού, με την ίδια προσοχή από τον χειριστή.
Μπορεί κάθε σταθμός να προγραμματιστεί με διαφορετική ταχύτητα στυψίματος ή αυτή είναι μια καθολική ρύθμιση;
Καθένας από τους έξι σταθμούς έχει το δικό του ανεξάρτητο σερβοκινητήρα και ελεγκτή κίνησης. Μπορείτε να προγραμματίσετε το Station 1 να περιστρέφεται στις 500 RPM για 10 δευτερόλεπτα, το Station 2 στις 1.200 RPM για 8 δευτερόλεπτα, το Station 3 στις 800 RPM για 15 δευτερόλεπτα και ούτω καθεξής – όλα στην ίδια σειρά παραγωγής. Αυτό είναι πολύτιμο για επιστρώσεις πολλαπλών στρώσεων ή κατά την ταυτόχρονη επεξεργασία διαφορετικών σχημάτων προϊόντων.
Τι τύποι επιστρώσεων μπορούν να εφαρμοστούν με αυτή τη γραμμή επίστρωσης περιστροφής;
Το σύστημα είναι συμβατό μεεπιστρώσεις φραγμού με βάση το νερό, διασπορές βιοπολυμερών (PLA, PHA, PBAT), ακρυλικά γαλακτώματα, βερνίκια με βάση διαλύτες, επικαλύψεις που σκληρύνονται με υπεριώδη ακτινοβολία και εποξειδικά ή πολυουρεθανικά αστάρια χαμηλού ιξώδους. Για συστήματα υδατικών και διαλυτών, το σύστημα εξαγωγής καυσαερίων χειρίζεται τους ατμούς με ασφάλεια. Για επιστρώσεις που σκληρύνονται με υπεριώδη ακτινοβολία, μπορούμε να ενσωματώσουμε έναν σταθμό σκλήρυνσης με υπεριώδη ακτινοβολία LED σε μια αποκλειστική θέση περιστρεφόμενου δίσκου.
Πώς διασφαλίζετε την ομοιομορφία επίστρωσης σε προϊόντα με βαθιά έλξη, όπως μπολ ή κύπελλα;
Η μέθοδος φυγοκεντρικής περιστροφής κατανέμει φυσικά την επίστρωση από το κάτω μέρος προς τα έξω προς τα πλευρικά τοιχώματα. Για εξαρτήματα βαθιάς έλξης (ύψος>80 mm), προσφέρουμε απροσαρμόσιμο προφίλ περιστροφής δύο σταδίων: ένα αρχικό στύψιμο χαμηλής ταχύτητας για τη διανομή της επίστρωσης κατά μήκος της κάτω επιφάνειας, ακολουθούμενο από ένα στύψιμο υψηλής ταχύτητας που επιταχύνεται ακτινικά, οδηγώντας την επίστρωση προς τα πάνω κατά μήκος των πλευρικών τοιχωμάτων. Ο σχεδιασμός των εξαρτημάτων μας ενσωματώνει επίσης χωνευτά στηρίγματα πυθμένα που ελαχιστοποιούν την επιφάνεια επαφής, διασφαλίζοντας ότι ολόκληρη η εσωτερική επιφάνεια δέχεται επαφή επίστρωσης.
