Αρθρωτή Γραμμή Παραγωγής Περιστροφικής Επικάλυψης Υψηλής Απόδοσης για Εσωτερικά Φράγματα από Πολτοποιημένο Υλικό
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-XT-500 |
| Έγγραφο: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Ακρίβεια επικάλυψης: | Υψηλή ακρίβεια | Υλικό: | πολτός |
|---|---|---|---|
| Όνομα προϊόντος: | Πλάκα βαρύτητας | Συμβατότητα υλικού: | Προϊόντα από ίνες χυτευμένα με πολτό |
| Εφαρμοστέες Βιομηχανίες: | Εργοστάσιο παραγωγής | Αξιοπιστία επίστρωσης: | Υψηλή Αξιοπιστία |
| Ταχύτητα: | ευκανόνιστος | Εγγύηση: | 1 Έτος |
| Επισημαίνω: | Αρθρωτή μηχανή επικάλυψης πολτοποιημένου υλικού,Περιστροφικός επικαλυπτήρας υψηλής απόδοσης,Γραμμή παραγωγής εσωτερικών φραγμάτων από πολτοποιημένο υλικό |
||
Περιγραφή προϊόντων
Γραμμή παραγωγής αρθρωτής περιστροφικής επίστρωσης περιστροφής υψηλής απόδοσης για εσωτερικά φράγματα από πολτό

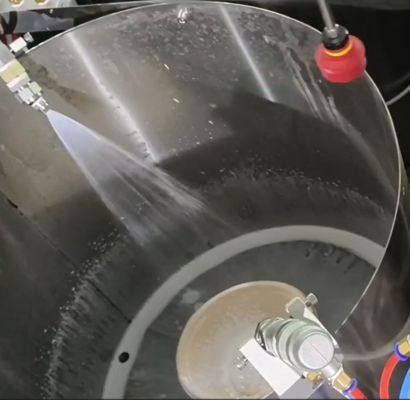

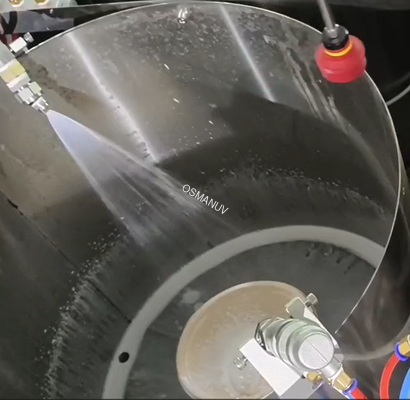

ΑυτόModular High-Throughput Rotary Spin Coating Γραμμή Παραγωγήςέχει σχεδιαστεί για την εφαρμογή ομοιόμορφων εσωτερικών επικαλύψεων φραγμού υψηλής απόδοσης —αδιάβροχα, ανθεκτικά στο λάδι, ανθεκτικά στη θερμότητα— σε χυτευμένα επιτραπέζια σκεύη και συσκευασίες από πολτό. Η διαδικασία περιστροφικής επίστρωσης περιστροφής χρησιμοποιεί φυγόκεντρη δύναμη για να απλώσει ομοιόμορφα την επίστρωση σε πολύπλοκες τρισδιάστατες εσωτερικές επιφάνειες, εξαλείφοντας τις οπές καρφίτσας και εξασφαλίζοντας σταθερό πάχος ξηρού φιλμ.

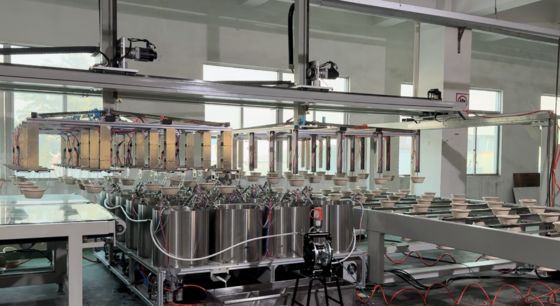

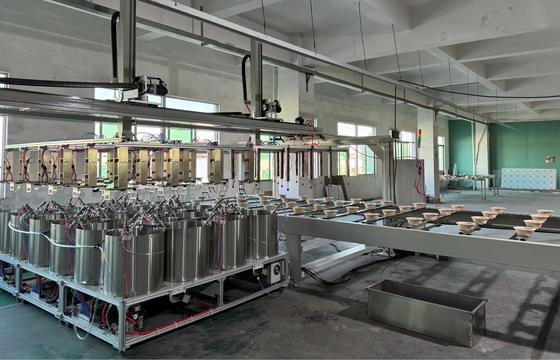

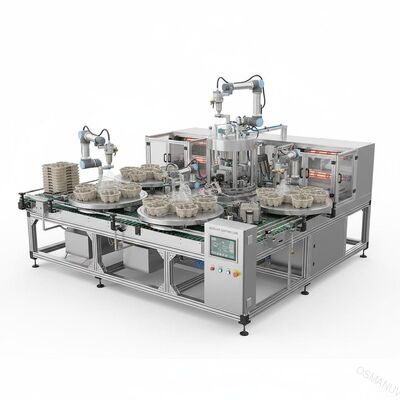

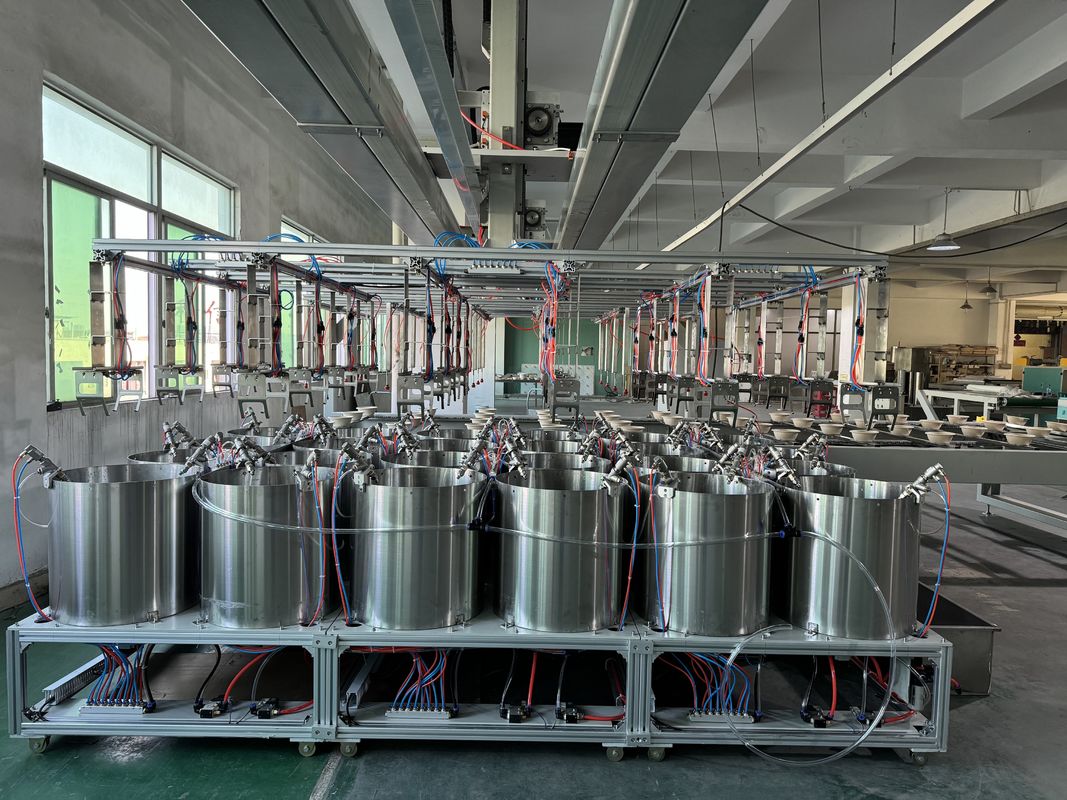

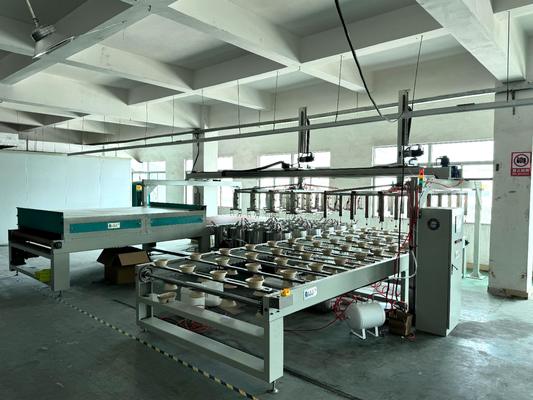

Σύνθεση Γραμμής Παραγωγής
- Αυτόματος μεταφορέας τροφοδοσίας– Σερβοκίνητος ιμάντας με απόσταση προϊόντων, ενσωματώνεται με πρέσα χύτευσης ανάντη
- Ζώνη προ-θεραπείας (προαιρετικό)– Σταθμός προθέρμανσης υπερύθρων ή πλάσματος για ενίσχυση της πρόσφυσης
- Περιστροφικό Περιστρεφόμενο Πικάπ– 12 / 24 / 36 προγραμματιζόμενοι σταθμοί ευρετηρίου, ευρετηρίαση με σερβομηχανισμό, ακρίβεια τοποθέτησης ±0,1 mm
- Σήραγγα ξήρανσης/σκλήρυνσης πολλαπλών ζωνών– IR + εξαναγκασμένος ζεστός αέρας, έλεγχος ανεξάρτητης ζώνης
- Αυτόματη Μονάδα Εκφόρτωσης & Στοίβαξης– pick-and-place ρομπότ ή σκελετό με προσανατολισμό προϊόντος
- Κεντρικός πίνακας ελέγχου PLC– S7‑1200 με οθόνη αφής 10‑12″ HMI
- Διαχείριση συνταγών και καταγραφή δεδομένων– Εξαγωγή USB/Ethernet, έως και 500 συνταγές
Όλες οι επιφάνειες επαφής προϊόντος είναι από ανοξείδωτο χάλυβα SUS304 για τρόφιμα. Η γραμμή αποστέλλεται αρθρωτή και μπορεί να επεκταθεί ή να διαμορφωθεί εκ νέου—κάθε λειτουργική μονάδα είναιπλήρως προσαρμόσιμο.
Τεχνικές Παράμετροι
| Παράμετρος | Τιμή / Εύρος |
|---|---|
| Αριθμός θέσεων εργασίας | 12 / 24 / 36 σταθμοί (περιστροφική ευρετηρίαση,προσαρμόσιμο) |
| Παραγωγική ικανότητα | 15 - 35 κύκλοι/λεπτό ≈ 360 - 800 τμχ/ώρα (εξαρτάται από το προϊόν,προσαρμόσιμο) |
| Μέγεθος προϊόντος που ισχύει (L×W×H) | Μέγ. 400×300×150 mm (προσαρμόσιμο) |
| Ακρίβεια ευρετηρίασης πικάπ | ±0,1 mm (σερβοκατευθυνόμενη αρμονική μετάδοση κίνησης) |
| Ταχύτητα στυψίματος ανά σταθμό | 100 - 3.000 RPM (προγραμματίζεται ανεξάρτητα) |
| Ακρίβεια ταχύτητας στυψίματος | ±1 RPM (υπό φορτίο) |
| Μέθοδος εφαρμογής επίστρωσης | Δοσομετρική αντλία ακριβείας + επίστρωση στυψίματος υψηλής ταχύτητας |
| Εύρος βάρους/πάχους επίστρωσης | 5 - 25 gsm στεγνό (ρυθμιζόμενο, ±2% ακρίβεια) |
| Συμβατοί τύποι επίστρωσης | Διασπορές με βάση το νερό, PE, PLA, φράγματα βιολογικής βάσης, διαλύματα χωρίς PFAS |
| Μέθοδος ξήρανσης / σκλήρυνσης | Ενσωματωμένη σήραγγα πολλαπλών σταδίων (IR + εξαναγκασμένος ζεστός αέρας) (προσαρμόσιμο: Μόνο IR, μόνο ζεστός αέρας ή UV-LED) |
| Εύρος θερμοκρασίας στεγνώματος | 40 - 150°C (έλεγχος PID ανεξάρτητος από ζώνη) |
| Αποδοτικότητα μεταφοράς επίστρωσης | ≥90% (μέθοδος φυγοκεντρικής περιστροφής) |
| Τροφοδοτικό | 380V / 400V / 460V, 50/60Hz, 3 φάσεων (προσαρμόσιμο) |
| Σύστημα ελέγχου | S7‑1200 PLC με 10-12″ HMI, αποθήκευση 500 συνταγών |
| Καταγραφή δεδομένων | USB, Ethernet/IP, Profinet (προαιρετικό FDA 21 CFR Μέρος 11) |
| Συνολικές διαστάσεις γραμμής (Μ×Π×Υ) | Περίπου 12.000×3.000×2.200 mm (προσαρμόσιμο) |
| Χαρακτηριστικά ασφαλείας | Φωτεινή κουρτίνα, στάσεις έκτακτης ανάγκης, κλείδωμα περιβλήματος, προστασία από υπερθέρμανση |
| Υλικό | SUS304 (επιφάνειες που έρχονται σε επαφή με τρόφιμα). Πλαίσιο από χάλυβα βαρέως τύπου με αντιδιαβρωτική βαφή |
| Συμμόρφωση | CE, ISO9001 |
Εφαρμογές
- Είδη σέρβις τροφίμων– πιάτα, μπολ, κοχύλια, κουτιά μεσημεριανού γεύματος, ποτηροφορείς
- Δίσκοι αυγών και δίσκοι παραγωγής– επίστρωση φραγμού υγρασίας για συσκευασία φρούτων και λαχανικών
- Συσκευασία ηλεκτρονικών– αντιστατικοί δίσκοι για ημιαγωγούς, πλακέτες κυκλωμάτων, σκληρούς δίσκους
- Βιομηχανική συσκευασία– προστατευτικά γωνιών, προστατευτικά άκρων, στηρίγματα παλετών
- Δίσκοι ιατρικών συσκευών– αποστειρωμένη συσκευασία φραγμού
- Συσκευασία καλλυντικών– ένθετα ινών και δίσκοι οθόνης υψηλής ποιότητας
- Φαρμακευτικά ένθετα συσκευασίας blister– δίσκοι tablet
Επιλογές προσαρμογής
- Προσαρμόσιμος αριθμός σταθμών– 12, 24 ή 36 σταθμοί. επεκτάσιμη με την προσθήκη μονάδων πικάπ
- Προσαρμόσιμα εξαρτήματα προϊόντος (φωλιές)– ειδικά εξαρτήματα για κάθε σχήμα προϊόντος με σύστημα γρήγορης αλλαγής
- Προσαρμόσιμη ταχύτητα στυψίματος ανά σταθμό– ανεξάρτητος προγραμματισμός για σειρές μικτών προϊόντων
- Προσαρμόσιμη διαμόρφωση ζώνης στεγνώματος– προσθέστε UV-LED, τροποποιήστε την αναλογία IR/θερμού αέρα ή ενσωματώστε τμήματα ψύξης
- Προσαρμόσιμο σύστημα εφαρμογής επίστρωσης– περισταλτική αντλία, σύριγγα ακριβείας, περιστροφικός ψεκαστήρας ή ακροφύσιο ψεκασμού
- Προσαρμόσιμη διεπαφή ελέγχου– χειροκίνητο, ημιαυτόματο ή πλήρως αυτοματοποιημένο με ενσωμάτωση MES/ERP
- Προσαρμόσιμο μήκος γραμμής και διάταξη– συμπαγής τοποθέτηση ή εκτεταμένος μεταφορέας για γραμμές μεγάλης κλίμακας
- Προσαρμόσιμη συμβατότητα καθαρού δωματίου– ISO 5 έως ISO 8 με φίλτρο HEPA/ULPA και περίβλημα θετικής πίεσης
Βασικά Χαρακτηριστικά
- Περιστροφική ευρετηρίαση παράλληλη επεξεργασία– όλοι οι σταθμοί λειτουργούν ταυτόχρονα. μέγιστη απόδοση ανά όροφο
- Επίστρωση στυψίματος υψηλής ακρίβειας– Ομοιόμορφη κάλυψη 360° σε περίπλοκες τρισδιάστατες γεωμετρίες, χωρίς τρύπες ή ραβδώσεις
- Ολοκληρωμένη σταδιακή ξήρανση– Το IR + εξαναγκασμένος ζεστός αέρας σε σειρά εξαλείφει τον ξεχωριστό φούρνο ωρίμανσης και τον διπλό χειρισμό
- Μετάβαση βάσει συνταγών– αποθήκευση 500+ συνταγών. αλλαγή μεταξύ των οικογενειών προϊόντων σε <5 λεπτά
- Έλεγχος πίεσης κλειστού βρόχου– εξασφαλίζει σταθερό βάρος επίστρωσης (±2%) και πάχος (>95% ομοιομορφία πάχους)
- Υψηλή απόδοση υλικού– η επίστρωση περιστροφής επιτυγχάνει ≥90% μεταφορά υλικού, μειώνοντας δραστικά τα απόβλητα σε σύγκριση με το σπρέι
- Αρθρωτή κατασκευή βαρέως τύπου– κλιμακούμενη από 12 έως 36 σταθμούς. επεκτάσιμο μέσω βιδωμένων τμημάτων περιστρεφόμενης πλάκας
- Πλήρης ιχνηλασιμότητα δεδομένων– Καταγραφή παρτίδας ταχύτητας, θερμοκρασίας και βάρους επίστρωσης για συμμόρφωση με το QC
- Σχεδιασμός εξοικονόμησης ενέργειας– Φυσητήρες ελεγχόμενοι από VFD, ζώνες υπερύθρων ενεργοποιούνται μόνο με την παρουσία προϊόντος, λειτουργία αναμονής
- Αλλαγή εξαρτήματος χωρίς εργαλεία– φωλιές προϊόντων ταχείας απελευθέρωσης· ελάχιστο χρόνο διακοπής μεταξύ των περιόδων παραγωγής
Υποστήριξη και Υπηρεσίες
- Δια βίου δωρεάν τεχνική υποστήριξη– τηλέφωνο, email, βιντεοκλήση
- Επί τόπου εγκατάσταση και θέση σε λειτουργία– μηχανικοί διαθέσιμοι σε όλο τον κόσμο (2-3 εβδομάδες επί τόπου)
- Εκπαίδευση χειριστή & συντήρησης– Περιλαμβάνεται επιτόπια εκπαίδευση 5-10 ημερών
- 2 χρόνια ολοκληρωμένη εγγύηση– σε κίνηση πικάπ, κινητήρες περιστροφής, PLC, αντλίες και όλα τα ηλεκτρονικά
- Προμήθεια ανταλλακτικών– Εγγύηση για 10+ χρόνια. Παγκόσμια αποστολή ταχείας αποστολής 48 ωρών
- Συμβόλαιο προληπτικής συντήρησης– ετήσια επιτόπια επιθεώρηση, βαθμονόμηση κινητήρα, ανακατασκευή αντλίας, επαλήθευση αισθητήρα
- Δωρεάν δοκιμή δειγμάτων & ανάπτυξη διαδικασίας– στείλτε τα χυτευμένα προϊόντα πολτού σας. παρέχουμε πλήρη αναφορά βελτιστοποίησης
- Απομακρυσμένη διάγνωση– Πρόσβαση VPN στο PLC για αντιμετώπιση προβλημάτων σε πραγματικό χρόνο, ενημερώσεις λογισμικού και ρύθμιση παραμέτρων
Συσκευασία και αποστολή
- Συσκευασμένο σε ξύλινα κιβώτια εξαγωγής βαρέως τύπου με αντισκωριακή μεμβράνη VCI, σακούλες αποξηραντικού, δείκτες κραδασμών και προσαρμοσμένη επένδυση αφρού
- Αποστέλλεται σε αρθρωτά τμήματα (συγκρότημα περιστρεφόμενης πλάκας, τμήματα μεταφοράς, σήραγγα ξήρανσης, ντουλάπι ελέγχου) για φόρτωση εμπορευματοκιβωτίων (συνιστώνται δοχεία HC 40 ποδιών)
- Ευαίσθητα εξαρτήματα ελέγχου (PLC, HMI, κάμερες) συσκευασμένα χωριστά με αντιστατική προστασία έναντι κραδασμών
- Περιλαμβάνει: Αγγλικό εγχειρίδιο, πιστοποιητικό CE, ηλεκτρικά σχήματα, πιστοποιητικά βαθμονόμησης (ταχύτητα στυψίματος, όγκος αντλίας, αισθητήρες θερμοκρασίας), κιτ εργαλείων, πλήρες κιτ ανταλλακτικών
- Όροι αποστολής: FOB / CIF / DAP / DDP δια θαλάσσης, αεροπορική μεταφορά για ευαίσθητα εξαρτήματα
- Χρόνος παράδοσης: 35 ημέρες για 12 σταθμούς. 50-70 ημέρες για πλήρως προσαρμοσμένες γραμμές 24 ή 36 σταθμών
- Ελάχιστη παραγγελία: 1 σετ
Συχνές Ερωτήσεις
Ε1: Ποια είναι η τυπική παραγωγική ικανότητα αυτής της γραμμής επίστρωσης περιστροφικής περιστροφής;
A1: Η παραγωγική ικανότητα κυμαίνεται από 360-800 τεμάχια ανά ώρα για τη διαμόρφωση 24 σταθμών (15-35 κύκλοι/λεπτό, ανάλογα με το προϊόν). Με την προσθήκη σταθμών (π.χ. 36 σταθμών), η απόδοση μπορεί να ξεπεράσει τα 1.000 τεμάχια ανά ώρα. Η χωρητικότητα είναιπλήρως προσαρμόσιμοβάσει του στοχευόμενου όγκου παραγωγής σας.
Ε2: Μπορεί αυτή η σειρά να χειριστεί πολλαπλά σχήματα προϊόντων στην ίδια σειρά παραγωγής;
Α2: Ναι, με τοπροσαρμόσιμοσύστημα ταχείας αλλαγής στερέωσης. Κάθε σχήμα προϊόντος έχει μια ειδική πλάκα φωλιάς. Η αλλαγή διαρκεί λιγότερο από 5 λεπτά, ανταλλάσσοντας τις πλάκες φωλιάς και επιλέγοντας την αντίστοιχη συνταγή από το HMI. Οι σταθμοί πικάπ μπορούν επίσης να διαμορφωθούν για διαδρομές μικτών προϊόντων, εάν το επιτρέπουν τα ύψη του εξαρτήματος και οι παράμετροι στυψίματος.
Ε3: Ποιοι τύποι επιστρώσεων είναι συμβατοί με τη διαδικασία επίστρωσης περιστροφής;
A3: Η σειρά είναι συμβατή με διασπορές με βάση το νερό (PE, PLA, πολυμερή βιολογικής βάσης), επιστρώσεις φραγμού χωρίς PFAS, γαλακτώματα ανθεκτικά στο λάδι και λειτουργικά πρόσθετα (αντιστατικά). Για επιστρώσεις με βάση διαλύτες, μπορούμε να αναβαθμίσουμε το περίβλημα με ηλεκτρικά αντιεκρηκτικά και ενισχυμένη εξάτμιση—απροσαρμόσιμοεπιλογή.
Ε4: Πώς συγκρίνεται η επίστρωση spin με την επίστρωση ψεκασμού όσον αφορά τα απόβλητα υλικών και την ομοιομορφία κάλυψης;
A4: Η επίστρωση στυψίματος επιτυγχάνει απόδοση μεταφοράς ≥90% (υλικό που εφαρμόζεται σε σχέση με το χρησιμοποιούμενο υλικό)—σημαντικά υψηλότερο από τον ψεκασμό αέρα (40-60%). Η φυγόκεντρη δύναμη απλώνει την επίστρωση ομοιόμορφα σε όλες τις εσωτερικές επιφάνειες, συμπεριλαμβανομένων των βαθιών εσοχών και γωνιών, εξαλείφοντας τις τρύπες και τις ραβδώσεις που είναι κοινές στην εφαρμογή ψεκασμού. Για επικαλύψεις φραγμού υψηλής αξίας (π.χ. πολυμερή με βιολογική βάση), η επίστρωση με περιδίνηση μπορεί να μειώσει το κόστος υλικού κατά 30-50%.
Ε5: Μπορεί η γραμμή να ενσωματωθεί με την υπάρχουσα πρέσα χύτευσης χαρτοπολτού;
Α5: Απολύτως. Τα σήματα ύψους, προσανατολισμού και συγχρονισμού του μεταφορέα τροφοδοσίας (στεγνές επαφές, Ethernet/IP) είναιπλήρως προσαρμόσιμογια απρόσκοπτη ενσωμάτωση με την υπάρχουσα πρέσα διαμόρφωσης. Μπορούμε επίσης να ενσωματώσουμε ρομποτικό pick-and-place για άμεση μεταφορά από την πρέσα στο πικάπ.
