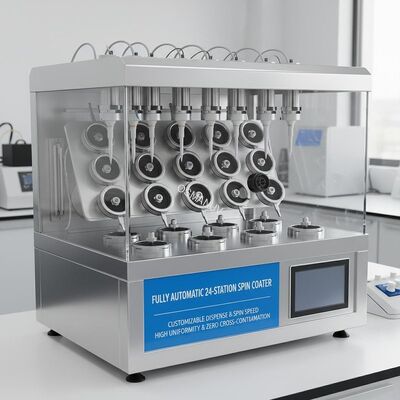

Πλήρως Αυτόματος Περιστροφικός Επικαλυπτής 24 Θέσεων με Προσαρμόσιμη Ταχύτητα Διανομής & Περιστροφής για Υψηλή Ομοιομορφία και Μηδενική Διασταυρούμενη Μόλυνση
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Προσδιορισμός |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 30 ημέρες |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Αντοχή επίστρωσης: | Υψηλή Ανθεκτικότητα | Πηγή φωτός: | Φως |
|---|---|---|---|
| Χρήση: | Εκτυπωτής ετικετών χαρτιού Εκτυπωτής κάρτας εκτυπωτή | Πάχος επίστρωσης: | ευκανόνιστος |
| Μοντέλο: | Δελτίο ΕΚΑΧ, αριθ. | Παραγωγική ικανότητα: | 4800pcs/8h |

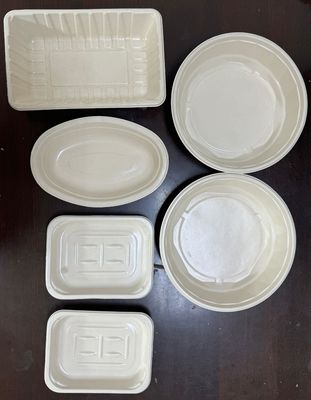

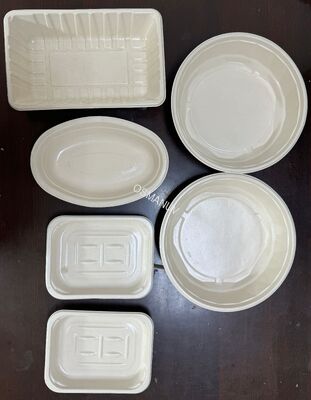

| βασικά σημεία πώλησης: | Επικάλυψη από χαρτοπολτό | Λειτουργική ισχύς: | 2.4kW |
| Επισημαίνω: | Πλήρως αυτόματη συσκευή επένδυσης σπιν,Συσκευή επένδυσης με 24 σταθμούς για την κατασκευή χαρτοπολτού,Προσαρμόσιμη συσκευή περιστροφής |
||
Περιγραφή προϊόντων
Πλήρως αυτόματο 24 περιστροφικό επεξεργαστή για την έρευνα και ανάπτυξη μέχρι την παραγωγή.
Αυτό...24 σταθμών εφοδιασμός περιστροφήςΚάθε μία από τις 24 ανεξάρτητες θέσεις επικάλυψης μπορεί να φορτωθεί με υποστρώματα διαμέτρου έως 200 mm (ή 156×156 mm τετραγωνικά).Το σύστημα ολοκληρώνει διαδοχικά την παροχή, επιτάχυνση, περιστροφή-κράτηση, και η άκρη-σφαιρίδιο αφαίρεση βήματα μέσω ενόςΠροσαρμόσιμη βάση δεδομένων συνταγών.
Κύρια πλεονεκτήματα
- Μηδενική διασταυρούμενη μόλυνση- μεμονωμένα δοχεία και εξάτμιση για κάθε σταθμό
- Υψηλή ομοιομορφία< ± 3% σε 3000 στροφές ανά λεπτό σε όλους τους σταθμούς
- Πλήρης προσαρμογή- υλικό υποστρώματος (Si, γυαλί, πολυμερές, μέταλλο), καθαρισμός αερίων (N2, καθαρός ξηρός αέρας) και στάδια ξεπλύματος μετά την περιστροφή
Τεχνικές παραμέτρους
| Παράμετρος | Τυπική τιμή | Προσαρμόσιμη περιοχή |
|---|---|---|
| Αριθμός σταθμών | 24 | 12 / 16 / 24 / 32 (προσαρμόσιμο) |
| Μέγιστο μέγεθος υποστρώματος | Διάμετρο 200 mm ή τετράγωνο 156×156 mm | 50 - 300 mm (προσαρμόσιμη γροθιά) |
| Πεδίο ταχύτητας περιστροφής | 0 - 6000 στροφές ανά λεπτό | 0 - 10000 στροφές ανά λεπτό |
| Ακριβότητα ταχύτητας | ±1 στροφές/λεπτο | - Δεν ξέρω. |
| Επιτάχυνση περιστροφής | 200 - 10000 στροφές/δευτερόλεπτο | Προσαρμόσιμη έως 20000 στροφές/δευτερόλεπτο |
| Ομοιότητα της επικάλυψης | < ± 3% @ 3000 στροφές ανά λεπτό | ± 2% διαθέσιμα |
| Αέρια επεξεργασίας | 1 κανάλι (N2) | 2 - 4 κανάλια αερίου (προσαρμόσιμα) |
| Τύποι διανομής | Στατικό / δυναμικό | Μέχρι 3 βήματα διανομής ανά συνταγή |
| ροή καυσαερίων ανά σταθμό | 45 m3/h | 30 - 80 m3/h (προσαρμόσιμα) |
| Περιβάλλον | Συμφωνία καθαρής αίθουσας κατηγορίας 10 | Επιλογή κατηγορίας 1 |
| Ηλεκτρική τροφοδοσία | 400V / 50 Hz / 3P | 208V - 480V (προσαρμόσιμο) |
| Διάμετροι μηχανής (W × D × H) | 2100 × 1200 × 1900 mm | πλάτος/βάθοςΠροσαρμόσιμη |

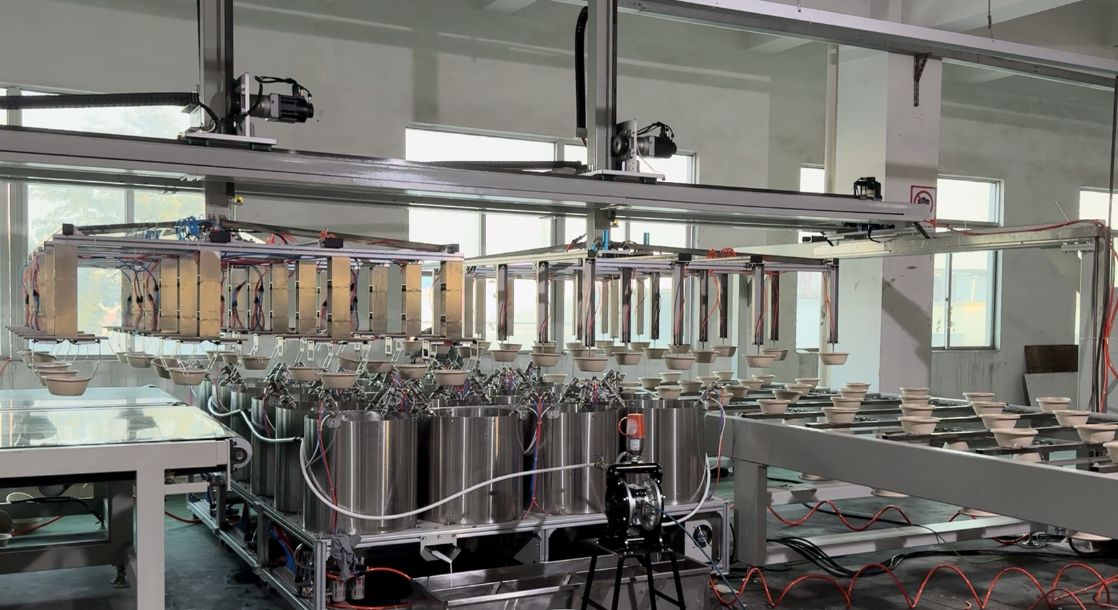

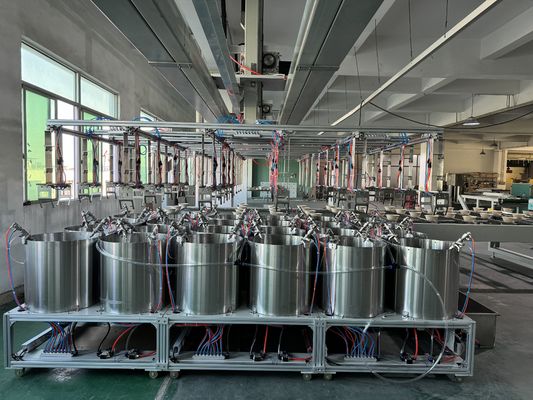

Ενσωμάτωση παραγωγής
Όταν ενσωματώνεται σε μια γραμμή επικάλυψης, η συσκευή επικάλυψης σπιν 24 σταθμών λειτουργεί συνήθως με:
- Εφοδιασμός / εκφόρτωση(Επιστημονικό περιοδικό ή κασέτα σε κασέτα) -Προσαρμόσιμη διεπαφή
- Σταθμός προετοιμασίας- προαιρετική ευθυγράμμιση άκρων/αποκοπής
- 24 σταθμών εφοδιασμός περιστροφής- κύρια μονάδα
- Απομακρυντής ακρογωνίων (EBR)- ενσωματωμένο ή χωριστό σταθμό
- Πλάκα ψησίματος μετά την επικάλυψη- θερμοπίνακα ή IR (προγραμματιζόμενο)
- Σταθμός ψύξης- ενεργός ή παθητικός
- Κεντρικό σύστημα διανομής χημικών ουσιών- 1-12 μπουκάλια με αυτόματη συμπλήρωση
- Σύστημα ανάκτησης καυσαερίων και διαλύτη- προσαρμόσιμα για φωτοαντίσταση, PI, PMMA κλπ.
Εφαρμογές
- Ημιαγωγός- Φωτοανθεκτικές επικάλυψεις (i-line, KrF, ArF)
- Ηλιακοί συλλέκτες περοβσκίτη- ομοιόμορφη εναπόθεση μεγάλης έκτασης
- OLED / QLED- στρώματα ένεσης/μεταφοράς
- MEMS & μικρορευστότητα- SU-8, PDMS, πολυμερές επικάλυψη.
- Ε & Α & πιλοτική γραμμή- ανάπτυξη διεργασιών πολλαπλών υποστρωμάτων
- Υποστρώματα από γυαλί / ζαφείρι / κεραμική- επιφανειακή ομοιότητα
- Η μπαταρία λιθίου- επικάλυψη με λάσπη σε διαχωριστικό ή ηλεκτρόδιο
Επιλογές προσαρμογής
Αυτό...Το 24 σταθμών κορμί είναι εξαιρετικά προσαρμόσιμο.στις ακόλουθες πτυχές:
- Μέγεθος και σχήμα υποστρώματος- στρογγυλά, τετράγωνα, ορθογώνια ή ειδικά κομμένα
- Σχεδιασμός Chuck- κενό, μηχανική σφραγίδα ή ηλεκτροστατική θήκη

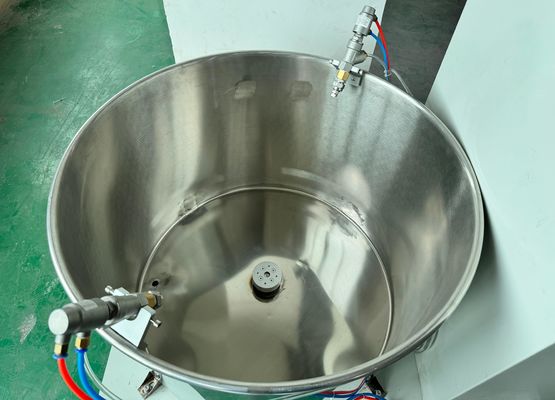

- Υλικό μπολ- PP, PVDF, PTFE ή ανοξείδωτο χάλυβα (για επιθετικούς διαλύτες)
- Σφουγγάρια διανομής- έως και 3 ανεξάρτητοι ακροφύσια ανά σταθμό,προσαρμόσιμη κίνηση XY
- Αέρια επεξεργασίας- N2, καθαρός ξηρός αέρας, Ar, ή σχηματίζοντας αέριο
- Ξεπλύνετε την πλάτη και αφαιρέστε τις ακίδες- προγραμματισμένη
- Βιβλιοθήκη συνταγών- απεριόριστη αποθήκευση για 1000+ προσαρμοσμένες συνταγές
- Διασύνδεση- SMEMA, SECS/GEM, OPC-UA ή Modbus TCP
- Ασφάλεια- διάταξη ανθεκτικής σε έκρηξη για εύφλεκτους διαλύτες
Βασικά χαρακτηριστικά
- Ανεξάρτητη παρακολούθηση σταθμού- κάθε σταθμός παρακολουθεί την τάση πάχους φιλμ και το ιστορικό συναγερμού
- Ενεργός κλειδαρισμός καπακιού- εμποδίζει τη λειτουργία όταν το καπάκι του μπολ είναι ανοιχτό
- Συλλέκτης σταγονιδίων διαλύτη- μειώνει τη συχνότητα συντήρησης
- Γρήγορη λήψη συνταγής- < 1 δευτερόλεπτο για να αλλάξετε όλους τους 24 σταθμούς
- Καταγραφή δεδομένων- Εξαγωγή CSV ανά σταθμό (ταχύτητα περιστροφής έναντι χρόνου)
- Σχεδιασμός χαμηλών δονήσεων- < 0,5 μm/s2 σε μέγιστη ταχύτητα
- Τρόπος εξοικονόμησης ενέργειας- η ταχύτητα εξάτμισης μειώνεται αυτόματα σε κατάσταση αδρανοποίησης
Υποστήριξη και Υπηρεσίες
- Οδηγία εγκατάστασης εξ αποστάσεως- Συμπεριλαμβάνεται η εγκατάσταση τηλεφώνου
- 24/7 τεχνική υποστήριξη- ομάδα μηχανικών σε υπηρεσία (Αγγλικά/Κινέζικα)
- Εκπαίδευση επί τόπου- προαιρετικά (3 ημέρες)
- Εγγύηση 12 μηνών- ανανεώσιμη έως 36 μήνες
- Διαθεσιμότητα ανταλλακτικών- 5 χρόνια εγγύηση
- Υποστήριξη ανάπτυξης διαδικασιών- δωρεάν βελτιστοποίηση συνταγών για το υλικό σας
Συσκευή και αποστολή
| Άρθρο | Μέθοδος |
|---|---|
| Συσκευή | Σφραγισμένο υπό κενό + αντιστατικό αφρό + κιβώτιο αντιστριμμένου ξύλου (προστασία κατά της διάβρωσης VCI) |
| Όρος αποστολής | FOB / CIF / DDP (επιλέξτε κατά την προσφορά) |
| Χρονοδιάγραμμα | 45 - 60 εργάσιμες ημέρες (προσαρμοσμένο: +15 ημέρες) |
| Μεταφορές | 40' εμπορευματοκιβώτιο HC (1 μονάδα ανά εμπορευματοκιβώτιο) ή αεροπορική μεταφορά για επείγουσες παραγγελίες |
| Έγγραφα | Εμπορικό τιμολόγιο, κατάλογος συσκευασίας, δήλωση CE, εγχειρίδιο λειτουργίας (ψηφιακό + έντυπο) |
Συχνές Ερωτήσεις
Ε1: Είναι δυνατόν να επικαλύπτονται ταυτόχρονα διαφορετικά υπόστρωμα σε διαφορετικούς σταθμούς;
Α: Ναι, κάθε σταθμός λειτουργεί ανεξάρτητα. Για παράδειγμα, ο σταθμός 1-6 μπορεί να καλύψει πλακίδια 4 ιντσών, ενώ ο σταθμός 7-12 καλύπτει πλακίδια 6 ιντσών --πλήρως προσαρμόσιμη.
Ε2: Υποστηρίζει το μηχάνημα υλικά υψηλής ιξώδους (> 1000 cP);
Α: Ναι.Προσαρμόσιμηκινητήρες περιστροφής με αργή διανομή και υψηλή ροπή (έως 1,5 N*m) για πυκνούς φωτοαντίστοιχους ή πολυϊμίδους.
Ε3: Πόση ώρα χρειάζεται για να αλλάξετε από έναν φωτοανθεκτικό σε έναν άλλο;
Α: Με την προαιρετικήΠροσαρμόσιμη σχεδίαση μπολ γρήγορου καθαρισμού, αλλαγή < 10 λεπτά ανά σταθμό. Οι κεντρικές χημικές γραμμές μπορούν να ξεπλύνονται αυτόματα.
