24-θέση περιστρεφόμενη επικάλυψη περιστροφής με προσαρμόσιμα μεγέθη υποστρώματος και προγραμματισμένα προφίλ περιστροφής για υψηλής απόδοσης κατάθεση λεπτών ταινιών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Προσδιορισμός |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 30-45 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | πολτός | Μέσα επικάλυψης: | Κύρια μελάνι DOD |
|---|---|---|---|
| Πηγή θέρμανσης: | Ηλεκτρική θέρμανση IR | Περιοχή επικάλυψης: | Μεγάλη περιοχή |
| Μέθοδος θέρμανσης: | ηλεκτρικός | Έλεγχος πάχους επίστρωσης: | Ευκανόνιστος |
| Διάσταση: | Ως απαίτηση πελάτη | Μοντέλο: | Δελτίο ΕΚΑΧ, αριθ. |
| ενοποίηση γραμμής παραγωγής: | Μπορεί να ενσωματωθεί στη γραμμή παραγωγής χύτευσης χαρτοπολτού | ||
Περιγραφή προϊόντων

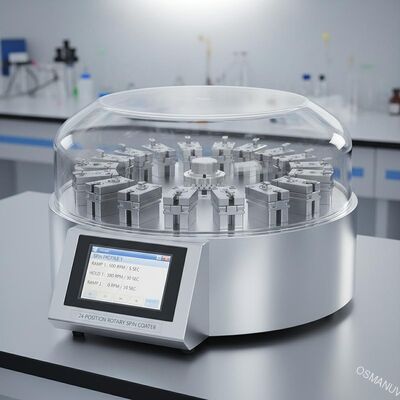

Σύνθετο 24 θέσεων περιστροφικό περιστροφικό ελαστικό. Προσαρμόσιμα μεγέθη υποστρώματος και προγράμματα περιστροφής για Ε&Α και πιλοτική παραγωγή.
Επισκόπηση του προϊόντος
Η συσκευή αυτή έχει 24 σταθμούς και έχει σχεδιαστεί για την αποθέτηση λεπτών ταινιών υψηλής απόδοσης φωτοανθεκτικών, πολυμερών, νανοσωματιδίων και υλικών sol-gel.Το σύστημα υποστηρίζει προσαρμόσιμα προφίλ περιστροφής (επιτάχυνση, διάρκεια, ταχύτητα) για κάθε σταθμό, καθιστώντας το ιδανικό τόσο για το περιβάλλον Ε&Α όσο και για το περιβάλλον παραγωγής.
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία / Περιοχή | Επιλογή προσαρμογής |
|---|---|---|
| Αριθμός σταθμών | 24 | ✔ Προσαρμόσιμες (16/24/32 σταθμοί) |
| Μέγεθος υποστρώματος | Μέχρι 12 ιντσών πλάκας ή 300×300 mm πάνελ | ✔ Προσαρμόσιμα μεγέθη |
| Πεδίο ταχύτητας περιστροφής | 100 - 12.000 στροφές ανά λεπτό | ✔ Προγραμματισμός ανά σταθμό |
| Ακριβότητα ταχύτητας | ±1 στροφές/λεπτο | - |
| Πεδίο επιτάχυνσης | 100 - 10.000 στροφές/δευτερόλεπτο | ✔ Προσαρμόζεται ανά συνταγή |
| Χρονοδιάστημα περιστροφής | 1 - 999 δευτερόλεπτα / βήμα | ✔ Προσαρμόσιμα βήματα |
| Όγκος διανομής | 0.1 - 20 ml ανά ακροφύσιο | ✔ Προσαρμόσιμος τύπος ακροβωτίου |
| Τύπος κινητήρα | Ενεργοποιητικό συνεχούς ρεύματος χωρίς βούρτσα | - |
| Ομοιότητα της επικάλυψης | ± 3% (σε 24 σταθμούς) | ✔ Αναβαθμιζόμενη σε ± 1% |
| ροή καυσαερίων | 150 - 500 m3/h | ✔ Προσαρμόσιμη διεπαφή εξαγωγής |
| Ηλεκτρική τροφοδοσία | 220V / 50-60 Hz / 3,5 kW | ✔ Προσαρμόσιμη τάση |
| Μέγεθος (L × W × H) | 1800 × 1200 × 900 mm | ✔ Προσαρμόσιμο αποτύπωμα |
| Βάρος | 520 κιλά | - |
Εφαρμογές
- Επικάλυψη με ημιαγωγούς πλακίδια (φωτοανθεκτικοί)
- Κατασκευή ηλιακών κυττάρων OLED και περοβσκίτη
- Προετοιμασία βιοσιπ και πολυμερούς ταινίας
- Επικάλυψη αντιαντανάκλασης για οπτική
- Αποθέματα νανοϋλικών (γαφένιο, κβαντικές κουκίδες)
- Ε&Α διαφόρων συνθηκών (24 διαφορετικές παραμέτρους ταυτόχρονα)
Επιλογές προσαρμογής
Προσφέρουμε πλήρη προσαρμογή:
- Αριθμός σταθμών:Σταθμοί 8 / 12 / 16 / 24 / 32
- Σχήμα και μέγεθος υποστρώματος:στρογγυλές πλάκες, τετράγωνες πλάκες, ακανόνιστα υποστρώματα
- Σύστημα διανομής:με μόνο βελόνα, πολλαπλό ακροφύσιο, ψεκασμό ή μελάνι
- Ελέγχος του περιβάλλοντος:υγρασία, θερμοκρασία, διήθηση σωματιδίων
- Επίπεδο αυτοματισμού:χειροκίνητο φορτίο, ημι-αυτόματο, πλήρης ενσωμάτωση σε γραμμή
- Λογισμικό:προσαρμοσμένη δομή συνταγής, σάρωση γραμμικού κώδικα, εξαγωγή δεδομένων στο MES
Βασικά χαρακτηριστικά
Ατομικό σύστημα ελέγχου σταθμού με ανεξάρτητους κινητήρες περιστροφής
Εικονική οθόνη με βιβλιοθήκη συνταγών (έως 999 συνταγές)
Παρακολούθηση της ταχύτητας και του χρόνου σε πραγματικό χρόνο ανά σταθμό
Ανίχνευση κενού κατά των σταγόνων για την αποθήκευση υποστρώματος
Αυτοματοποιημένη συγχρονιστική διάθεση διαλύτη
Χαμηλή δόνηση και ακουστικό περίβλημα
Προστασία κατά της έκτακτης ανάγκης
Προσαρμόσιμη δεξαμενή εξάτμισης και συλλογής αποβλήτων
Υποστήριξη και Υπηρεσίες
- Εγκατάσταση και εκπαίδευση επί τόπου
- 18 μηνών τυποποιημένη εγγύηση (επεκτάσιμη)
- Επιλογή απομακρυσμένης αποδιορθώσεως και υποστήριξης IoT
- Ετήσιο σχέδιο βαθμονόμησης και προληπτικής συντήρησης
- Προμήθεια ανταλλακτικών για ≥10 έτη
- Υποστήριξη ανάπτυξης προσαρμοσμένου λογισμικού
Συσκευή και αποστολή
- Συσκευή:Αντιστατική σφραγισμένη υπό κενό + θήκη εξαγωγής από πλακέ (αποπληκτικό, υγρασία)
- Μέθοδος αποστολής:FOB / CIF από θάλασσα, αεροπορική μεταφορά (προαιρετική για μονάδες επιπέδου)
- Χρόνος προελεύσεως:30-45 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας (προσαρμογή προσθέτει 15 ημέρες)
- Τα έγγραφα περιλαμβάνουν:Εγχειρίδιο χρήσης, πιστοποιητικό βαθμονόμησης, δήλωση CE
Συχνές Ερωτήσεις
Ε1: Μπορούν οι 24 σταθμοί να τρέχουν ταυτόχρονα διαφορετικά προγράμματα περιστροφής;
Α: Ναι. Κάθε σταθμός υποστηρίζει μια προσαρμόσιμη ανεξάρτητη συνταγή (χύτητα, χρόνο, επιτάχυνση).
Ε2: Ποια μεγέθη υποστρώματος μπορώ να προσαρμόσω;
Απ: Από τα τσιπ 5×5 mm έως τα πάνελ 300×300 mm ή τις πλάκες 12 ιντσών.
Ε3: Είναι συμβατό αυτό το μηχάνημα καθαρού χώρου;
Α: Ναι. Τάξη 100 (ISO 5) συμβατή με προαιρετική μονάδα φίλτρου HEPA/ULPA.
