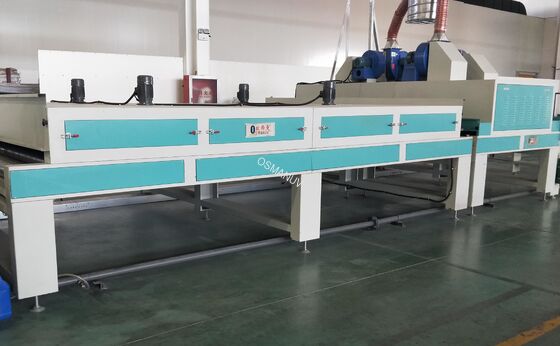

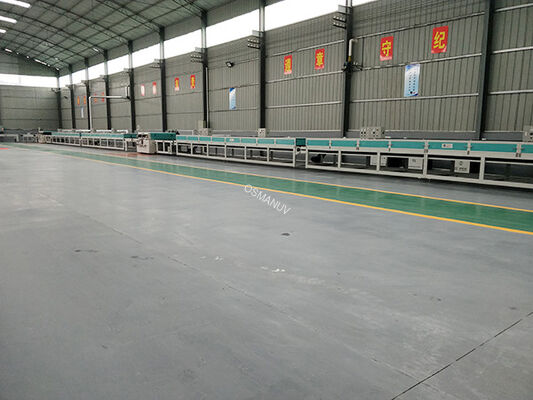

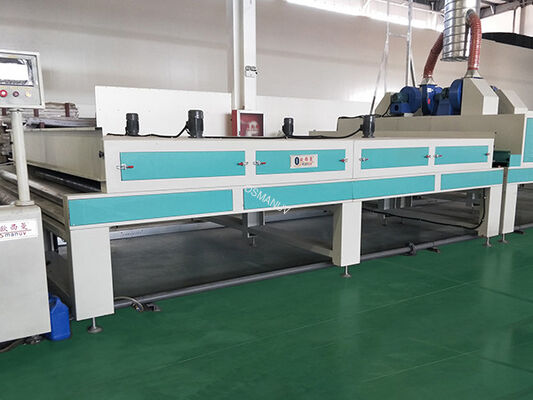

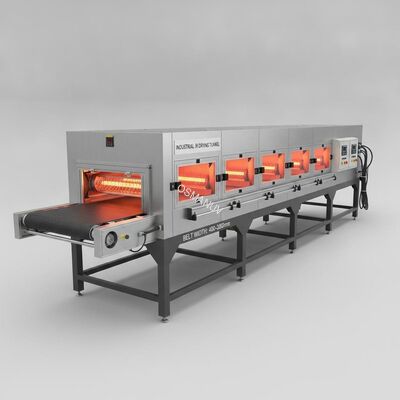

Βιομηχανική σήραγγα ξήρανσης υπέρ ακτινοβολίας για την εκτύπωση οθόνης και τα μελάνια
Βιομηχανική σήραγγα ξήρανσης υπέρ ακτινοβολίας για την εκτύπωση οθόνης και τα μελάνια
Βιομηχανικό IR Drying Tunnel για μεταξοτυπία & μελάνια Προσαρμόσιμο Πλάτος Ζώνης (400-2000mm) & Ζώνες Θέρμανσης Επισκόπηση προϊόντος Αυτόπροσαρμόσιμη γραμμή στεγνώματος υπερύθρωνείναι ένα βιομηχανικό σύστημα ξήρανσης τύπου σήραγγας που χρησιμοποιεί τεχνολογία θέρμανσης μεσαίου κύματος ή υπέρυθρης ακ...
Place of Origin:Κίνα
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Προσδιορισμός
Minimum Order Quantity:1 Σετ
Price:Διαπραγματεύσιμος
Product Custom Attributes
Επισημαίνω
Industrial IR drying tunnel for screen printing
,Customizable belt width infrared drying machine
,Infrared drying tunnel with multiple heating zones
Ταχύτητα:
Προσαρμογή
Τύπος μεταφορέα:
Συσκευές για τη μεταφορά λωρίδας με δίχτυα ή κυλίνδρων
Worktable:
Επιπλέων
Απαίτηση συντήρησης:
Χαμηλή συντήρηση με εξαρτήματα εύκολης πρόσβασης
Δυναμικό:
220V
Πηγή ενέργειας:
Ηλεκτρισμός
Εξουσία:
2000W
Πραγματικό πλάτος ισοπέδωσης:
1320 χλστ
Product Description
Βιομηχανικό IR Drying Tunnel για μεταξοτυπία & μελάνια
Προσαρμόσιμο Πλάτος Ζώνης (400-2000mm) & Ζώνες Θέρμανσης
Επισκόπηση προϊόντος
Αυτόπροσαρμόσιμη γραμμή στεγνώματος υπερύθρωνείναι ένα βιομηχανικό σύστημα ξήρανσης τύπου σήραγγας που χρησιμοποιεί τεχνολογία θέρμανσης μεσαίου κύματος ή υπέρυθρης ακτινοβολίας για αποτελεσματικό στέγνωμα και σκλήρυνση επιστρώσεων, μελανιών και κόλλων σε διάφορα υποστρώματα. Διαθέσιμο σετυπικό στέγνωμα μεταξοτυπίας,επεξεργασία γυαλιού υψηλής θερμοκρασίας, καιωρίμανση ηλεκτρονικών ακριβείαςδιαμορφώσεις.
Το σύστημα είναιπλήρως προσαρμόσιμοσε πλάτος ιμάντα, μήκος θέρμανσης, αριθμό ζωνών θέρμανσης, εύρος θερμοκρασίας και επίπεδο αυτοματισμού. Σε αντίθεση με το συμβατικό στέγνωμα με ζεστό αέρα, η θέρμανση υπερύθρων μεταφέρει ενέργεια απευθείας στην επιφάνεια του προϊόντος χωρίς να θερμαίνει τον περιβάλλοντα αέρα, με αποτέλεσματαχύτερους χρόνους στεγνώματος,χαμηλότερη κατανάλωση ενέργειας, καιμειωμένες απαιτήσεις χώρου δαπέδου.
Αυτή η γραμμή στεγνώματος υπερύθρων είναι ιδανική για ξήρανση μελανιών με βάση διαλύτη και με βάση το νερό μετά από μεταξοτυπία, εκτύπωση με ταμπόν και επίστρωση με ψεκασμό, καθώς και για σκλήρυνση συγκολλητικών, ξήρανση επιστρώσεων σε γυαλί/κεραμικά και επεξεργασία οπτικών μεμβρανών και ηλεκτρονικών εξαρτημάτων.
Αρχή Εργασίας
Η υπέρυθρη ακτινοβολία από τους σωλήνες θέρμανσης διεισδύει στην επίστρωση/επιφάνεια, προκαλώντας ταχεία εξάτμιση του διαλύτη ή διασταυρούμενο πολυμερισμό (για υπεριώδη/θερμική σκλήρυνση). Η προαιρετική κυκλοφορία ζεστού αέρα ενισχύει την ομοιομορφία θερμοκρασίας στους ±2°C εντός του θαλάμου.
Τεχνικές Παράμετροι
| Παράμετρος | Τυπική σήραγγα ξήρανσης υπερύθρων | Σειρά γυαλιού υψηλής θερμοκρασίας | Ηλεκτρονικό σύστημα ακριβείας |
|---|---|---|---|
| Πλάτος ζώνης (προσαρμόσιμο) | 400 - 2000 mm | 800 - 2200 χλστ | 300 - 1200 χλστ |
| Συνολικό μήκος σήραγγας (προσαρμόσιμο) | 2 - 20 μ | 5 - 28 μ | 2 - 8 μ |
| Μήκος ζώνης θέρμανσης (προσαρμόσιμο) | 1,5 - 12 μ | 6 - 15 μ | 1 - 5 μ |
| Ισχύς θέρμανσης (προσαρμόσιμη) | 9 - 80 kW | 20 - 200 kW | 3 - 30 kW |
| Μέγιστη θερμοκρασία | 80 - 220°C | έως 650°C | έως 200°C |
| Ομοιομορφία θερμοκρασίας | ±5°C | ±2°C | ±2°C (με κυκλοφορία) |
| Ταχύτητα μεταφορέα (προσαρμόσιμη) | 0 - 15 m/min | 0 - 10 m/min | 0 - 20 m/min |
| Υλικό ζώνης (προσαρμόσιμο) | Διχτυωτό τεφλόν / Αλυσίδα με ρολό | Πλέγμα από ανοξείδωτο χάλυβα / Κεραμικός κύλινδρος | PTFE / Πυρίτιο / Αντιστατικό |
| Μέγιστο ύψος προϊόντος | 50 - 200 mm | έως 500 mm | 10 - 150 mm |
| Μέθοδος ψύξης | Αναγκαστικός αέρας / Περιβάλλον | Υδρόψυκτος / Καταναγκαστικός αέρας | Αναγκαστικός αέρας / Περιβάλλον |
| Σύστημα ελέγχου | Ψηφιακό PID / PLC προαιρετικό | PLC + οθόνη αφής | PLC + HMI (7") |
| Τροφοδοτικό | 220V / 380V, 50/60Hz | 380V, 50/60Hz, 3φασ | 220V / 380V, 50/60Hz |
| Τυπική εφαρμογή | Μεταξοτυπία, εκτύπωση pad | Γυάλινα μπουκάλια, κεραμικά, μεταλλική επίστρωση | Οπτικά φιλμ, ηλεκτρονικά, PCB |
Εφαρμογές
- Βιομηχανία μεταξοτυπίας:Ξήρανση μελανιών με βάση διαλύτες και με βάση το νερό σε χαρτί, φιλμ, ύφασμα και άκαμπτα υποστρώματα
- Γυαλί & κεραμικό:Ξήρανση/ωρίμανση επιστρώσεων σε γυάλινα μπουκάλια, βάζα, κύπελλα, κεραμικά πλακίδια
- Ηλεκτρονική:Ξήρανση ομοιόμορφων επιστρώσεων, μάσκα συγκόλλησης, κόλλες ενθυλάκωσης σε PCB και εξαρτήματα
- Οπτικές ταινίες:Στέγνωμα λειτουργικών επιστρώσεων σε μεμβράνες PET, PC, PMMA (συμβατό με ρολό)
- Ανταλλακτικά αυτοκινήτων:Πολυμεριστικά αστάρια, χρώματα και κόλλες σε πλαστικά/μεταλλικά εξαρτήματα
- Συσκευασία:Ξήρανση μελανιών και βερνικιών σε χαρτοκιβώτια, ετικέτες και εύκαμπτες συσκευασίες
- Ύφασμα και ύφασμα:Ξήρανση τυπωμένων σχεδίων και επικαλύψεων σε ενδύματα και τεχνικά υφάσματα
- Ξυλουργική:Ξήρανση ασταριών και επιστρώσεων με βάση την υπεριώδη ακτινοβολία / νερό σε κατασκευασμένα πάνελ
Επιλογές προσαρμογής
Αυτή η γραμμή στεγνώματος υπερύθρων είναιεξαιρετικά προσαρμόσιμογια να καλύψετε τις συγκεκριμένες απαιτήσεις παραγωγής σας:
- Πλάτος και μήκος ζώνης:Προσαρμόσιμο από 300mm έως 2200mm πλάτος, συνολικό μήκος 2-28 μέτρα
- Διαμόρφωση θέρμανσης:Αριθμός ζωνών θέρμανσης (1-6 ή περισσότερες), μήκος ζώνης ανά τμήμα
- Τύπος θέρμανσης:Μόνο IR / IR + κυκλοφορία ζεστού αέρα / IR + UV συνδυασμένα
- Εύρος θερμοκρασίας:Στάνταρ έως 220°C / Υψηλή θερμοκρασία έως 650°C
- Τύπος λαμπτήρα υπερύθρων:Μεσαίου κύματος (στάνταρ) / Γρήγορης απόκρισης / Διπλού σωλήνα / Ίνα άνθρακα
- Μεταφορικός ιμάντας:Δίχτυ από τεφλόν, πλέγμα από ανοξείδωτο χάλυβα, αλυσίδα με ρολό, ζώνη σε ζώνη, με επίστρωση σιλικόνης
- Τμήμα ψύξης:Εξαναγκασμένος αέρας, υδρόψυκτος, εκτεταμένη ψύξη περιβάλλοντος
- Εξάτμιση καπνού:Μονές/πολλαπλές θύρες εξάτμισης με έλεγχο αποσβεστήρα
- Σύστημα ελέγχου:Ψηφιακός ελεγκτής PID / PLC + οθόνη αφής HMI / Απομακρυσμένη παρακολούθηση IoT
- Συμβατότητα Cleanroom:Σχεδιασμός χωρίς σκόνη με πλήρες εσωτερικό από ανοξείδωτο χάλυβα (Κλάση 10000-100000)
- Φόρτωση/εκφόρτωση:Χειροκίνητη / αυτόματη μεταφορά / ρομποτική ενσωμάτωση
- Αδρανή ατμόσφαιρα:Καθαρισμός αζώτου για ευαίσθητα στην οξείδωση προϊόντα
- Χρώμα/φινίρισμα:Προσαρμογή κωδικού χρώματος RAL για εξωτερικά πάνελ
Βασικά Χαρακτηριστικά
- Γρήγορο στέγνωμα:Η άμεση θέρμανση υπερύθρων μειώνει σημαντικά τον χρόνο στεγνώματος σε σύγκριση με τους συμβατικούς φούρνους μεταφοράς
- Ενεργειακά αποδοτική:Χαμηλότερη κατανάλωση ενέργειας - η θερμότητα μεταφέρεται απευθείας στο προϊόν και όχι στον περιβάλλοντα αέρα
- Ακριβής έλεγχος θερμοκρασίας:Έλεγχος PID/SSR με ομοιομορφία θερμοκρασίας έως ±2°C
- Συμπαγές αποτύπωμα:Απαιτεί λιγότερο χώρο στο δάπεδο σε σύγκριση με στεγνωτήρια μακράς μεταφοράς
- Αρθρωτός σχεδιασμός:Εύκολη επέκταση ή επαναδιαμόρφωση καθώς εξελίσσονται οι ανάγκες παραγωγής
- Ομοιόμορφη τάση ζώνης:Το σύστημα οδηγού/ιχνηλάτησης ζώνης αποτρέπει την περιπλάνηση και εξασφαλίζει σταθερή μεταφορά
- Προστασία ασφαλείας:Συναγερμός υπερθέρμανσης, διακοπή έκτακτης ανάγκης, προστασία αντιστροφής φάσης ισχύος, διακόπτης διαρροής
- Εύκολη συντήρηση:Αρθρωτές πλαϊνές πόρτες ή κουκούλα ανύψωσης για εύκολη πρόσβαση σε θερμαντικά στοιχεία και ζώνη
- Χαμηλή συντήρηση:Σφραγισμένα ρουλεμάν, αυτολιπαινόμενη αλυσίδα μετάδοσης κίνησης, σύνδεση ιμάντα ταχείας απελευθέρωσης
- Πολλαπλές επιλογές ζώνης:Συμβατό με διαμορφώσεις πλέγματος τεφλόν, ανοξείδωτου χάλυβα ή μεταφορέα κυλίνδρων
Υποστήριξη και Υπηρεσίες
- Δωρεάν διαβούλευση με τη διαδικασία:Αναλύστε τις απαιτήσεις ξήρανσης του υλικού σας και προτείνετε τη βέλτιστη διαμόρφωση
- Δοκιμή υλικού:Δωρεάν δοκιμή στεγνώματος δείγματος στις εγκαταστάσεις μας ή με κινητή μονάδα
- Εγκατάσταση επί τόπου:Διατίθεται για προσαρμόσιμα πακέτα εγκατάστασης και θέσης σε λειτουργία
- Εκπαίδευση χειριστή:Περιλαμβάνεται με την αγορά - εκπαίδευση επιτόπου ή βίντεο
- Απομακρυσμένη υποστήριξη:24/7 βιντεοκλήση και τηλεφωνική τεχνική υποστήριξη
- Εγγύηση:12 μήνες σε όλα τα εξαρτήματα (μη αναλώσιμο)
- Ανταλλακτικά:Γρήγορη παράδοση από περιφερειακές αποθήκες (Ασία, Ευρώπη, Αμερική)
- Υπηρεσία συντήρησης:Διατίθενται συμβόλαια προληπτικής συντήρησης
- Απόδειξη με έγγραφα:Περιλαμβάνεται πλήρες εγχειρίδιο χρήστη, ηλεκτρικά σχήματα, λίστα ανταλλακτικών και αντίγραφο ασφαλείας λογισμικού
Συσκευασία και αποστολή
Συσκευασία:
- Αντισκωριακή μεμβράνη για μεταλλικά μέρη
- Ενισχυμένη θήκη από κόντρα πλακέ για ντουλάπι ελέγχου και εύθραυστα εξαρτήματα
- Stretch wrap + γωνιακή προστασία για το κύριο σώμα
- Σακούλες αποξηραντικού για ευαίσθητα στην υγρασία ηλεκτρικά μέρη
Τρόπος αποστολής:FOB Σαγκάη / CIF δια θαλάσσης, αεροπορικώς ή σιδηροδρομικώς
Χρόνος παράδοσης:
- Τυπικά μοντέλα: 15-25 ημέρες μετά την επιβεβαίωση της παραγγελίας
- Προσαρμοσμένες διαμορφώσεις: 30-45 ημέρες (περισσότερο για μεγάλες γραμμές υψηλής θερμοκρασίας)
Τεκμηρίωση αποστολής:Εμπορικό τιμολόγιο, κατάλογος συσκευασίας, φορτωτική, δήλωση CE (εάν υπάρχει)
Προσαρμόσιμο:Διατίθεται τεκμηρίωση κλουβιών εξαγωγής, προσαρμοσμένης επισήμανσης και θύρας προορισμού
Συχνές Ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ της ξήρανσης υπερύθρων και της ξήρανσης με ζεστό αέρα;
Α: Η ξήρανση υπερύθρων χρησιμοποιεί υπέρυθρη ακτινοβολία για να θερμάνει απευθείας την επιφάνεια επικάλυψης/προϊόντος χωρίς να θερμαίνει τον περιβάλλοντα αέρα, με αποτέλεσματαχύτεροι χρόνοι στεγνώματος (έως και 70% ταχύτεροι)καιχαμηλότερη κατανάλωση ενέργειας. Η ξήρανση με ζεστό αέρα θερμαίνει ολόκληρο τον θάλαμο και βασίζεται στη μεταφορά θερμότητας για τη μεταφορά θερμότητας στο προϊόν, η οποία είναι πιο αργή και λιγότερο ενεργειακά αποδοτική, αλλά παρέχει πιο ομοιόμορφη κατανομή θερμοκρασίας για προϊόντα ευαίσθητα στη θερμότητα.
