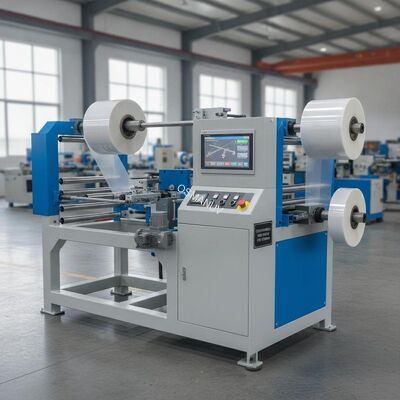

Μηχανή Αυτόματης Εκτύλιξης Υψηλής Ταχύτητας για Φιλμ & Φύλλο – Προσαρμόσιμο Πλάτος Ιστού έως 1300mm με Έλεγχο Τάσης Κλειστού Βρόχου

Μηχανή Αυτόματης Εκτύλιξης Υψηλής Ταχύτητας για Φιλμ & Φύλλο – Προσαρμόσιμο Πλάτος Ιστού έως 1300mm με Έλεγχο Τάσης Κλειστού Βρόχου
Μηχανή υψηλής ταχύτητας αυτόματης αποσύνδεσης για ταινία και φύλλο Επισκόπηση του προϊόντος Αυτό...Προσαρμόσιμη μηχανή αποσύνδεσης(σταθμός αποπληρωμής) έχει σχεδιαστεί για την ελεγχόμενη, συνεχής απελευθέρωση υλικών κυλίνδρων, όπως ταινία, φύλλο, χαρτί, μη υφαντικό ύφασμα, ηλεκτρόδιο μπαταρίας ή σύρ...
Τόπος καταγωγής:Κίνα
Επωνυμία:OSMANUV
Πιστοποίηση:ISO9001
Αριθμός μοντέλου:OSMANUV
Ελάχιστη ποσότητα παραγγελίας:1 σετ
Τιμή:Διαπραγματεύσιμος
Προσαρμοσμένα χαρακτηριστικά προϊόντος
Επισημαίνω

Μηχανή Αυτόματης Εκτύλιξης Υψηλής Ταχύτητας

,

Μηχανή Εκτύλιξης Φιλμ & Φύλλου με Έλεγχο Τάσης

,

Μηχανή Εκτύλιξης με Προσαρμόσιμο Πλάτος Ιστού

Τροφοδοτικό:
220V/50Hz
Μέγεθος:
2100 mm x 2300 mm x 1520 mm
Πλάτος επίστρωσης:
Έως 2000 mm
Υλικό κυλίνδρου:
Ανοξείδωτο ατσάλι
Εξουσία:
Ηλεκτρισμός
Βάρος επίστρωσης:
2-15G/m²
Τροφοδοτικό:
220V/380V, 50/60Hz
Ηλεκτρική ισχύς:
136.85kW
Περιγραφή προϊόντος
Μηχανή υψηλής ταχύτητας αυτόματης αποσύνδεσης για ταινία και φύλλο
Επισκόπηση του προϊόντος
Αυτό...Προσαρμόσιμη μηχανή αποσύνδεσης(σταθμός αποπληρωμής) έχει σχεδιαστεί για την ελεγχόμενη, συνεχής απελευθέρωση υλικών κυλίνδρων, όπως ταινία, φύλλο, χαρτί, μη υφαντικό ύφασμα, ηλεκτρόδιο μπαταρίας ή σύρμα σε μεταγενέστερες διαδικασίες, συμπεριλαμβανομένης της επικάλυψης,εκτύπωσηΔιατίθεται σε:Δίκτυο υψηλής ταχύτητας,σπείρα βαρέος τύπου, καισυμπαγή επιφάνεια πάγκουδιαμορφώσεις.
Το σύστημα είναιπλήρως προσαρμόσιμηΟ ακριβής έλεγχος της έντασης αποτρέπει το υλικό από τέντωμα, ρυτίδες ή σπάσιμο κατά τη διάρκεια του ξετυλίγματος.Οι λειτουργίες ενεργού (υπηρεσιακού) ή παθητικού (ελεγχόμενου με φρένα) αποπληρωμής είναι επιλέξιμες ανάλογα με τις απαιτήσεις της διαδικασίας.Το μηχάνημα μπορεί να λειτουργεί ανεξάρτητα ή να συγχρονίζεται με εξοπλισμό άνω/κάτω από το ποτάμι μέσω PLC ή διεπαφών ρελέ.
Αρχή λειτουργίας:Το σύστημα ελέγχου της έντασης (μαγνητικό φρένο σκόνης ή κινητήρας servo) εφαρμόζει ρυθμιζόμενη αντίσταση για τη διατήρηση σταθερής έντασης ιστού.Για ενεργούς απογυμνώστες, ένας κινητήρας οδηγεί τον άξονα να τροφοδοτεί ενεργά υλικό, συγχρονισμένο με την ταχύτητα της γραμμής μέσω ελέγχου PID. Το σύστημα καθοδήγησης ιστού εξασφαλίζει την πλευρική ευθυγράμμιση,και ο ρόλος χορευτής απορροφά τις διακυμάνσεις της έντασης για ομαλή απεντύπωση.
Τεχνικές προδιαγραφές
Παράμετρος Υψηλής ταχύτητας μοντέλο Web Μοντέλο σπείρας βαρέος φορτίου Σύνθετο μοντέλο επιπέδου βάθρου
Μέγιστο πλάτος ιστού (προσαρμόσιμο) Μέχρι 1300 mm 400 - 1600 mm 200 - 350 mm
Μέγιστη διάμετρος κυλίνδρου (προσαρμόζεται) Μέχρι 800 mm Μέχρι 1000+ mm Μέχρι 250 mm
Διάμετρος πυρήνα (προσαρμόσιμος) 3 ′′ / 6 ′′ / Προσαρμοσμένο 3 ′′ / 6 ′′ / Προσαρμοσμένο 3 ′′ (76 mm)
Τρόπος αποπληρωμής (προσαρμόσιμος) Ενεργός (σερβο) / παθητικός Ενεργός (σερβο) / παθητικός Παθητικό (φρένο) / ενεργό
Τύπος ελέγχου τάσης ΠΙΔ κλειστού βρόχου Κλειστού κύκλου / ανοιχτού κύκλου Ανοιχτό κύκλο / Εγχειρίδιο
Περιοχή τάσης (προσαρμόσιμη) 0 - 200 N 0 - 500 N 0 - 50 N
Μέγιστη ταχύτητα γραμμής (προσαρμόσιμη) 200 - 500 m/min 100 - 300 m/min 1.5 - 6 m/min
Ακρίβεια οδηγού ιστοσελίδας ±0,5 mm ±1 mm ±0,5 mm
Μηχανή κίνησης Σερβοκινητήρας + μετατροπέας Αλλακτικός κινητήρας + μετατροπέας Στάππερ / μικρό σερβο
Μέθοδος φόρτωσης Πνευματική / Υδραυλική Υδραυλική ανύψωση Εγχειρίδιο
Σύστημα ελέγχου Εικονική οθόνη PLC + HMI ΠΛΚ + HMI Ψηφιακό ελεγκτή / PLC
Ηλεκτρική τροφοδοσία 380V, 50/60Hz, 3 φάσεις 380V, 50/60Hz, 3 φάσεις 220VAC±10% (110V προσαρμόσιμο)
Τυπική εφαρμογή Φύλλα, χαρτί, φύλλα, ετικέτες Τεχνουργήματα από χάλυβα Ηλεκτρόδιο μπαταρίας, οπτική, Ε&Α
Εφαρμογές
  • Βιομηχανία μπαταριών:Ηλεκτροδίων ηλεκτροδίων για μπαταρίες ιόντων λιθίου που ξετυλίγονται για επικάλυψη/καλάνδρωση
  • Εκτύπωση και συσκευασία:Χαρτί, ταινίες, ετικέτες για γραμμές εκτύπωσης και στρώσης
  • Οπτικές ταινίες:Λειτουργικές ταινίες αποσύνδεσης για επικάλυψη και κοπή
  • Υφάσματα και μη υφαντά:Άλλα είδη από υφάσματα
  • Σύρματα και καλώδιαΠληροφορία για τα νήματα χαλκού/αλουμινίου για τις γραμμές εκτόξευσης
  • Ευέλικτα ηλεκτρονικά:Επεξεργασία κυλίνδρων και υποστρωμάτων από κυλίνδρους σε κυλίνδρους
Επιλογές προσαρμογής
Αυτό το μηχάνημα ξετυλίγματος είναιεξαιρετικά προσαρμόσιμηγια την κάλυψη των ειδικών σας απαιτήσεων παραγωγής:
  • Διάμετρος και διάμετρος κυλίνδρου:Προσαρμόσιμη από 200 mm έως 1600 mm+ πλάτος· διάμετρος κυλίνδρου έως 800 mm+
  • Μέγεθος πυρήνα:3′′ (76mm), 6′′ (152mm) ή προσαρμογείς πυρήνα προσαρμογής
  • Τρόπος πληρωμής:Παθητικό (με μαγνητικό φρένο) ή ενεργό (με κινητήρα σερβοκινητήρα) -Προσαρμόσιμη
  • Ρυθμισμός τάσης:Ανοιχτός κύκλος (έλεγχος ροπής) ή κλειστός κύκλος (PID με χορευτή/κύτταρο φορτίου) -Προσαρμόσιμη
  • Πεδίο τάσης:0-50N έως 0-500N -Προσαρμόσιμηβάσει τύπου υλικού
  • Μέθοδος φόρτωσης:Εγχειρίδιο, πνευματική ανύψωση ή υδραυλική ανύψωσηΠροσαρμόσιμη
  • Οδηγός ιστοσελίδας:Εγχειρητικός οδηγός άκρων ή αυτόματος οδηγός ιστού με αισθητήρα -Προσαρμόσιμη
  • Αριθμός σταθμών:Μονοσταθμός ή δισταθμός για συνεχή σύνδεση (προαιρετικά)
  • Διασύνδεση ελέγχου:Ανεξάρτητος πίνακας ή ενσωματωμένος με PLC της μητρικής μηχανής -Προσαρμόσιμη
  • Τετάρτη:Τυποποιημένο 220V/380V, 50/60Hz, 3 φάσεις -Προσαρμόσιμηστις τοπικές απαιτήσεις
  • Τελεία πλαισίου:Προσαρμοσμένο χρώμα RAL και αντιδυναμική επικάλυψη
Βασικά χαρακτηριστικά
  • Ακριβής ρύθμιση της τάσης:Ο έλεγχος PID κλειστού κυκλώματος εξασφαλίζει σταθερή τάση και ελάχιστη παραμόρφωση υλικού
  • Ενεργός ή παθητικός αποπληρωμός:Ευέλικτη διαμόρφωση για διαφορετικούς τύπους υλικών και διαδικασίες
  • Αυτόματος οδηγός ιστοσελίδας:Η πλευρική διόρθωση σε πραγματικό χρόνο εξασφαλίζει ακριβή ευθυγράμμιση με τον μεταγενέστερο εξοπλισμό
  • Ικανότητα συγχρονισμού:Η διεπαφή PLC ή relay επιτρέπει τον συγχρονισμό με μηχανήματα άνω/κάτω από το ρεύμα
  • Εύκολη φόρτωση κυλίνδρων:Πνευματική/υδραυλική ανύψωση ή χειροκίνητη ταχεία αλλαγή ελαστικού μειώνει τον χρόνο στάσης
  • Σύστημα κυλίνδρων χορευτών:Απορροφά τις κορυφές της έντασης και εξασφαλίζει την ομαλή μετακίνηση του ιστού
  • Συμπληρωματικό αποτύπωμαΣχεδιασμοί επιπέδου επιπέδου εξοικονομούν χώρο εργαστηρίου/παραγωγής
  • Μικρή συντήρηση:Σφραγισμένα ρουλεμάν και ανθεκτικό ατσάλινο πλαίσιο για λειτουργία 24 ώρες την εβδομάδα
  • Τμήματα ασφαλείας:Σταθμός έκτακτης ανάγκης, προστασία από υπερφόρτωση, προστατευτικοί μηχανισμοί
Υποστήριξη και Υπηρεσίες
  • Δωρεάν διαβούλευση διαδικασίας - στείλτε την προδιαγραφή υλικού σας για συμβουλές διαμόρφωσης
  • Προσαρμοσμένο σχεδιασμό διάταξης για το πάτωμα παραγωγής σας
  • Εγκατάσταση και θέση σε λειτουργία επί τόπου (Προσαρμόσιμηπακέτα στήριξης)
  • Περιλαμβάνεται το πρόγραμμα κατάρτισης χειριστών
  • Απομακρυσμένη αντιμετώπιση προβλημάτων μέσω τηλεφώνου ή παρακολούθησης IoT
  • Εγγύηση 12 μηνών για τα μηχανικά εξαρτήματα (εκτός των καταναλωτικών)
  • Διαθεσιμότητα ανταλλακτικών από περιφερειακές αποθήκες
  • Τεχνική υποστήριξη σε όλη τη διάρκεια της ζωής μέσω τηλεφώνου, ηλεκτρονικού ταχυδρομείου ή συνομιλίας
Συσκευή και αποστολή
  • Συσκευή:Αντισιώδες έλαιο + επένδυση τεντώματος + ενισχυμένη αντιγραμμική ξύλινη θήκη· επένδυση από αφρό για ευαίσθητα εξαρτήματα (πίνακας ελέγχου, αισθητήρες)
  • Τυπικό μοντέλο:15-25 ημέρες μετά την επιβεβαίωση της παραγγελίας
  • Προσαρμοσμένος χρόνος προετοιμασίας:30-45 ημέρες (περισσότερες για προσαρμοσμένα πλάτη ή σχέδια διπλού σταθμού)
  • Ναυτιλία:FOB Σαγκάη / CIF από θάλασσα, αέρος ή σιδηρόδρομο
  • Προσαρμόσιμη:Εξαγωγικές δεξαμενές, προσαρμοσμένη επισήμανση, έγγραφα για το λιμάνι προορισμού
Συχνές Ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ ενεργού και παθητικού αποδοτικού;
Α: Παθητική αποπληρωμήχρησιμοποιεί ένα φρένο (μαγνητικό φρένο σκόνης ή μηχανικό φρένο) για να δημιουργήσει αντίσταση καθώς η μηχανή προς τα κάτω τραβά τον ιστό - απλούστερο και χαμηλότερο κόστος.Ενεργός αποπληρωμόςΧρησιμοποιεί κινητήρα για την κίνηση του άξονα, ωθώντας το υλικό προς τα εμπρός και είναι καλύτερο για βαριά ρολά ή όταν η ακριβής ένταση είναι κρίσιμη.Προσαρμόσιμη.
Ε2: Μπορεί αυτός ο αναβλέπτης να ενσωματωθεί στην υπάρχουσα γραμμή παραγωγής μου (μηχανή επικάλυψης/εκτύπωσης);
Α:Ναι, το σύστημα υποστηρίζει PLC ή ρέλε διασύνδεση για ταχύτητα συγχρονισμού.ΠροσαρμόστεΗ διεπαφή ελέγχου να ταιριάζει με το πρωτόκολλο επικοινωνίας του μηχάνημά σας.
