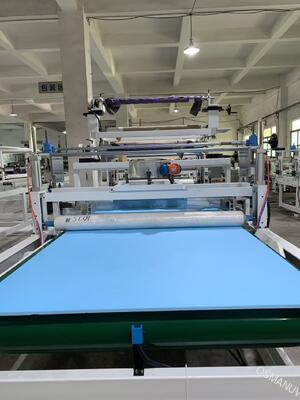

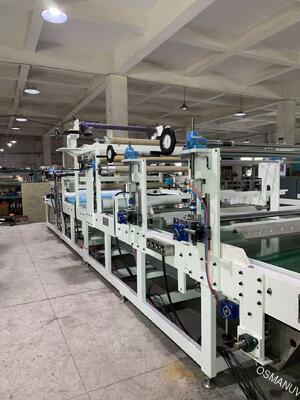

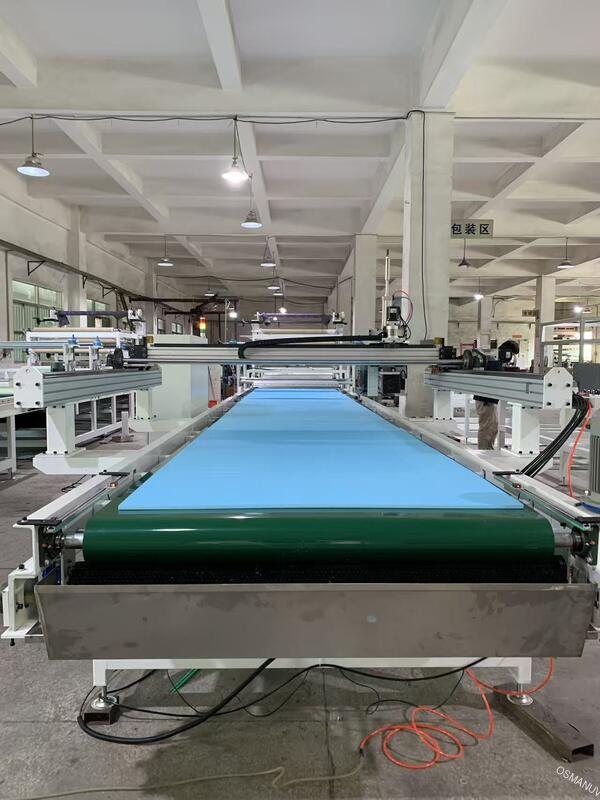

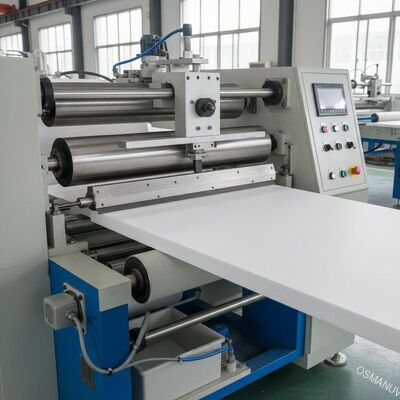

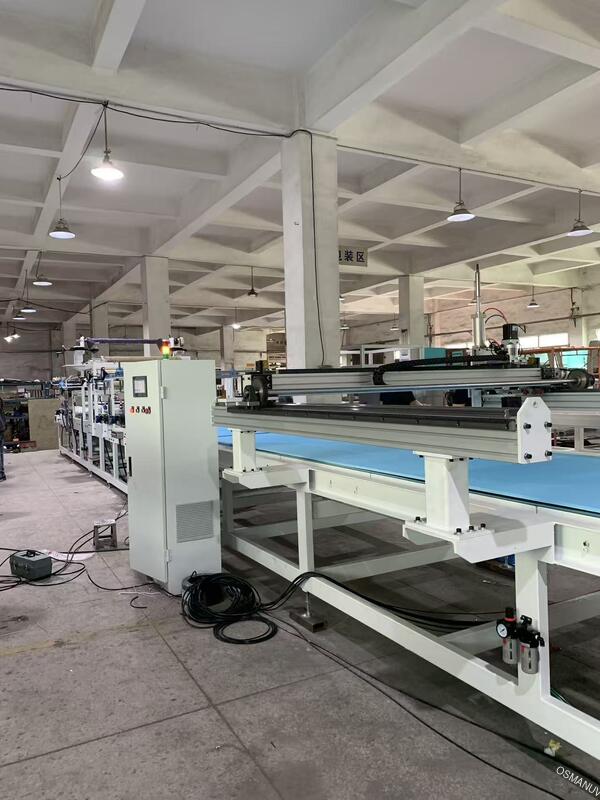

Μηχανή επίστρωσης Knife-Over-Roll Υψηλής Ακρίβειας για Ισοπέδωση & Λείανση Επιφάνειας Πλακών Αφρού XPS
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OSMANUV |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | OSM-GT-800 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Σετ |
|---|---|
| Τιμή: | Διαπραγματεύσιμος |
| Συσκευασία λεπτομέρειες: | ΞΥΛΙΝΟ ΚΟΥΤΙ |
| Χρόνος παράδοσης: | 30 ~ 40 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Σύστημα Ελέγχου: | Έλεγχος PLC με οθόνη αφής | Ταχύτητα γραμμής παραγωγής: | 0-10m/min |
|---|---|---|---|
| Μέγιστο πλάτος επικάλυψης: | 600 χλστ | Τύπος επίστρωσης: | Scrap Coating |
| Πάχος επεξεργασίας: | 380mm | Διαστάσεις μηχανήματος: | Μήκος 4000 mm x Πλάτος 1500 mm x Ύψος 1800 mm |
| Σειρά πάχους επιστρώματος: | 1 έως 100 μικρά | Συνολικές Διαστάσεις: | 3000 mm μήκος × 1500 mm πλάτος × 1400 mm ύψος |
| Επισημαίνω: | Μηχανή επίστρωσης πλακών αφρού XPS,Γραμμή επίστρωσης knife-over-roll,Μηχανή επίστρωσης κουρτίνας υψηλής ακρίβειας |
||
Περιγραφή προϊόντων
Γραμμή Επίστρωσης Knife-Over-Roll Υψηλής Ακρίβειας για Λείανση & Εξομάλυνση Επιφάνειας Πλακών Αφρού XPS
1. Σύνθεση Γραμμής Παραγωγής
Η πλήρης ολοκληρωμένη γραμμή επίστρωσης αποτελείται από τις ακόλουθες μονάδες:
| Μονάδα | Περιγραφή |
|---|---|
| 1. Αυτόματος Τροφοδότης Εισόδου | Μεταφορική ταινία ή κυλινδρικός μεταφορέας με πλευρικούς οδηγούς για ακριβή τοποθέτηση της πλάκας XPS. |
| 2. Μονάδα Προεπεξεργασίας Επιφάνειας (Προαιρετικό) | Συσκευή επεξεργασίας Corona, πλάσματος ή φλόγας για αύξηση της επιφανειακής ενέργειας για καλύτερη πρόσφυση της επίστρωσης. |
| 3. Σταθμός Επίστρωσης Knife-Over-Roll | Σύστημα ακριβείας με λεπίδα απόξεσης (σπάτουλα) με ρυθμιζόμενο διάκενο και κύλινδρο στήριξης υψηλής ακρίβειας. |
| 4. Σύστημα Τροφοδοσίας Υλικού Επίστρωσης | Σύστημα αντλίας και κυκλοφορίας με έλεγχο ιξώδους και φιλτράρισμα. |
| 5. Τμήμα Μεταφορέα Εξομάλυνσης & Στέγνωσης | Σήραγγα στεγνώματος πολλαπλών ζωνών με θερμό αέρα ή υπέρυθρη ακτινοβολία για ταχεία σκλήρυνση. |
| 6. Ζώνη Ψύξης | Ψύξη με εξαναγκασμένο αέρα περιβάλλοντος για σταθεροποίηση της επιστρωμένης πλάκας. |
| 7. Αυτόματη Μονάδα Στοίβαξης/Εκφόρτωσης | Πνευματικός ή σερβο-κινητήρας στοίβαξης για τα τελικά πάνελ. |
| 8. Κεντρικό Ερμάριο Ελέγχου με HMI | Σύστημα βασισμένο σε PLC με οθόνη αφής για ρύθμιση παραμέτρων, αποθήκευση συνταγών και παρακολούθηση σε πραγματικό χρόνο. |
2. Περιγραφή Προϊόντος
Η Γραμμή Επίστρωσης Knife-Over-Roll Υψηλής Ακρίβειας είναι ειδικά σχεδιασμένη για την εφαρμογή ομοιόμορφων τσιμεντοειδών, πολυμερικών ή ακρυλικών επιστρώσεων σε πλάκες αφρού XPS. Χρησιμοποιώντας μια άκαμπτη λεπίδα απόξεσης (σπάτουλα) τοποθετημένη με ακρίβεια πάνω από έναν κύλινδρο στήριξης ακριβείας, το μηχάνημα εξασφαλίζει εξαιρετικά σταθερό πάχος επίστρωσης σε όλο το πλάτος της πλάκας. Το σύστημα γεμίζει αποτελεσματικά τους πόρους της επιφάνειας, κρύβει την υφή του αφρού και δημιουργεί μια τέλεια λεία, επίπεδη βάση για συστήματα εξωτερικής μόνωσης (EIFS), διακοσμητικές επιχρίσεις ή προστατευτικά στρώματα. Με ρυθμιζόμενη ταχύτητα γραμμής και πάχος επίστρωσης, προσφέρει ανώτερη ποιότητα επιφάνειας και εξοικονόμηση υλικών.
3. Τεχνικές Παράμετροι (Μορφή Πίνακα)
| Κατηγορία | Παράμετρος | Προδιαγραφή / Περιγραφή |
|---|---|---|
| Διαστάσεις Εργασίας | Μέγιστο Πλάτος Πλάκας | Προσαρμόσιμο (Τυπικό: 600mm, 1200mm, 1350mm) |
| Μήκος Πλάκας | Απεριόριστο (συνεχής διαδικασία) | |
| Εύρος Πάχους Πλάκας | 10 – 200 mm (ρυθμιζόμενο διάκενο κυλίνδρου) | |
| Παράμετροι Επίστρωσης | Μέθοδος Επίστρωσης | Knife-over-roll (λεπίδα απόξεσης) |
| Πάχος Επίστρωσης (Υγρό) | Προσαρμόσιμο από 0,5 mm έως 10 mm (συνεχής ρύθμιση μέσω μικρομέτρου) | |
| Ανοχή Πάχους Επίστρωσης | ±0,1 mm σε όλο το πλάτος | |
| Ιξώδες Υλικού Επίστρωσης | Κατάλληλο για χαμηλό έως υψηλό ιξώδες (100 – 100.000 cP) | |
| Μηχανικές Προδιαγραφές | Υλικό Λεπίδας | Σκληρυμένος ανοξείδωτος χάλυβας ή μύτη καρβιδίου του βολφραμίου (προαιρετικό) |
| Διάμετρος Κυλίνδρου Στήριξης | Ø200 – Ø300 mm, ακριβείας, επιχρωμιωμένος | |
| Ταχύτητα Μεταφορέα | 1 – 20 m/min (ελεγχόμενο με μετατροπέα συχνότητας) | |
| Τμήμα Στέγνωσης | Μέθοδος Στέγνωσης | Κυκλοφορία θερμού αέρα (θέρμανση αερίου ή ηλεκτρική) |
| Εύρος Θερμοκρασίας Στέγνωσης | Περιβάλλοντος – 150°C (έλεγχος ζωνών) | |
| Μήκος Σήραγγας | Προσαρμόσιμο (Τυπικό: 6m, 8m, 12m) | |
| Υποδομές & Ασφάλεια | Τροφοδοσία Ρεύματος | 380V / 415V, 3-φασικό, 50/60Hz (προσαρμόσιμο) |
| Συμπιεσμένος Αέρας | 6–8 bar, ξηρός και καθαρός | |
| Χαρακτηριστικά Ασφαλείας | Διακόπτης έκτακτης ανάγκης, προστασία υπερφόρτωσης, προστατευτικά ασφαλείας | |
| Έλεγχος | HMI | Έγχρωμη οθόνη αφής 7 ιντσών ή 10 ιντσών, αποθήκευση συνταγών, καταγραφή δεδομένων |
4. Εφαρμογή
-
Πλάκες εξωτερικής μόνωσης τοίχων (EIFS) – εφαρμογή βασικής επίστρωσης ή συγκολλητικού κονιάματος σε XPS.
-
Διακοσμητικά πάνελ XPS – επίστρωση με χρωματιστά ακρυλικά επιχρίσματα ή υφές.
-
Βιομηχανικά εξαρτήματα αφρού – προσθήκη αντιστατικών, πυράντοχων ή προστατευτικών επιστρώσεων.
-
Υπόστρωμα για δάπεδα – λείανση της επιφάνειας των πλακών XPS για ενδοδαπέδια θέρμανση.
-
Πάνελ μόνωσης στέγης – εφαρμογή ανθεκτικών στις καιρικές συνθήκες τελικών επιστρώσεων.
5. Προσαρμογή
Αυτή η γραμμή επίστρωσης είναι εξαιρετικά προσαρμόσιμη για να ταιριάζει στις ακριβείς προδιαγραφές του προϊόντος και στις απαιτήσεις παραγωγής σας:
-
Πλάτος Πλάκας & Εργαλεία – Το πλάτος επίστρωσης μπορεί να προσαρμοστεί από 300 mm έως 2400 mm. Οι βάσεις λεπίδων και τα πλευρικά φράγματα κατασκευάζονται κατά παραγγελία.
-
Εύρος Πάχους Επίστρωσης – Ο μηχανισμός διάκενου της λεπίδας απόξεσης μπορεί να προσαρμοστεί για εξαιρετικά λεπτά (0,2 mm) ή παχιά (έως 15 mm) υγρά φιλμ.
-
Τύπος Λεπίδας – Οι επιλογές περιλαμβάνουν εύκαμπτη ατσάλινη λεπίδα, άκαμπτη λεπίδα με τετράγωνη ακμή ή ρυθμιζόμενο σύστημα απόξεσης διπλής λεπίδας.
-
Διαμόρφωση Σήραγγας Στέγνωσης – Το μήκος, ο αριθμός των ζωνών, η μέθοδος θέρμανσης (αέριο/ηλεκτρική/ατμός) και η ζώνη ψύξης μπορούν να προσαρμοστούν.
-
Ενσωμάτωση – Μπορεί να προσαρμοστεί για σύνδεση με γραμμές εξώθησης XPS ανάντη ή εξοπλισμό κοπής/συσκευασίας κατάντη.
-
Τροφοδοσία Υλικού – Αυτόματο σύστημα τροφοδοσίας με αναδευτήρα, αντλία γραναζιών ή κοχλιωτή αντλία ανάλογα με το ιξώδες της επίστρωσης.
6. Βασικά Χαρακτηριστικά
-
Ανώτερη Ποιότητα Επιφάνειας – Η άκαμπτη λεπίδα απόξεσης και ο κύλινδρος στήριξης ακριβείας εξαλείφουν σημάδια, γραμμές και φυσαλίδες αέρα, προσφέροντας μια τέλεια επίπεδη επίστρωση.
-
Ευρεία Ρυθμισιμότητα Πάχους – Το διάκενο της λεπίδας ελεγχόμενο με μικρόμετρο επιτρέπει άμεση αλλαγή του πάχους επίστρωσης χωρίς αλλαγή εργαλείων.
-
Υψηλή Αποδοτικότητα Υλικού – Η επίστρωση knife-over-roll σπαταλά ελάχιστο υλικό σε σύγκριση με την επίστρωση με ψεκασμό ή κουρτίνα, εξοικονομώντας κόστος.
-
Στιβαρή Βιομηχανική Κατασκευή – Βαρέως τύπου ατσάλινο πλαίσιο, επιφάνειες ανθεκτικές στη διάβρωση, σχεδιασμένο για λειτουργία 24/7.
-
Εύκολος Καθαρισμός & Συντήρηση – Σύστημα γρήγορης απελευθέρωσης λεπίδας και προσβάσιμος κάδος επίστρωσης απλοποιούν την αλλαγή χρώματος ή υλικού.
-
Ενεργειακά Αποδοτική Στέγνωση – Η ανακύκλωση θερμού αέρα πολλαπλών ζωνών μειώνει την κατανάλωση ενέργειας (διαθέσιμη με επιλογή ανάκτησης θερμότητας).
7. Υποστήριξη και Υπηρεσίες
-
Μηχανική Προ-Πωλήσεων – Δωρεάν σχεδιασμός διάταξης, προσομοίωση γραμμής και δοκιμές εφικτότητας επίστρωσης.
-
Εγκατάσταση & Θέση σε Λειτουργία – Εγκατάσταση επί τόπου και λεπτομερής ρύθμιση από τους ανώτερους μηχανικούς μας (ή απομακρυσμένη καθοδήγηση για υπερπόντιες εγκαταστάσεις).
-
Εκπαίδευση – Ολοκληρωμένη εκπαίδευση για χειριστές και προσωπικό συντήρησης.
-
Εγγύηση – 18 μήνες για το κύριο μηχάνημα, 12 μήνες για τα ηλεκτρικά μέρη.
-
Υποστήριξη Μετά την Πώληση – Διά βίου τεχνική συμβουλευτική, προμήθεια ανταλλακτικών και απομακρυσμένη διάγνωση μέσω βιντεοκλήσης.
8. Συσκευασία και Αποστολή
-
Συσκευασία – Κάθε μονάδα αποσυναρμολογείται, επικαλύπτεται με αντιδιαβρωτικό λάδι, σφραγίζεται με ελαστικό φιλμ και συσκευάζεται σε κιβώτια από κόντρα πλακέ εξαγωγής με προστασία αφρού.
-
Σήμανση – Σημάδια αποστολής, σημεία ανύψωσης και ετικέτες εύθραυστων επισημαίνονται ευκρινώς.
-
Αποστολή – Αποστέλλεται μέσω θαλάσσιας μεταφοράς (όροι FOB, CIF, EXW) ή αεροπορικής μεταφοράς για επείγουσες παραγγελίες. Παρέχονται πλήρη τελωνειακά έγγραφα (εμπορικό τιμολόγιο, λίστα συσκευασίας, φορτωτική).
-
Χρόνος Παράδοσης – Τυπικά προσαρμοσμένα μοντέλα: 10–12 εβδομάδες μετά την επιβεβαίωση της παραγγελίας.
9. Συχνές Ερωτήσεις
Ε1: Τι είδους υλικά επίστρωσης μπορεί να εφαρμόσει αυτή η γραμμή σε XPS;
Α: Λειτουργεί άψογα με τσιμεντοειδή κονιάματα (βασική επίστρωση EIFS), ακρυλικά επιχρίσματα, τροποποιημένα με πολυμερή συγκολλητικά, γυψοκονιάματα και ακόμη και πυράντοχες βαφές. Το εύρος ιξώδους του υλικού είναι ευρύ και το σύστημα αντλίας μπορεί να προσαρμοστεί ανάλογα.
Ε2: Η γραμμή καταστρέφει την μαλακή επιφάνεια του αφρού XPS;
Α: Όχι. Ο κύλινδρος στήριξης είναι μαλακός (επικαλυμμένος με καουτσούκ ή πολυουρεθάνη) για την προστασία του αφρού, ενώ η λεπίδα απόξεσης έρχεται σε επαφή μόνο με την πάστα επίστρωσης. Η στήριξη του μεταφορέα έχει επίσης σημεία επαφής χαμηλής πίεσης.
Ε3: Πώς διασφαλίζετε σταθερό πάχος επίστρωσης σε όλο το πλάτος της πλάκας;
Α: Ο κύλινδρος στήριξης ακριβείας, σε συνδυασμό με άκαμπτη βάση λεπίδας και ρύθμιση μικρομέτρου και στα δύο άκρα, εξασφαλίζει γραμμική επιπεδότητα λεπίδας εντός ±0,05 mm σε όλο το πλάτος. Η αυτόματη αντιστάθμιση φθοράς της λεπίδας (προαιρετικό) βελτιώνει περαιτέρω τη σταθερότητα.
Ε4: Μπορεί αυτό το μηχάνημα να εφαρμόσει δύο στρώματα (π.χ. βασική επίστρωση + τελική επίστρωση) σε μία διέλευση;
Α: Μια διαμόρφωση διπλής κεφαλής (δύο σταθμοί απόξεσης) μπορεί να προσαρμοστεί για να εφαρμόσει ένα δεύτερο στρώμα αμέσως μετά την πρώτη φάση στεγνώματος ή ημι-στεγνώματος, εξοικονομώντας χώρο και χρόνο χειρισμού.
Ε5: Ποιος είναι ο τυπικός χρόνος στεγνώματος για μια επίστρωση τσιμέντου 3mm σε XPS;
Α: Στους 80°C με κυκλοφορία εξαναγκασμένου αέρα, το στέγνωμα διαρκεί περίπου 10–15 λεπτά ανάλογα με την περιεκτικότητα σε υγρασία. Το μήκος της σήραγγας στεγνώματος μπορεί να προσαρμοστεί για να ταιριάζει στην απαιτούμενη ταχύτητα γραμμής.
Ε6: Προσφέρετε δοκιμή επίστρωσης δείγματος;
Α: Ναι. Στείλτε μας τις πλάκες XPS και το υλικό επίστρωσης, και θα πραγματοποιήσουμε δοκιμές στις εργαστηριακές μας εγκαταστάσεις. Θα σας παρέχουμε επιστρωμένα δείγματα, βελτιστοποιημένες παραμέτρους διαδικασίας και μια βιντεοσκοπημένη αναφορά.
